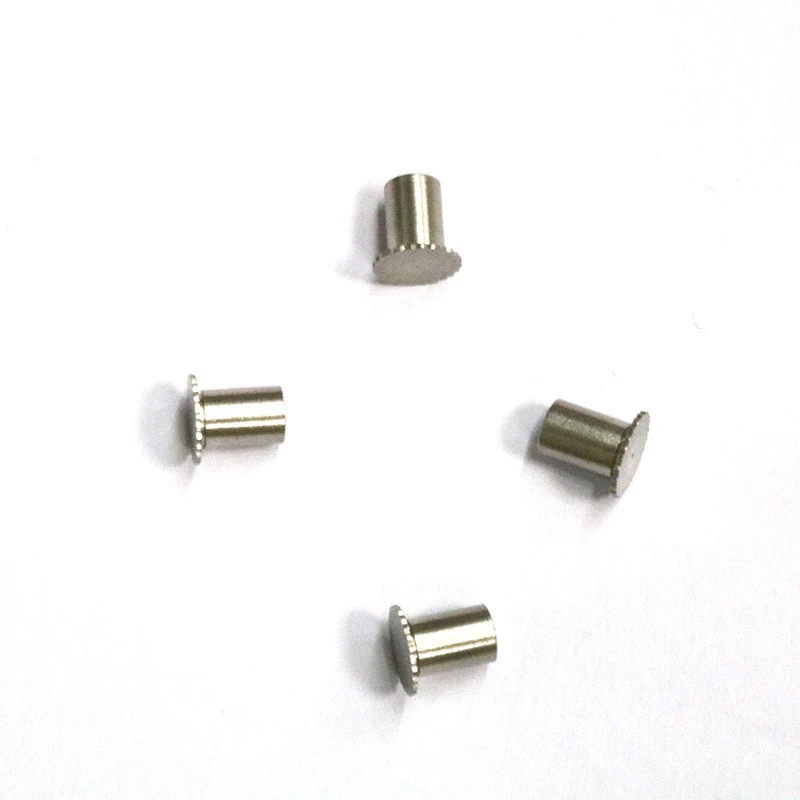

303 الفولاذ المقاوم للصدأ العمياء ثقب الثقبالعمود هو مثبت مصمم لاتصال اللوحة الرقيقة ، ويجمع بين تقنيات متعددة لخصائص المواد ، والتصميم الهيكلي ، وعملية التثبيت . فيما يلي تحليل للمنتج نفسه .
وضع وظيفة المنتج
303 عمود الجوز للزهرة الفولاذ المقاوم للصدأ من الفولاذ المقاوم للصدأ هو نوع من عمود الجوز المنقذ للضغط ، يستخدم بشكل رئيسي لتخفيض خيط المعادن والصفائح الرقيقة (مثل الهيكل والخزانات ومباني المعدات الإلكترونية) . بعد التثبيت ، يمكن تكوين مؤشر ترابط داخلي مستقر على الصفيحة الرقيقة دون اللحام أو الجوز المسبق ، وبالتالي تبسيط عملية التجميع {3}.
تحليل المنتج: 303 من الفولاذ المقاوم للصدأ عبارة عن فولاذ مقاوم للصدأ أوستنيتي قاطرة مع مقاومة جيدة للتآكل . لا يتطلب تحطيمًا كهربائيًا إضافيًا وهو مناسب لتحويل .
ثقب عمياء (نوع BSOs): يشير إلى الخيط الداخلي كتصميم غير منفرد ، أي تصميم مغلق أسفل ، وهو مناسب للمشاهد التي تتطلب الختم أو منع الاختراق .

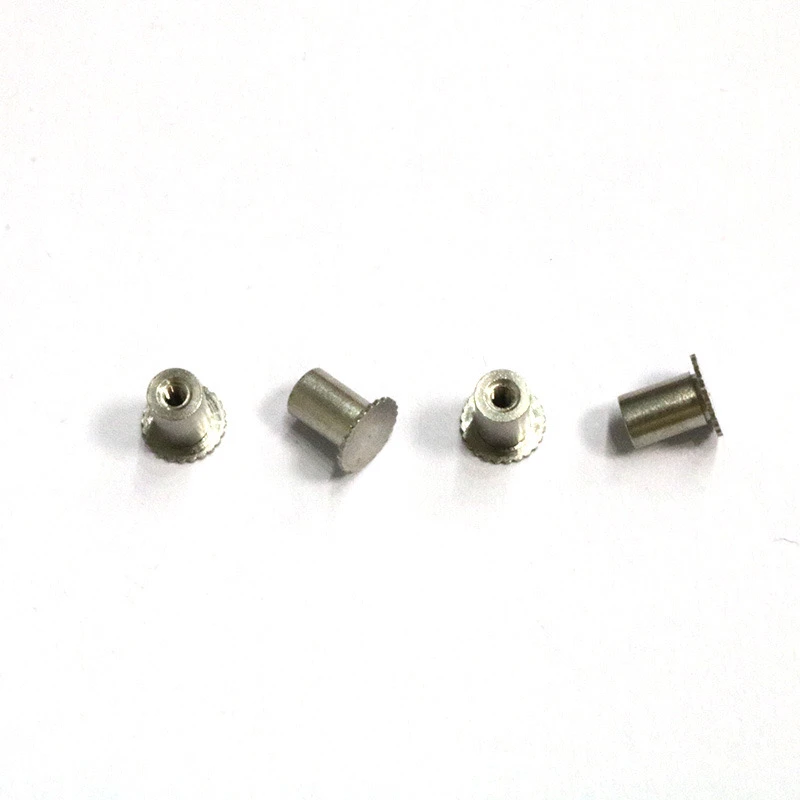

أسنان الزهور ولوحة الضغط المبكرة: يحتوي أحد طرفي عمود الجوز على أسنان منقوشة مسننة . يتم تضمين نمط الأسنان في اللوحة أثناء التثبيت ، مع بنية أخدود الدعم لتحقيق مضاد للدوران ومضاد للسداق.
الميزات الهيكلية
يعني تصميم الفتحة العمياء أن الخيط الداخلي يمتد فقط إلى منتصف الاسطوانة ، ويتم إغلاق القاع لتجنب المشكلات التي تدخل أو ختم المشكلات التي تسببها الثقب . غالبًا على لوحات الدوائر والهيكل المقاوم للهبوط .
معنى بنية الأسنان هو أن وجه النهاية الأسطوانية تم تصميمه بزاوية -45 درجة إلى 45 درجة من Serration .
رأس سداسي + أسطوانة
يوفر الطرف السداسي مقاومة عزم الدوران أثناء التثبيت ، ويتعاون القسم الأسطواني مع فتحة الورقة ، ويستوعب أخدود الدعم الأوسط المادة المشوهة للتأكد من أن الظهر مسطح بعد التثبيت .
احتياطات التثبيت
أولاً ، اضغط على عمود الجوز في الفتحة المسبقة مسبقًا من خلال جهاز التثبيت الخاص (وليس لكمة أو مطرقة) . تتضمن الخطوات: قطر ثقب مسبقًا: يجب التحكم فيه بصرامة في D +0 ~ 0 . 075mm (4.}} 2MM). يوصى باللكم بدلاً من الحفر.
متطلبات الاتجاه: يجب الضغط على رأس سداسي من السطح المنفصل للورقة لتجنب التشغيل العكسي ، مما تسبب في تزييف الورقة .
المعلمات الرئيسية
سمك الورقة: الحد الأدنى 0 . 8mm . من السهل جدًا تشوه ..
التحكم في الضغط: اضغط في مكانه في وقت واحد للتأكد من أن رأس سداسي مضمن بالكامل بدون فجوات .
سيناريوهات التطبيق والقيود
مناطق التطبيق المعمول بها: خزائن الهيكل ، أقواس المعدات الإلكترونية ، هياكل الضوء مثل سبيكة الألومنيوم أو ألواح الصلب منخفض الكربون
استخدم الكائنات التالية بحذر
تتطلب ألواح الفولاذ المقاوم للصدأ عالية الصلابة أعمدة خاصة عالية القوة إذا تم استخدامها ، وغالبًا ما تتطلب تعزيز اللحام الموضعي .
إن قوة الشد للاتصال المثبت للأجزاء الهيكلية الحاملة للحمل منخفضة ، لذلك يلزم أيضًا لحام الترباس تقوية الاتصال .
303 عمود صامدة ثقب ثقب من الفولاذ المقاوم للصدأ هو حل دقيق للاتصال الرفيع اللولبي . إنه يأخذ ختم حفرة عمياء ، وتصميم مضاد للأسنان ، و 303 معدات؛ خلاف ذلك ، من السهل السقوط أو تشوه .
