برغي مسمار شيم وغير قياسيفي إكسسوارات شريط أدوات تحويل CNC 12.9 هي المكونات الوظيفية الرئيسية في الآلات الدقيقة. وظائفها الأساسية وميزاتها هي كما يلي.
1. الوظائف الأساسية للشرق
تحديد موقع ودعم دقيق
بمثابة قطعة انتقالية بين الإدراج وشريط الأدوات ، فإنه يضمن تثبيت إدراج دقيق ويقلل من اهتزاز القطع.
تمتص المادة عالية الصلابة قوى القطع التي تنتقل عن طريق إدراج ، مما يمنع تآكل شريط الأدوات.
حياة الأداة الموسعة: توزيع القوة على الإدراج ، مما يمنع تركيز الإجهاد الذي يمكن أن يسبب تكسير شريط الأدوات. يصلب السطح يحسن مقاومة التآكل ويتكيف مع ظروف القطع عالية السرعة.
التوافق والقدرة على التكيف: تتوافق أقطار شريط الأدوات المختلفة (M5/M6/M8) مع أقطار شريط الأدوات المختلفة لتلبية احتياجات التخصيص غير القياسية.
تصاميم خاصة (مثل الحطام أو الأخاديد) تستوعب أشكال الإدراج المعقدة.

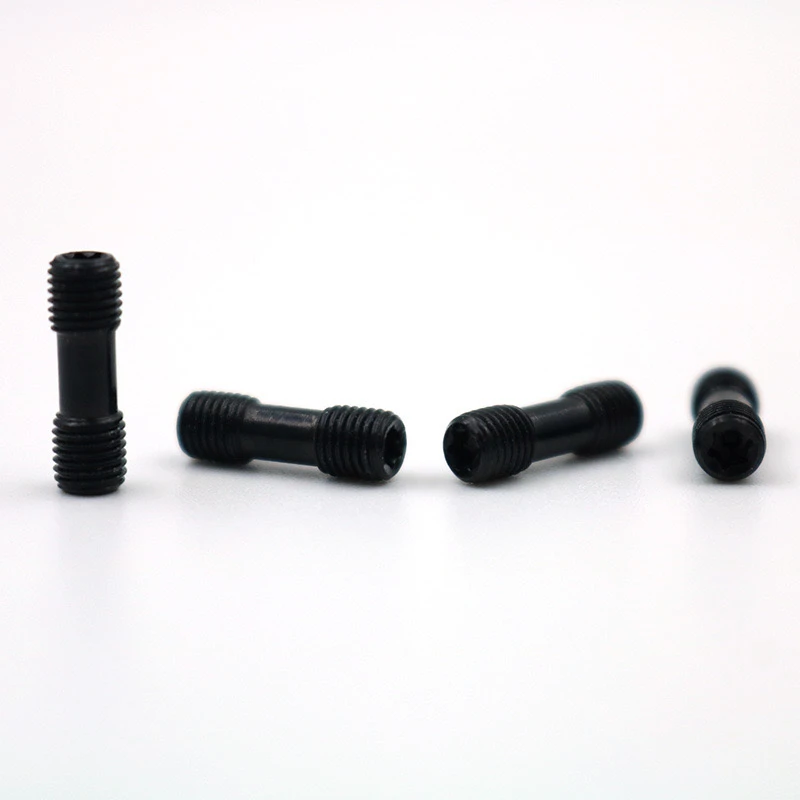

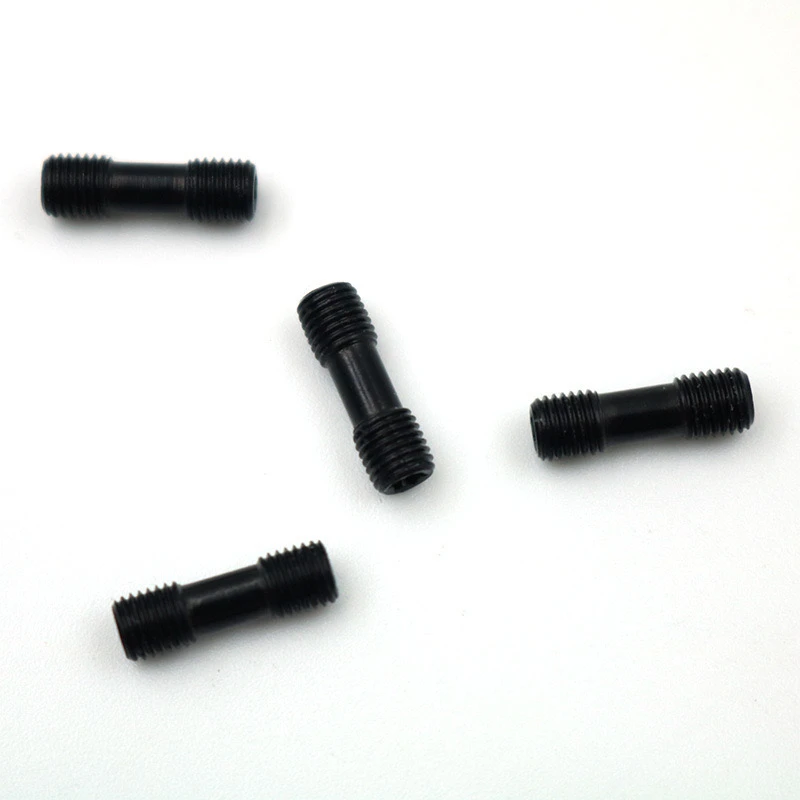

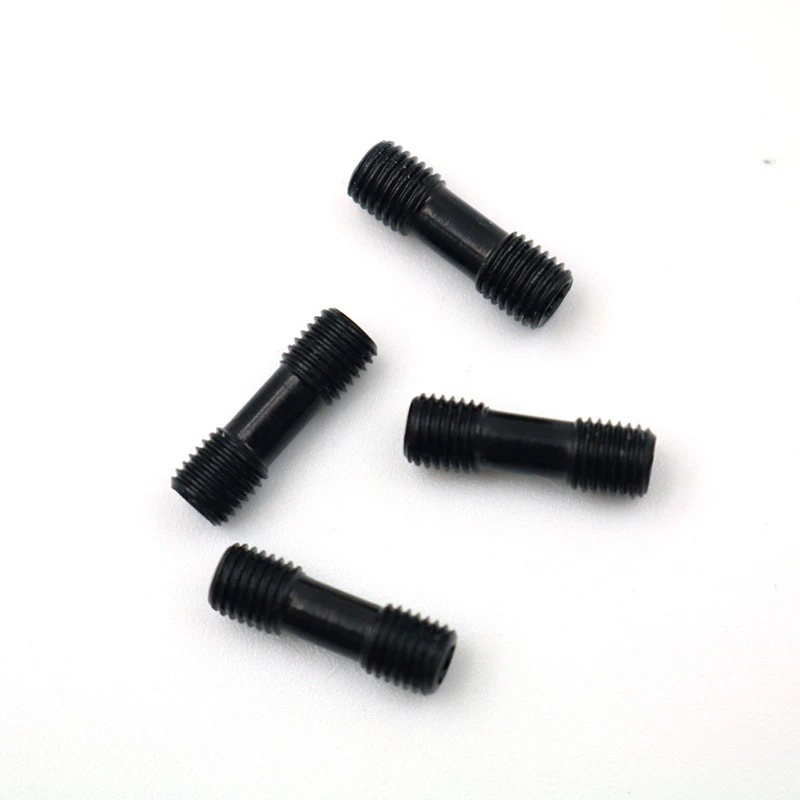

الثاني. الوظائف الأساسية لـبرغي مسمار غير قياسي
تثبيت عالية القوة
12.9 قوة الشد من الدرجة (أكبر من أو تساوي 1220 ميجا باسكال) تضمن أن يظل الإدراج والشرج آمنين أثناء القطع عالي السرعة.
يمكّن تصميم مؤشر ترابط مزدوج الظهر قفلًا متبايمًا: تمنع نهاية الخيوط الدقيقة تخفيفًا ، في حين أن نهاية الخيوط الخشنة تتيح التجميع السريع والتفكيك.
التخصيص
يمكن تخصيص طول مؤشر الترابط وملعبه لتلبية المتطلبات المحددة لأداة الماكينة أو حامل الأدوات ، وحل مشكلات التثبيت حيث لا يمكن تثبيت الأجزاء القياسية.
تتوفر مواد خاصة (مثل الفولاذ المقاوم للصدأ أو طلاء التيتانيوم) للتعامل مع المبردات المسببة للتآكل أو البيئات ذات درجة الحرارة العالية.
الاستقرار والاهتزاز
تقلل محاذاة مؤشر الترابط الدقيقة من خلوص التجميع ويخفف من المعيبة الدقيقة أثناء القطع.
بعض التصميمات تشمل أخاديد الغسالة المرنة لزيادة قمع الرنين.
ثالثا. سيناريوهات العمل التعاونية
التطبيقات النموذجية: عند تشغيل سبائك الفولاذ المقاوم للصدأ أو سبائك التيتانيوم ، يدعم Shim الإدراج لتحمل قوى القطع المتقطعة ، بينما يحافظ المسمار المزدوج المخصص على صلابة النظام من خلال التحميل المسبق العالي لمنع التقطيع.
توصيات الاختيار
Shims: تفضل النماذج ذات الأخاديد المضادة للانزلاق أو تحديد ثقوب الدبوس لتحسين الاستقرار.
البراغي: حدد نسبة البداية المزدوجة بناءً على عمق مؤشر ترابط حامل الأدوات لتجنب قفل أو قوة غير كافية.
من خلال هذه التصميمات ، تضمن البراغيين موثوقية أدوات CNC في الآلات عالية التحميل ، مما يجعلها مناسبة بشكل خاص لتطبيقات التصنيع الدقيقة مثل تصنيع الفضاء والفضاء. توصيات الاختيار
Shims: تفضل النماذج ذات الأخاديد المضادة للانزلاق أو تحديد ثقوب الدبوس لتحسين الاستقرار.
البراغي: حدد نسبة البداية المزدوجة بناءً على عمق خيط ساق لتجنب قفل أو قوة غير كافية.
من خلال هذين التصميمين ، يتم ضمان موثوقية أدوات CNC في الآلات عالية التحميل ، مما يجعلها مناسبة بشكل خاص لتطبيقات التصنيع الدقيقة مثل تصنيع الفضاء والفضاء.
