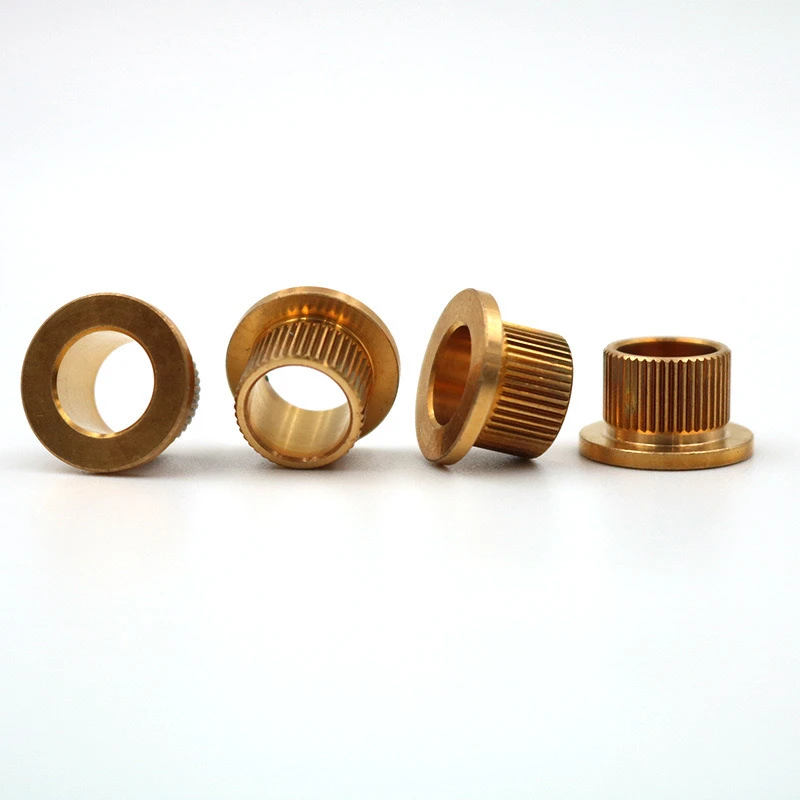

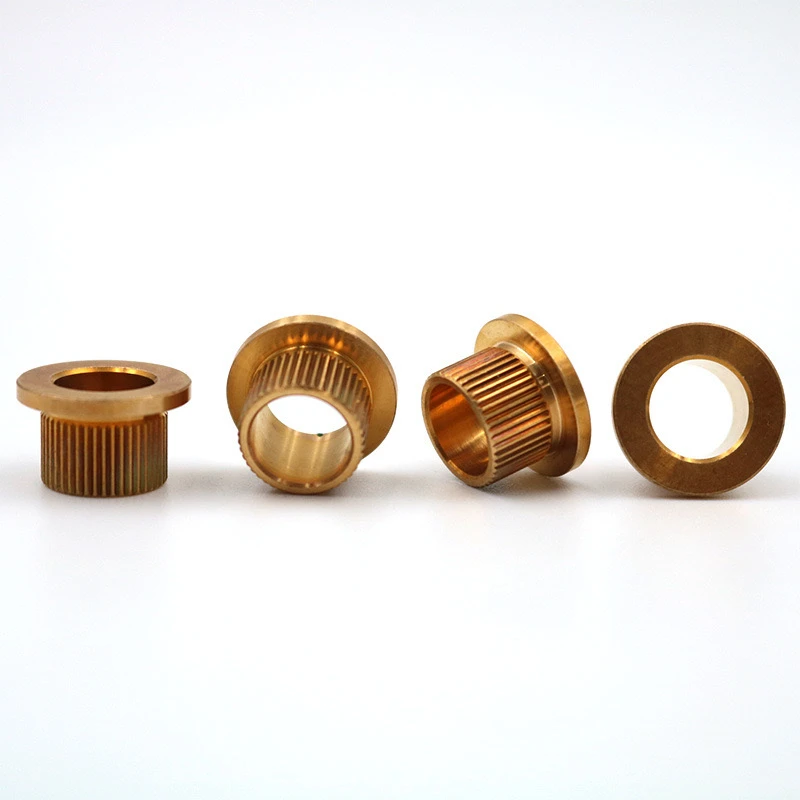

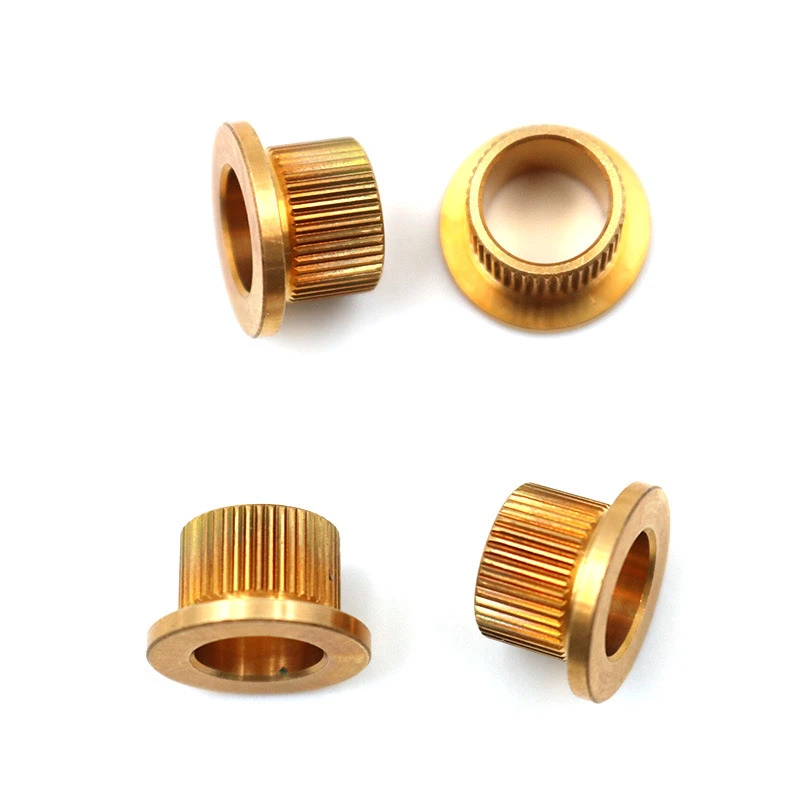

خطوة نحاسيةبرشام Flange هو برشام مصمم خصيصًا يجمع بين مجموعة متنوعة من الخصائص الهيكلية والوظيفية . يمكن تلخيص وظائفه وميزاته الأساسية على النحو التالي .
1. الوظائف الأساسية
التثبيت الميكانيكي عالي القوة
يتم تحقيق الاتصال الدائم من خلال عملية التثبيت ، ومناسبة لبيئات الاهتزاز ، ولديه أداء أفضل مضاد للورق من السحابات الملولبة . يوفر تصميم الخطوة وضعًا محوريًا لضمان التباعد الثابت بين المكونات أثناء التجميع وتجنب تلف الضغط على مواد الصفيحة الرقيقة .
مكافحة الانزلاق والقبضة المحسنة: تزيد الأنماط المستقيمة والشبكية على السطح المتبقي من معامل الاحتكاك ، وهو مريح لعمليات الشد اليدوية ، وفي الوقت نفسه تعزز قدرة مضادة الدوران مع مواد ناعمة مثل البلاستيك والمطاط بعد التدوير.
الإغلاق والتشتت الإجهاد: يوسع بنية الحافة سطح التلامس ، ويقلل من ضغط السطح للموصل ، ويمنع تشوه اللوحة الرقيقة ؛ تتم مطابقة بعض التصميمات مع حشيات الختم لسيناريوهات منخفضة الضغط على الضغط .
موصل ومقاوم للتآكل: المواد النحاسية لها كل من الموصلية ومقاومة التآكل البيئي ، والتي هي أفضل من المسامير الفولاذية العادية .
2. ميزات تصميم المفاتيح
هيكل الخطوة: بالتحكم بدقة في فجوة المكون بعد التثبيت ، يستخدم عادة في المعدات الإلكترونية ، Fixing لوحة PCB .
نوع الحافة: شفة مسطحة ، شفة مسننة ، حدد وفقًا لمتطلبات التحميل .
معلمات Knurling: تؤثر الملعب والعمق على قوة الحجز ، والأسنان الخشنة مناسبة للتجميع السريع ، ويتم استخدام الأسنان الدقيقة للضبط الدقيق .
3. سيناريوهات التطبيق النموذجية
الصناعة الكهربائية: لوحة قاطع الدائرة ، الغطاء النهائي المحرك .
معدات النقل: الألواح الداخلية للسيارات ، أجزاء زخرفة عربة السكك الحديدية عالية السرعة .
التصميم الصناعي: أداة الإسكان .
4. اعتبارات الاختيار
استبدال المواد: يمكن اختيار البرونز البريليوم لظروف عمل عالية القوة ، ولكن التكلفة تزداد .
قيود التثبيت: مطلوب أدوات التثبيت الخاصة ، والثقوب العمياء أكثر ملاءمة من من خلال الثقوب .
يحقق هذا التصميم توازنًا بين الوظيفة والموثوقية وتكلفة العملية من خلال التحسين المنسق للمواد والهياكل ، وهو مناسب لاحتياجات التجميع الدقيقة للمعدات الصغيرة والمتوسطة الحجم .
