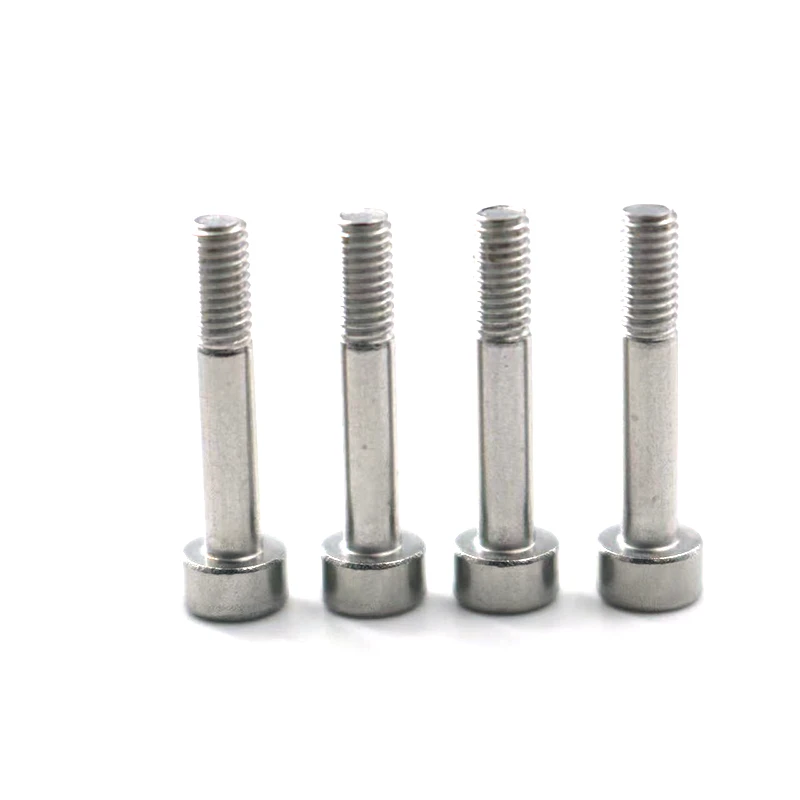

The Cup - Head Hexagonالمسمار المقبسمع تصميم مؤشر ترابط نصف - هو مثبت ميكانيكي شائع. فيما يلي مقدمة مفصلة لجوانبها الوظيفية ، مع التركيز على وظائفها الأساسية.
1. الميزات الهيكلية والوضع الوظيفي
Cup - تصميم الرأس: يوفر سطحًا كبيرًا محملًا ، وتوزيع ضغط تشديد ، وهو مناسب للتطبيقات التي تتطلب عزم الدوران العالي أو الاهتزاز. يقلل السطح العلوي المسطح للرأس من النتوء ، مما يخلق مظهرًا جماليًا ومنع الخدوش.
محرك سداسي: تم تشديده ب مفصل سداسي ، يوفر سطحًا كبيرًا على التلامس ، وسعة نقل عزم الدوران العالية ، وهو أقل عرضة لتجريد الخيوط من فيليبس أو البراغي المرسومة. يتطلب حجم مفتاح الربط القياسي.
نصف - تصميم مؤشر ترابط
القسم السلس غير المباشر: يعزز مقاومة القص وهو مناسب للتطبيقات التي تتطلب تحديد المواقع أو المحاذاة ، مما يمنع تلف الخيط في أجزاء التزاوج.
قسم الخيط الجزئي: لا يلزم سوى جزء من الطول لتشديده ، وتقليل تكاليف معالجة الخيوط وتقليل مخاطر الضرر للمواد اللينة.
2. المزايا الوظيفية الأساسية
سعة عزم الدوران العالي: يقاوم تصميم رأس سداسية وكوب - قوى تشديد أكبر وهي مناسبة للمعدات الثقيلة.
تحديد المواقع الدقيقة: يمكن إدخال قسم القضيب المصقول في فتحة مسبقة الصنع لتحديد المواقع المحورية ، وتجنب تداخل الخيط.
anti - loosening و anti - الاهتزاز: يمكن استخدام تصميم مؤشر ترابط نصف- مع المكسرات أو مانعات التسرب لتقليل الاهتزاز -.
3. التطبيقات النموذجية
M3 (Light - تحميل الأجزاء الدقيقة): علب المعدات الإلكترونية ، إطارات الطابعة ثلاثية الأبعاد ، ومثبتة مستشعر صغير.
M4 (الحمل المتوسط): قضبان دليل معدات الأتمتة ، أقواس تركيب ثنائي الفينيل متعدد الكلور ، ومتوسط محرك-.
M5 (الحمل الأعلى): مفاصل ذراع الروبوت الصناعية ، كتل الصمام الهيدروليكية ، وتجميع لاعبي الخدمة الثقيلة-.
4. معلمات اختيار المفاتيح
المواد: الصلب الكربوني (المجلفن/الأسود) ، والفولاذ المقاوم للصدأ (A2-304/A4-316) ، وسبائك التيتانيوم (الطيران).
طول الموضوع: يجب تحديد مسامير مؤشر ترابط نصف - بناءً على سماكة التثبيت.
درجة القوة: على سبيل المثال ، الصف 8.8 (الصلب الكربوني) و A2-70 (الفولاذ المقاوم للصدأ) ، يجب أن تتطابق درجة القوة مع متطلبات الحمل.
5. مقارنة قابلية تطبيق مسامير مؤشر ترابط كاملة-
تُفضل مسامير مؤشر ترابط جزئية - عندما يكون قسم قضيب ناعم مطلوبًا للتوجيه أو تحديد المواقع (على سبيل المثال ، تثبيت الأكمام). ويفضل أيضًا لمجموعة ثقب- من خلال مجموعة الثقب - لتجنب إتلاف مؤشر الترابط السفلي (على سبيل المثال ، الثقوب العمياء).
