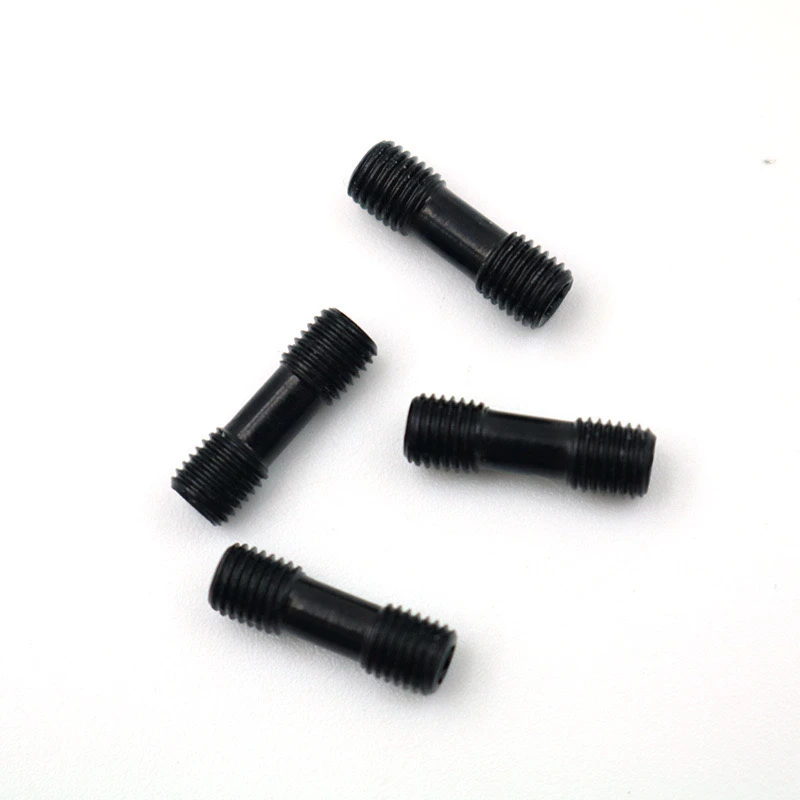

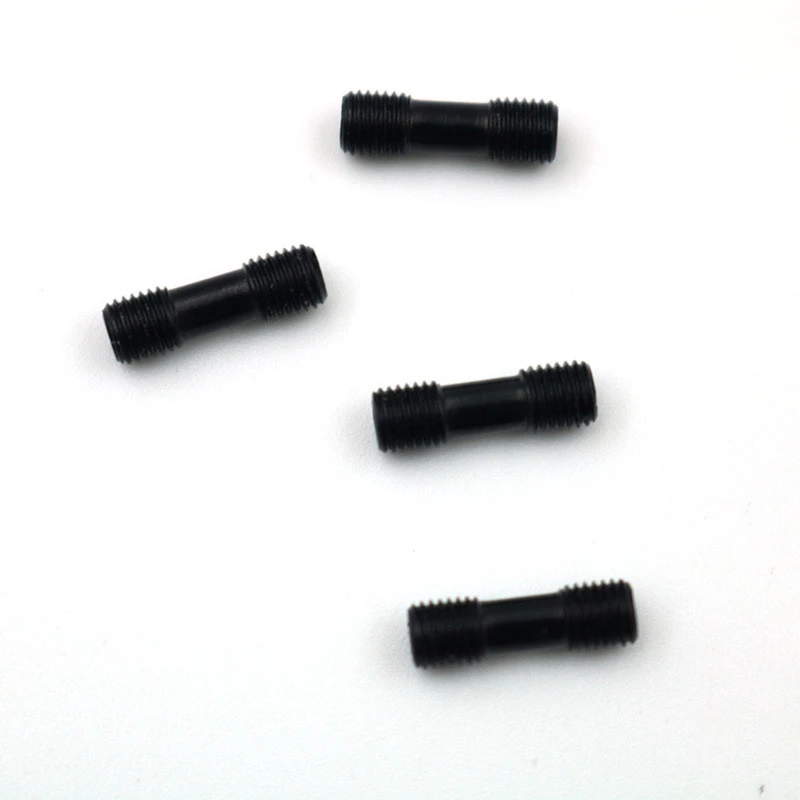

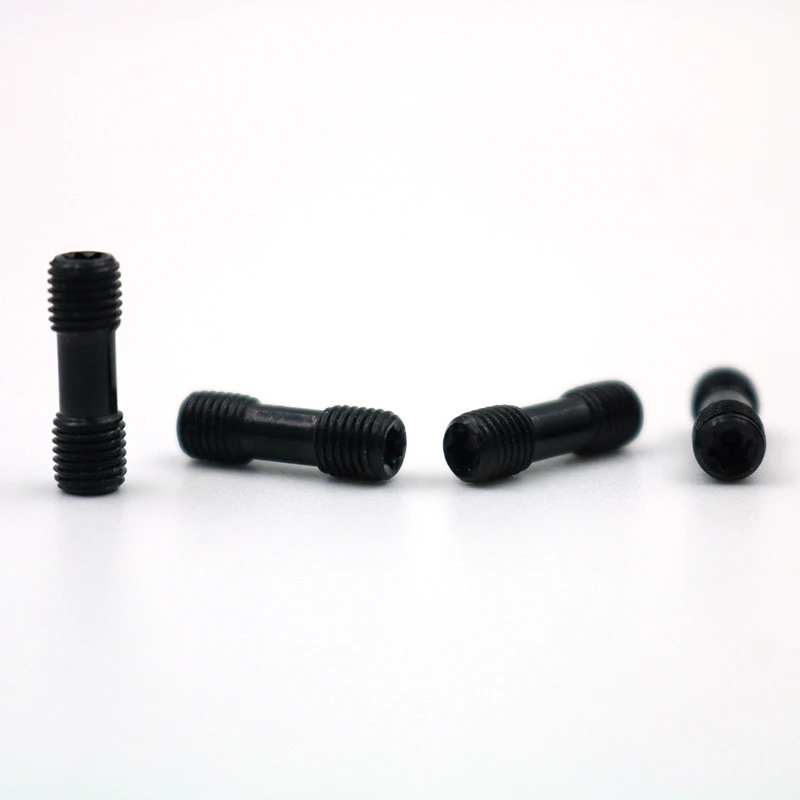

غير القياسيمسامير رأس مزدوج(M5/M6/M8) في إكسسوارات شريط أدوات CNC من مستوى CNC 12.9 هي أدوات التثبيت عالية القوة المستخدمة لإصلاح لوحة الأدوات أو الشفرة. فيما يلي الأمور المتعلقة بالتخصيص.
1. المعلمات الأساسية
المادة: سبيكة الصلب 42Crmo أو SCM440 ، صلابة المعالجة الحرارية HRC38-42 ، نترنج السطح أو معالجة الطلاء بالنيكل (مقاومة للارتداء الصدأ +).
درجة القوة: 12.9 درجة.
مواصفات الموضوع: مؤشر ترابط مزدوج الرأس ؛ يجب تحديد اتجاه الدوران ؛ الافتراضي هو اليد اليمنى.
الطول الكلي: مخصص وفقًا لهيكل شريط الأدوات.
2. التفاصيل الهيكلية
تصميم الرأس: إحدى طرفيها مع سداسي داخلي أو سداسي خارجي ، الطرف الآخر بدون رأس أو دليل دليل أسطواني.
المعالجة الانتقالية: جذر الخيط R زاوية أكبر من أو تساوي 0.2 مم (تقليل تركيز الإجهاد).
الأبعاد الرئيسية: طول الخيط الفعال ، قطر قضيب مصقول.
3. متطلبات العملية
دقة الموضوع: 6G درجة (GB/T 197-2018) ، فحص مقياس الموضوع مؤهلاً.
التركيز: محور الخيط المزدوج أقل من أو يساوي 0.05 مم ، ضمان التجميع دون انحراف.
المعالجة السطحية: طلاء السوداء/الدكتوري ، مقاومة التآكل أكبر من أو يساوي اختبار رذاذ الملح 500 ساعة.
4. معايير الاختبار
الخصائص الميكانيكية: يتم إجراء اختبار الشد على كل مجموعة من العينات.
اكتشاف العيوب: الكشف عن عيب الجسيمات المغناطيسية (لا تشققات ، شوائب الخبث ، وعيوب أخرى).
اختبار التجميع: محاكاة ظروف العمل الفعلية لشريط الأدوات ، وكرر التفكيك والتجميع 10 مرات دون الانزلاق.
5. التغليف والتسليم
عبوة مقاومة للصدأ: حقيبة فراغ + ورق مقاوم للصدأ ، 100 قطعة/مربع (مع ملصق تقرير المواد).
دورة التسليم: 3-5 أيام للعينات (يمكن إسرائها) ، 15-20 يومًا للدفعات.
6. الاحتياجات الخاصة
يمكن توفير الرسومات ثلاثية الأبعاد للتأكيد ، ويتم دعم تقارير تحليل طيف المواد.
يتم قبول ترتيب الدُفعات الصغيرة (أكبر من أو تساوي 50 قطعة) ، وتخصيص الطلاء غير القياسي (مثل Teflon).
ملاحظة: يوصى بتوفير رسم واجهة أو نموذج لضمان مطابقة المسمار وشريط الشفرة/الأدوات.
من خلال التصميم أعلاه ، يحقق المسمار ذو الرأسين غير القياسيين توازنًا بين القوة العالية ، والقدرة العالية على التكيف ، والحياة الطويلة في تصنيع CNC ، وهو جزء وظيفي رئيسي لضمان دقة الآلات والكفاءة.
