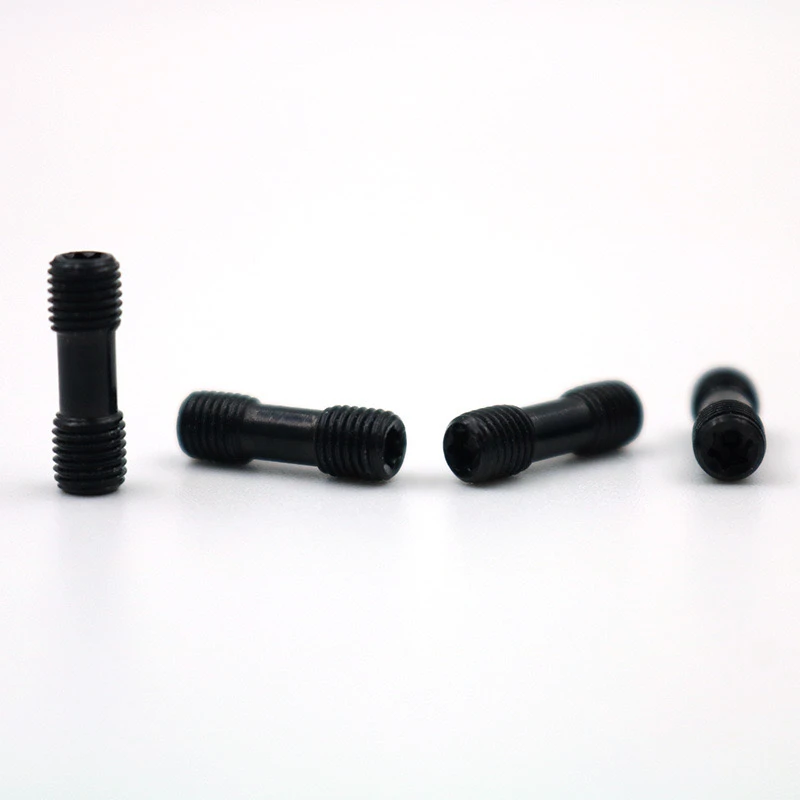

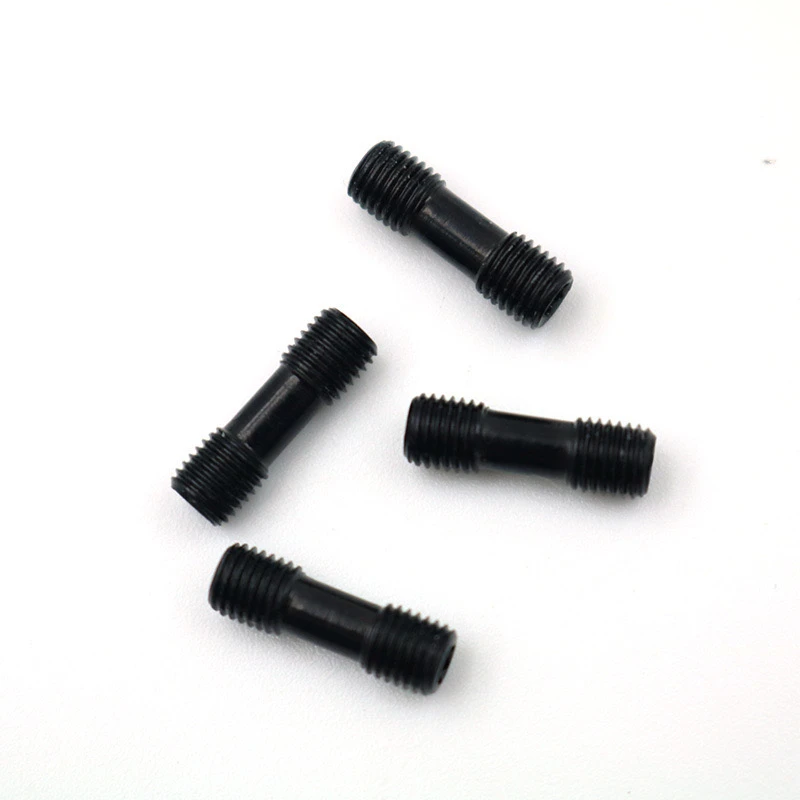

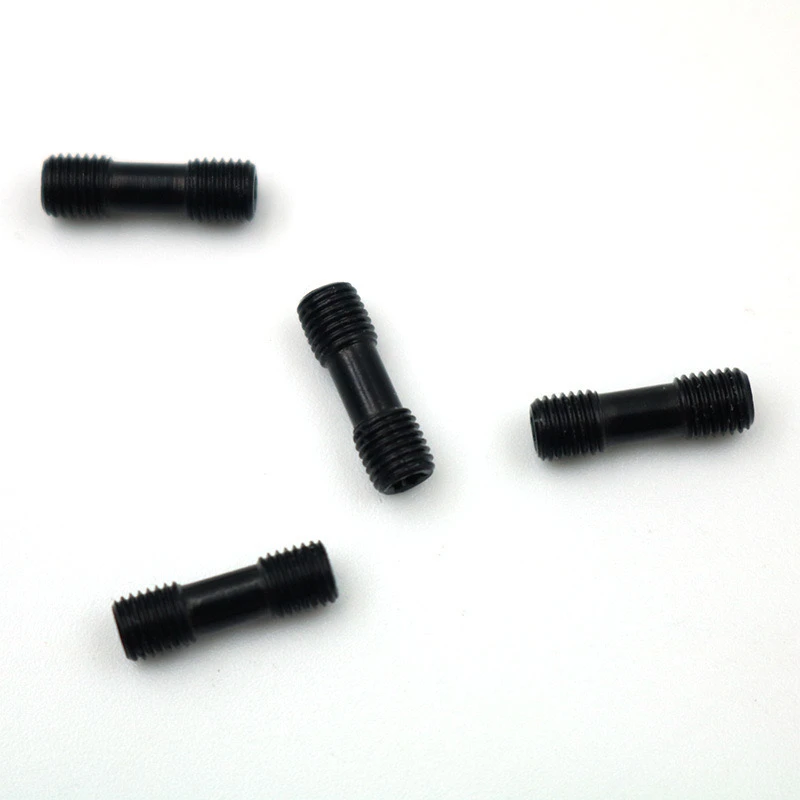

الحشوات وغير القياسيةمساميرتستخدم في 12.9 من إكسسوارات شريط تحويل CNC من الدرجة من الفئة مكونات وظيفية رئيسية في الآلات الدقيقة. فيما يلي يصف متطلبات التخصيص الخاصة بهم.
1. المعلمات الأساسية
المادة: 12.9 سبيكة الصلب
المعالجة السطحية: سوداء/مطلي بالنيكل/dacromet (يمكن اختياره بناءً على متطلبات حماية التآكل ؛ الأسود هو الافتراضي).
الصلابة: HRC 39-44 (ضمان توازن بين القوة والمتانة العالية)
مواصفات الموضوع: موضوع مسمار غير قياسي.
دقة الموضوع: 6G الصف
الطول الإجمالي: مخصص على أساس سماكة Shim
2. التصميم الهيكلي
نوع الرأس: رأس مسطح سداسي أو أسطواني خارجي في كلا الطرفين.
قسم الانتقال: يجب أن يكون قطر القضيب المصقول الوسيط أصغر من قطر القطر البسيط لتجنب التداخل.
أخدود Undercut: يتم تشكيل أخدود Undercut في نهاية الخيط.
3. المتطلبات الخاصة
العلاج المضاد للوسيخ: تتوفر أخاديد مانع للتسرب أو قفل الخيط الاختياري.
العلامات: علامة ليزر للمواد الدرجة (12.9) والمواصفات (على سبيل المثال ، M5-M6)
التغليف: زيت مقاوم للصدأ + تعبئة فراغ ، 50 قطعة/صندوق (أو حسب طلب العميل)
4. معايير التفتيش
التفتيش الأبعاد: التحقق من مؤشر الترابط مع مقاييس GO/NO-GO ، أبعاد رئيسية تقاس بقياس الإحداثيات ثلاثية الأبعاد
اختبار الأداء: يتم إجراء اختبار الشد وعزم الدوران على عينات عشوائية.
اختبار رذاذ الملح: يجب أن يجتاز الطلاء اختبار رذاذ الملح المحايد لمدة 48 ساعة (اختياري).
5. خدمة التسليم وبعد البيع
عينة المهلة المهلة: 3-5 أيام عمل (3 عينات مجانية المقدمة)
التسليم بالجملة: 15-20 يومًا (كمية الطلب> 1000 قطعة)
الضمان: بديل مجاني في غضون 12 شهرًا بسبب عيوب المواد
مطلوب رسم واجهة حامل الأدوات أو العينة المادية لضمان التوافق بين المسمار غير القياسي و SHIM/Toolholder.
من خلال التصميم أعلاه ، يضمن الاثنان معًا موثوقية أدوات CNC في المعالجة عالية التحميل ، والتي هي مناسبة بشكل خاص لمجالات التصنيع الدقيقة مثل الفضاء ، والقوالب ، إلخ.
