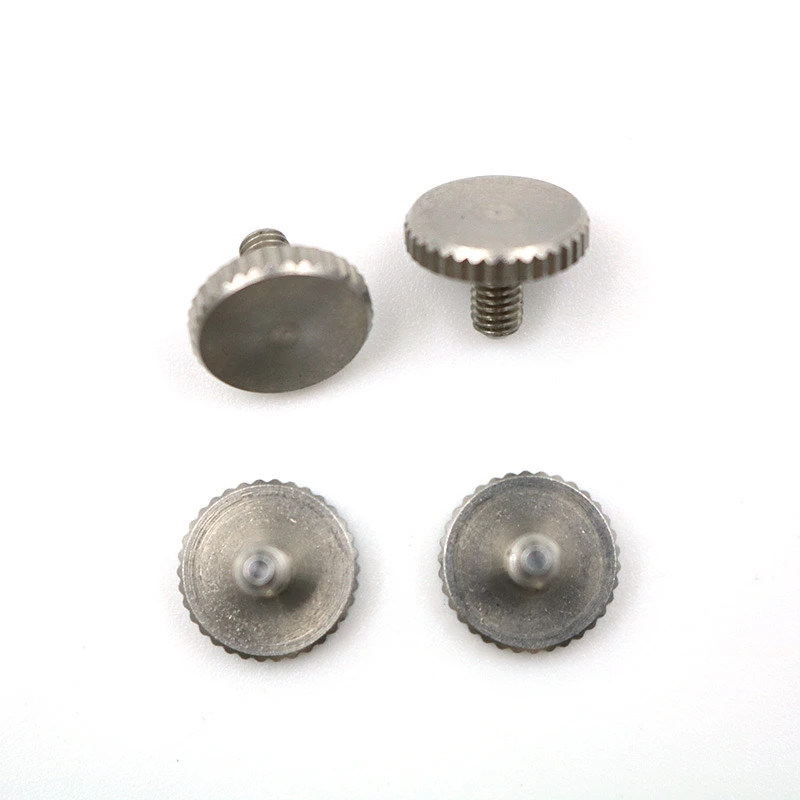

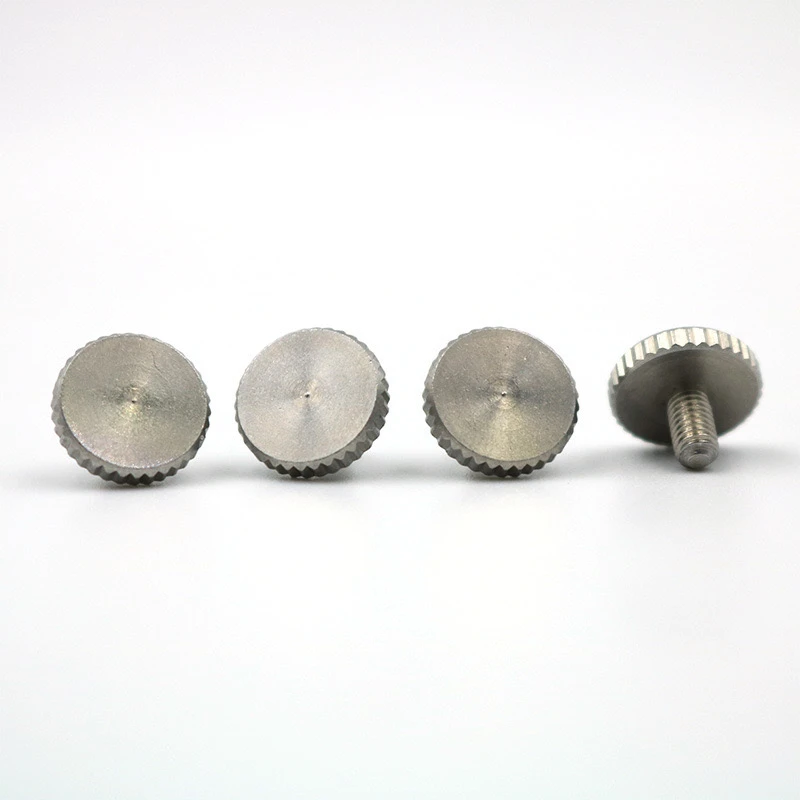

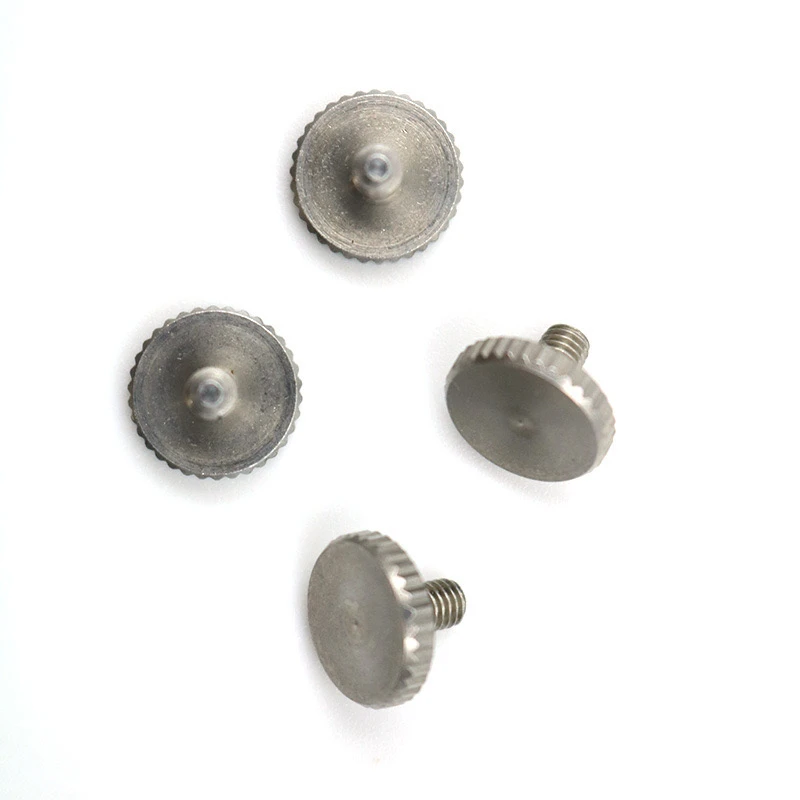

303 المسمار الأوتوماتيكي المخرطة التلقائية الفولاذ المقاوم للصدأهو نوع محدد من الثبات اليدوي . فيما يلي حل تقني مفصل لتخصيصه ، والذي يأخذ في الاعتبار كل من الاحتراف والتطبيق العملي .
1. مواصفات المعلمة الأساسية
المعيار المادي: 303 من الفولاذ المقاوم للصدأ ، قوة الشد أكبر من أو تساوي 500 ميجا باسكال ، صلابة HRB 70-90.
المعالجة السطحية: التخميل الافتراضي للألوان الطبيعية ، تلميع كهربائي اختياري أو طلاء النيكل ، يرجى الإشارة إلى .
مواصفات الموضوع
مؤشر ترابط Unified American (سلسلة الأمم المتحدة): مثل #4-40 ، #6-32 ، #8-32 ، etc . (مطلوب رمز UNF/UNC محدد)
درجة التسامح: 2 ب (افتراضي) أو 3 ب (عند الحاجة إلى دقة عالية)
طول الموضوع: مؤشر ترابط كامل أو مجزأة
متطلبات Knurling
النوع: مستقيم knurling (بالتوازي مع المحور)
المعيار: DIN 82 أو ANSI B94.6
الوحدة النمطية: 0.5mm/0.8mm/1.0mm
عرض فعال: أكبر من أو يساوي 1.2 ضعف قطر رأس المسمار
تصميم الرأس
نوع الرأس: رأس مستدير/رأس مسطح/رأس أسطواني (مع رسم تخطيطي)
نوع الفتحة: فتحة/فتحة صليب/ثقب سداسي
قطر الرأس ونسبة الارتفاع: وفقًا لضبط ASME B 18.6.3
II . نقاط مفتاح تقنية المعالجة
معالجة المخرطة التلقائية
المعدات: مخرطة تلقائية من النوع السويسري (دقة ± 0.01 مم)
أدوات:
الموضوع: TAP Carbide Poulding (الموصى بها OSG Exotap)
Knurling: أداة knurling ذات العجلات المزدوجة (HSS للخيط الخشن ، الصلب التنغستن للخيط الدقيق)
قصات القطع
السرعة: 1500-2500 rpm
معدل التغذية: 0.05mm/rev
التحكم في العملية
طريقة ما قبل الضغط: أولاً ، اقلب القطر الخارجي لمنطقة Knurling إلى حجم الفرق الأوسط
الضغط: 300-500 n (تجنب تراكم المواد)
التبريد: سائل القطع الاصطناعية بالكامل (التركيز 8 ٪ -10 ٪)
متطلبات Deburring: يجب إضافة شجرة 45 درجة في مخرج الخيط ، ويتم تلميع حافة Knurling بواسطة التلميع المغناطيسي لإزالة الحواف الحادة .
3. معايير مراقبة الجودة
الحجم: GO/NO-GO GAUGE للكشف عن الخيوط ، والقياس ثلاثي الأبعاد للأبعاد الرئيسية
Knurling: الفحص البصري لتوحيد الملمس ، جهاز عرض للتحقق من الملعب
المادة: مقياس الطيف للتحقق من محتوى S (لضمان قابلية الآلات)
التحكم في معدل المعيب: دفعة AQL 1 . 0 ، يُسمح بعلامات سكين طفيفة في منطقة Knurling.
4. التغليف والتسليم
التغليف الداخلي: PVC نفطة + ورقة مضادة للانتعاش
العبوة الخارجية: الكرتون (1000pcs لكل صندوق ، الوزن الإجمالي أقل من أو يساوي 15 كجم)
العلامات: رقم دفعة علامة بالليزر + علامات المواد
دورة التسليم: 15-20 أيام (3 أيام للعينات ، مع تقرير الاختبار)
5. حلول للمشاكل الشائعة
ROT -ROT → تحقق من ارتداء التآكل ، استبدل كل 5000 مرة ، أو استخدم أخدود حلزوني بدلاً من ذلك .
burrs Knurling كبيرة → اضبط الهامش المسبق على 0.8-1.2 أضعاف المعامل .
الخدوش السطحية → استخدم قبضة النايلون أو إضافة بوابات مسار النقل .
مطلوب ملف رسم ثنائي الأبعاد أو خطوة ثلاثية الأبعاد ، ويجب تمييز أبعاد المفاتيح بشكل منفصل . تتطلب المتطلبات الخاصة تكاليف أدوات إضافية .
من خلال التصميم والتحكم في العملية الموضحة أعلاه ، يمكن ملاحظة أن المسمار يلفت التوازن بين الوظيفة ، وكفاءة الإنتاج ، والموثوقية ، وهي مناسبة لمتطلبات الاستخدام المتوسطة والعالية الكثافة .
