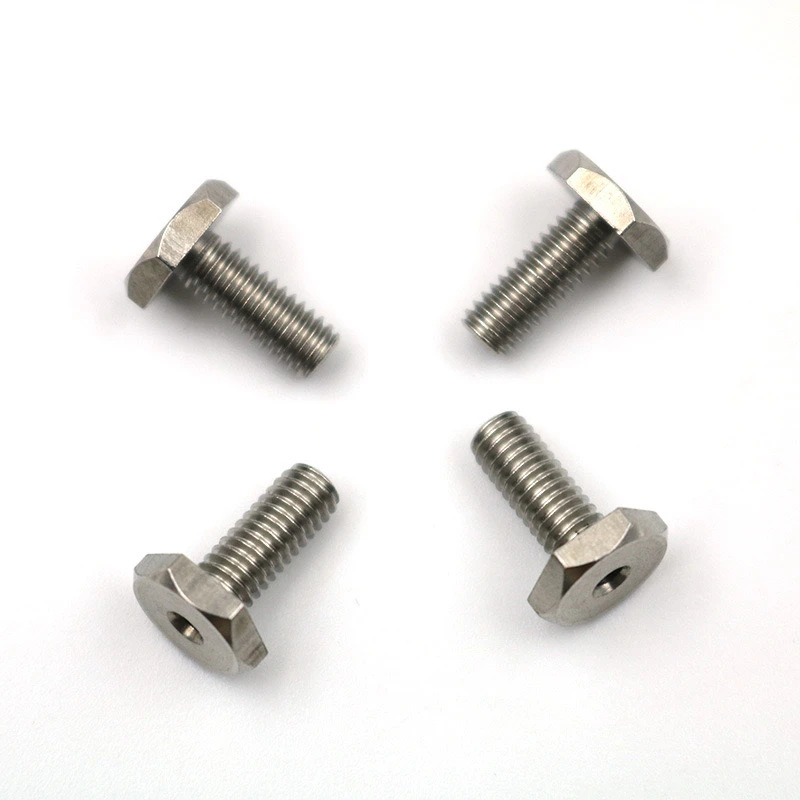

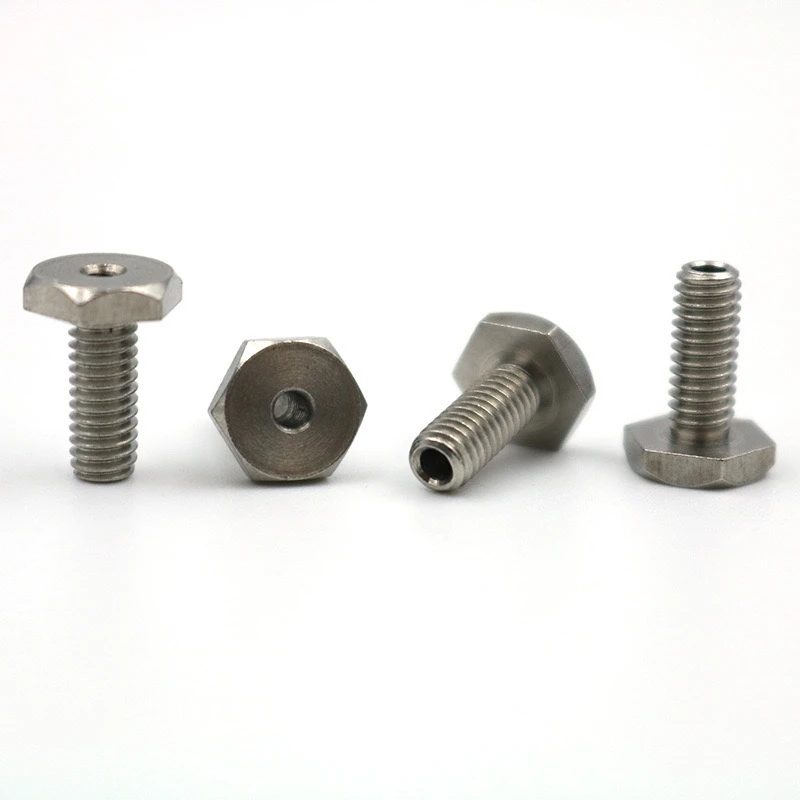

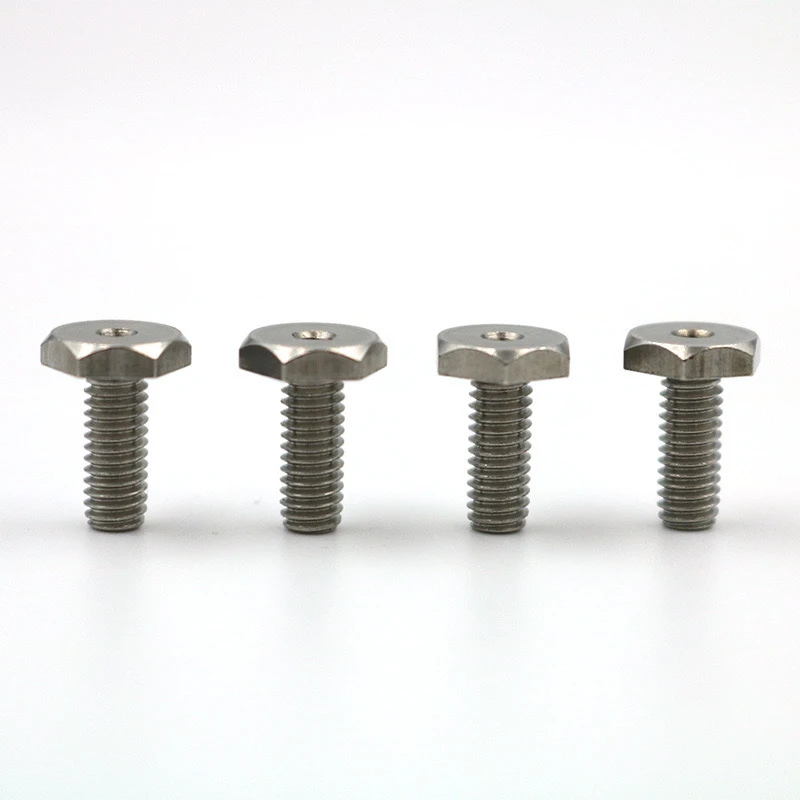

303 الفولاذ المقاوم للصدأأجزاء الدوران غير القياسي (مسدس خارجي/مسامير داخلية/خارجية/مجوفة) هي السحابات مصممة خصيصا. فيما يلي وصف تخصيص مفصل له ، والذي يأخذ في الاعتبار كل من الاحتراف والتطبيق العملي.
1. معلمات التخصيص الأساسية
متطلبات المواد
303 الفولاذ المقاوم للصدأ (نوع سهل الاستخدام) ، ويحتاج تقرير المواد.
علاج إضافي اختياري: التخميل ، والذي يمكن أن يحسن مقاومة التآكل
النوع الهيكلي
رأس سداسي خارجي: عرض عبر الشقق ، سمك
مؤشر ترابط داخلي/خارجي: مواصفات الخيط (القياس/الإمبراطوري/الأمريكي المعيار) ، درجة الدقة (6H/6G)
تصميم جوفاء: من خلال قطر الثقب الداخلي ، تحمل سمك الجدار
التسامح الحجم الرئيسي
القطر الخارجي: ± 0.05 مم (أجزاء الدوران الدقيق)
الطول: ± 0.1 مم (أقل من أو يساوي 50 مم) ، ± 0.2 مم (＞ 50 مم)
Coaxiality: أقل من أو يساوي 0.03 مم (مسامير جوفاء تحتاج إلى وضع علامات خاصة)
المعالجة السطحية
الافتراضي: التلميع الطبيعي (RA أقل من أو يساوي 0.8 ميكرومتر)
اختياري: طلاء النيكل (5-10μm) ، تلميع التحلل (الدرجة الطبية)
الثاني. ملاحظات على التصميم غير القياسي
متطلبات خاصة للمواضيع
الرسومات المتقاطعة مطلوبة لأنواع الأسنان غير القياسية
يجب وضع علامة على حجم أخدود قطع الظهر للثقوب العمياء الداخلية (الموصى بها أكبر من أو تساوي 1.5 ضعف الملعب)
الخصائص الميكانيكية
قوة الشد أكبر من أو تساوي 500MPa
اختبار عزم دوران الرأس (وفقًا لقيمة DIN 912 القياسية أو المحددة من قبل العميل)
التحقق من الهيكل المجوف
اختبار التدفق (أجزاء السوائل تحتاج إلى توفير مستوى الضغط)
تقرير اختبار سماكة الجدار بالموجات فوق الصوتية (اختياري)
ثالثا. عملية الإنتاج وجودة التفتيش
تكنولوجيا المعالجة
تحول: آلة CNC السويسرية (مناسبة لأجزاء صغيرة من φ3-20mm)
معالجة الخيط: صب القالب/البثق (أسنان خارجية) ، طحن/طحن الخيط (أسنان داخلية)
ضبط الجودة
عناصر التفتيش الكاملة: حجم الرأس ، مرأى GO/NO-GO (GO/NO-GO)
عناصر فحص أخذ العينات: اختبار رذاذ الملح (رذاذ ملح محايد 72 ساعة) ، صلابة (HRB 70-90)
توصيل الوثيقة
مطلوب: شهادة المواد ، تقرير فحص الأبعاد ، ورقة معالجة السطح
اختياري: الرسومات ثلاثية الأبعاد (تنسيق الخطوة) ، ملفات PPAP (صناعة السيارات)
رابعا. سيناريوهات التطبيق النموذجية
الأجهزة الطبية: مسامير مجوفة لأنابيب التحويل (تلميع التحلل المطلوب)
معدات الأتمتة: أجزاء سداسية غير قياسية لتركيب محرك المؤازرة
أشباه الموصلات: نظافة فائقة النظافة 303 براغي الفولاذ المقاوم للصدأ (علاج تفريغ)
خامسا تعليمات الاقتباس
الحد الأدنى للكمية: 50-100 قطعة (إنتاج تجريبي). يمكن فتح القوالب لأكثر من 1000 قطعة
وقت التسليم: 7-15 يومًا (تعديل اعتمادًا على التعقيد)
رسوم العفن: يجب حساب نوع الأسنان غير القياسي/الهيكل الخاص على شكل خاص بشكل منفصل
يمكن أن يؤدي توفير العينات أو رسومات CAD إلى تسريع عملية الاقتباس. بالنسبة للأجزاء المعقدة ، يوصى بالتوقيع على اتفاق فني لتوضيح معايير القبول.
من خلال التحليل المذكور أعلاه ، يمكن فهم حدود الجوهر الوظيفي وتصميم هذه الأجزاء غير القياسية بسرعة ، وهو أمر مناسب للاختيار الهندسي أو الاتصال التخصيص.
