304 الفولاذ المقاوم للصدأتعد Pan Head و Plum Blossom Point Tail و US 6-32/M3/M4 (بما في ذلك T10/T15 تصميم الخطوة المحددة) من السحابات متعددة الاستخدامات. فيما يلي حل تقني مفصل لتخصيصها.
1. تأكيد المعلمة الأساسي
مواد معيار: 304 من الفولاذ المقاوم للصدأ (الصف A2) ، متوافق مع معايير ASTM F593/AISI ؛ اختبار رذاذ الملح أكبر من أو يساوي 96 ساعة.
المواصفات المختلطة المتاحة: الولايات المتحدة 6-32 الخيط ، القياس M3 و M4 (اقتباس منفصل مطلوب). طول الموضوع الافتراضي إلى قطر 2x وقابل للتعديل.
الثاني. متطلبات الرأس الخاصة
رأس عموم ، بنية مركبة بلوم بلوم

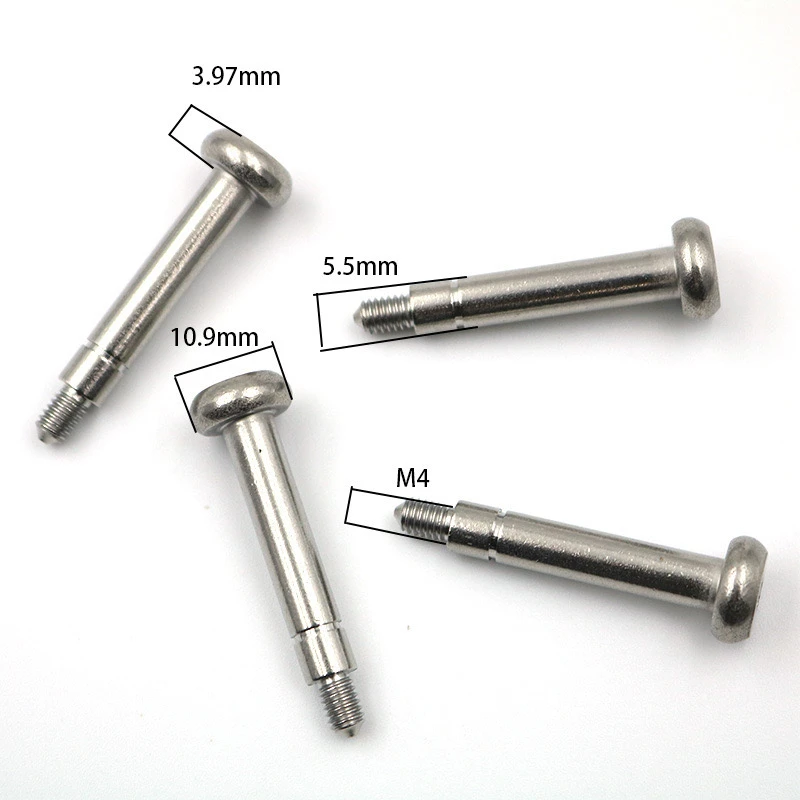

قطر رأس المقلاة: φ6.5mm ± 0.1 ل 6-32 ، φ5.5mm ل M3 ، φ7mm لـ M4
نوع الأخدود أزهار القلم: T10 (2.74 مم عبر الشقق) / T15 (3.27 مم عبر الشقق) ، مع عمق الأخدود أكبر من أو يساوي 1.2 ضعف قطر المسمار المتاح.
ثالثا. ميزات الذيل المفتاح
تصميم الذيل المدبب: زاوية الرصاص 30 درجة ± 2 درجة ، مع الاحتفاظ بنهاية مسطحة 0.2 ملم في الطرف لمنع الضرر.
خطوة الحزن: عرض تقويض 0.8-1 مم ، انتقال الخطوة R أقل من أو تساوي 0.2 ملم. يُسمح بأقسام جذع مصقولة غير مصقولة.
رابعا. خيارات المعالجة السطحية
الانتهاء القياسية
تلميع التحليل الكهربائي
التخميل (وفقًا لـ ASTM A967)
ترقيات اختيارية: طلاء النيكل (5-8μM) ، طلاء تفلون (12-15μm).
خامسا مراقبة الجودة
عناصر الاختبار:
Thread GO/NO-GO GAUGE TEST (GO/NO-GO)
اختبار عزم الدوران الرأس (6-32 مم يجب أن يصل إلى 4.5 N · م)
أخذ عينات اختبار رذاذ الملح
الشهادة المطلوبة
تقرير المواد (بما في ذلك محتوى NI/CR)
ROHS/REACH بيان الامتثال
السادس. التغليف والتسليم
التغليف القياسي:
العبوة الداخلية: ورقة مقاومة للصدأ + حقيبة PE
العبوة الخارجية: كرتون (1000 قطعة/كرتون ، وزن إجمالي أقل من أو يساوي 15 كجم)
خدمات التخصيص:
وضع علامة بالليزر (يمكن تخصيص الموقع/المحتوى)
نسبة مختلطة قابلة للتفاوض (على سبيل المثال ، نسبة الأخدود T10/T15)
السابع. ملحوظات
وقت التسليم: تطوير العفن: 7 أيام عمل (مواصفات جديدة)
تقرير المواد (بما في ذلك محتوى NI/CR)
ROHS/REACH بيان الامتثال
السادس. التغليف والتسليم
التغليف القياسي:
العبوة الداخلية: ورقة مقاومة للصدأ + حقيبة PE
العبوة الخارجية: كرتون (1000 قطعة/كرتون ، وزن إجمالي أقل من أو يساوي 15 كجم)
خدمات التخصيص:
وضع علامة بالليزر (يمكن تخصيص الموقع/المحتوى)
نسبة مختلطة قابلة للتفاوض (على سبيل المثال ، نسبة الأخدود T10/T15)
السابع. ملحوظات
وقت التسليم: تطوير العفن: 7 أيام عمل (مواصفات جديدة)
مهلة الإنتاج: 15-20 يومًا
كمية الحد الأدنى للطلب:
المواصفات القياسية: 5000 قطعة/تصميم
مواصفات خاصة: 10000 قطعة أو أكثر
نوصي بتوفير الرسومات لتأكيد الأبعاد الرئيسية التالية:
① ② التسامح الانتقالي بين قطر الخطوة وقطر الخيط الرئيسي
② سمك الجدار الأدنى بين المقبس السداسي والحافة الخارجية للرأس
③ مطلوب طول مستقيم للذيل المدبب
من خلال التصميم أعلاه ، يتجاوز هذا المسمار بشكل كبير مسامير آلة رأس مسطحة عادية في الكفاءة والموثوقية والقدرة على التكيف ، مما يجعله حلاً مفضلاً لتجميع الدقة.
