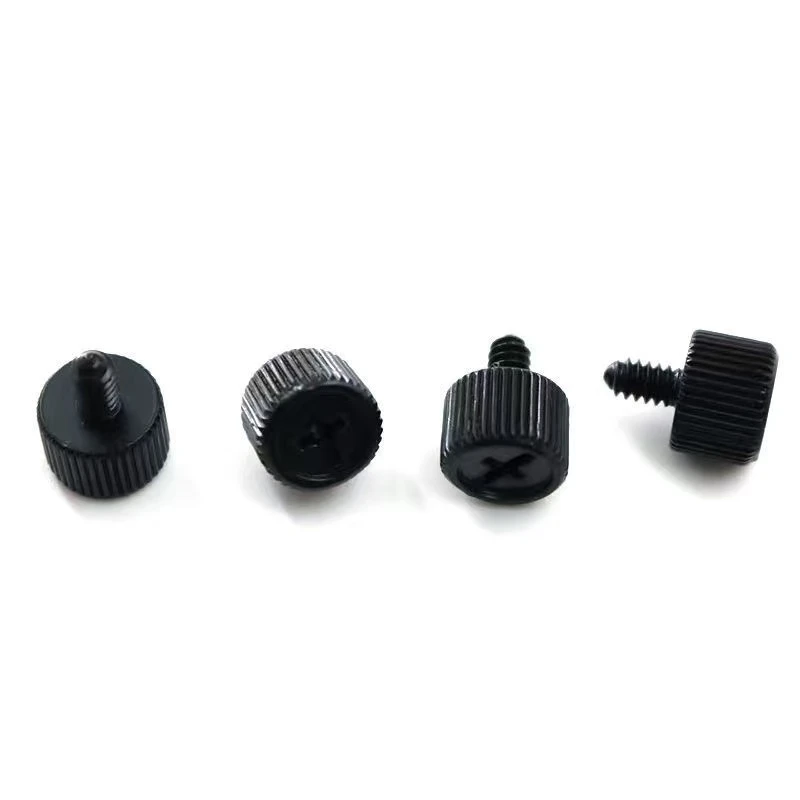

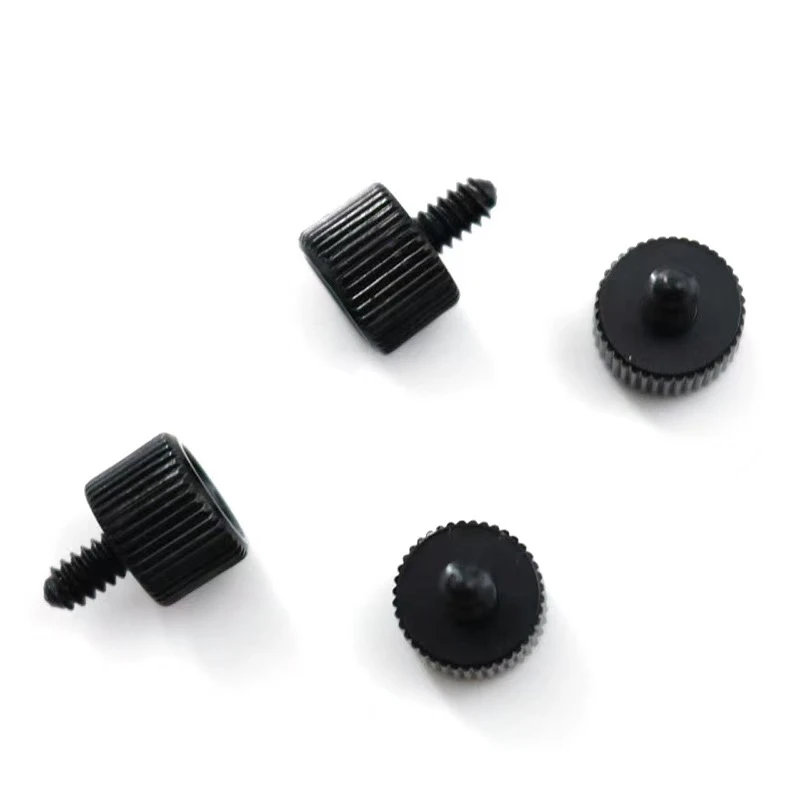

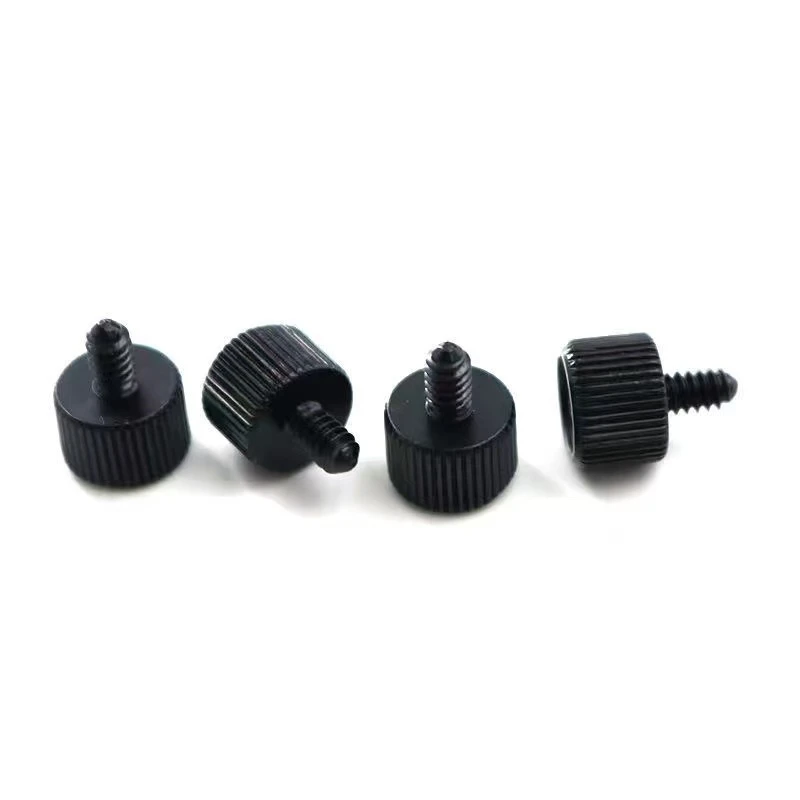

فيما يلي وصفًا مفصلاً للمتطلبات المخصصة لـ US-Standard 6-32 Conphoretic Black Bray العالي العالي المستقيممسامير الإبهام المتداخلة المتقاطعة الباردة. يتم تنظيم المحتوى من خلال النقاط الرئيسية الفنية ، وموازنة الاحترافية وقابلية التشغيل.
1. المعلمات والمعايير الأساسية
مواصفات الموضوع: الولايات المتحدة القياسية 6-32 UNC ، متوافقة مع ANSI/ASME B18.6.3.
نوع الرأس: تصميم Thumb-Screw ، مع وجود knurling مستقيم لضمان خصائص مضادة للانزلاق.
نوع الأخدود: تم تحديده بموجب ISO 7046 ، رقم الأخدود رقم 2 ، بعمق يطابق مفك البراغي فيليبس القياسي.
2. متطلبات المواد والعملية
المادة: الصلب المنخفض الكربون ، قوة الشد أكبر من أو تساوي 8.8 ، صلابة السطح HRC 22-32.
التزوير البارد: تتم معالجتها على آلة تزوير البرد متعددة المحطات ، يتم تشكيل الرأس والخيوط في وقت واحد لتجنب قص الألياف الناتجة عن الدوران وضمان القوة الميكانيكية.
المعالجة الحرارية: المعالجة المتقاطعة للقضاء على الضغوط الداخلية وضمان أن تدرج صلابة الأساس والسطح أقل من أو يساوي HRC 5.
3. مواصفات المعالجة السطحية
الطلاء الأسود الكهربي: سمك الفيلم 8-12 ميكرون ، اختبار رذاذ الملح أكبر من أو يساوي 500 ساعة (اجتياز اختبار رذاذ الملح المحايد ، لا صدأ أحمر).
نوع الطلاء الكهربائي: قائم على راتنج الايبوكسي ، RAL 9005 ، اللمعان أقل من أو يساوي 10 ٪ ، إنهاء غير لامع.
حماية مستقيمة Knurl: يُسمح بتخفيف الطلاء الطفيف في الجزء العلوي من Knurl بعد الكهربائي ، ولكن يجب عدم تعرض المادة الأساسية . 100 ٪ التفتيش البصري.
4. الأبعاد الرئيسية والتفاوتات
الطول الإجمالي: وفقًا لرسم العميل (ما لم ينص على خلاف ذلك ، فإن 1/2 "إلى 2" هو الخيار الافتراضي). طول التسامح ± 0.1mm.
قطر Knurl الخارجي: القطر الاسمي + 0.3 mm ، بيضاوي أقل من أو يساوي 0.05 مم.
تركيز الفتحة المتقاطعة: الانحراف عن محور المسمار أقل من أو يساوي 0.1 مم.
5. التحقق من الأداء الخاص
اختبار عزم الدوران: عزم الدوران التثبيت أكبر من أو يساوي 3.5 N · M (تقاطع الأخدود المضاد للانزلاق) ، عزم دوران انفصالي أكبر من أو يساوي 8 نون. عزم الدوران Knurling أكبر من أو يساوي 1.2 N · م.
التصاق رذاذ ما بعد الملح: اختبار الفقس المتقاطع ، منطقة تقشير الطلاء الكهربي أقل من أو تساوي 5 ٪.
6. التغليف والوسم
التغليف: الورق المضاد للاشتعال + كيس فراغ ، تشير بطاقة رطوبة الصندوق الخارجي إلى<30% RH.
متطلبات وضع العلامات: علامة الليزر رقم الدُفعة على جانب الرأس ، ارتفاع الخط 0.8 ملم ، لا تتفوق على الطلاء الكهربي.
7. العقد المخصصة
تطوير العفن: وفر رسومات ثلاثية الأبعاد لتأكيد دائرة نصف قطرها الانتقالية بين Knurl والرأس (لتجنب تركيز الإجهاد).
أول فحص للعينة: إرسال 30 عينة ، تقرير CMM كامل الحجم + بيانات اختبار رذاذ الملح.
التحكم في الإنتاج الضخم: فحص بشكل عشوائي 5 وحدات كل ساعتين ، والأبعاد الرئيسية CPK أكبر من أو تساوي 1.33.
ملحوظات
استبدال المواد: إذا كان هناك حاجة إلى الفولاذ المقاوم للصدأ ، فيجب إعادة حساب معدل تشوه العنوان البارد وتعديل خلوص الموت.
الامتثال البيئي: يتطلب الطلاء الكهربي تقرير اختبار ROHS/REACH ، ويجب أن يفي المحتوى المعدني الثقيل المعايير البيئية.
فقط من خلال تلبية هذه المتطلبات التفصيلية ، يضمن كل من الوظائف والمتانة في البيئات القاسية مثل المعدات الإلكترونية والمعدات الخارجية. يوصى بالتوقيع على اتفاق فني مع الشركة المصنعة لتحديد معايير القبول بوضوح.
