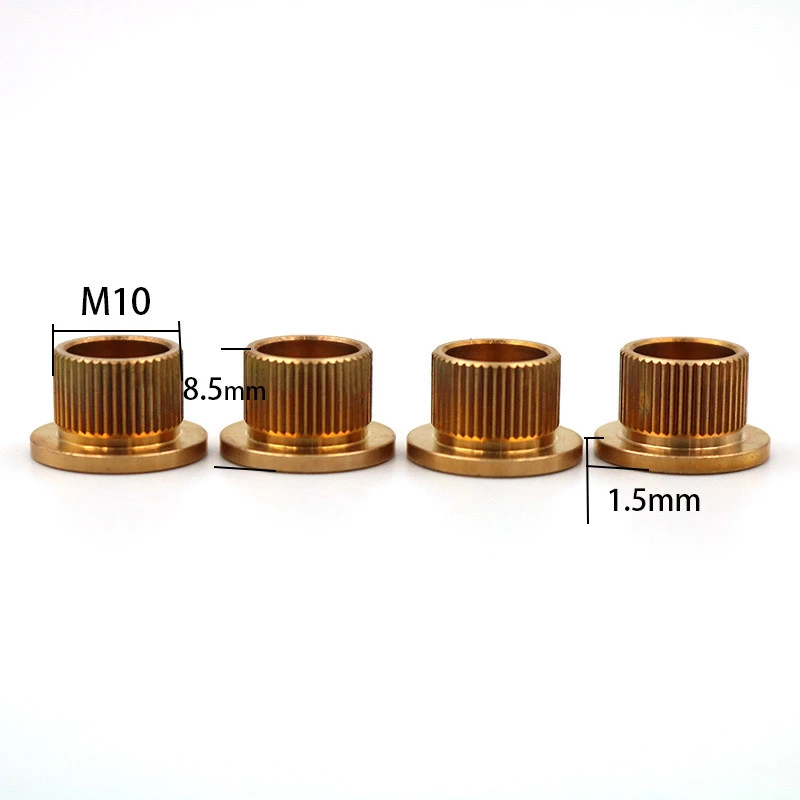

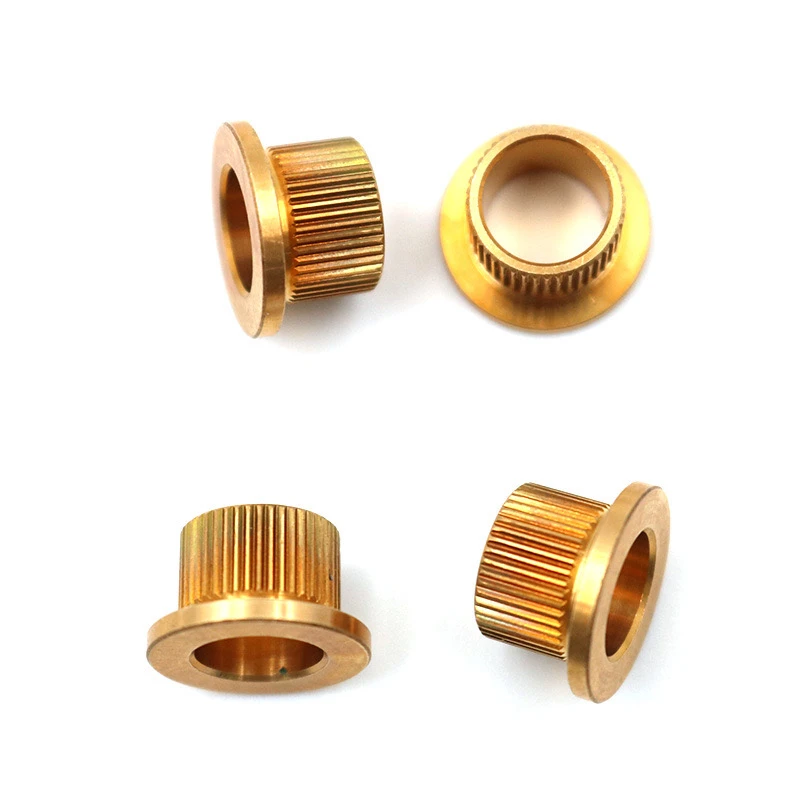

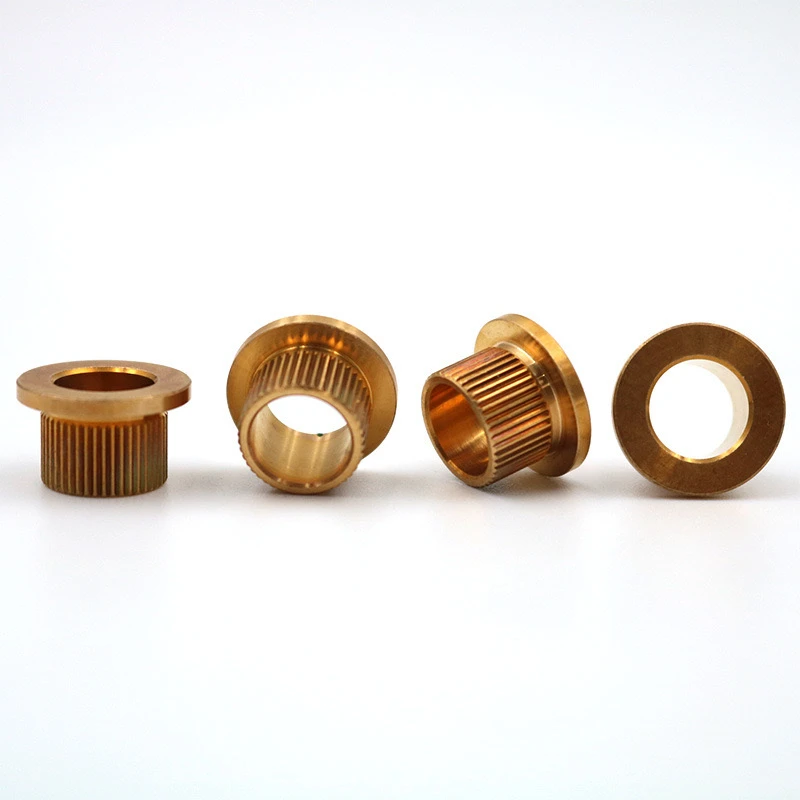

النحاس المعقودتُعد Step Flange المسامير مصممة خصيصًا تجمع بين الميزات الهيكلية والوظيفية المتعددة. يتم استخدامها في المقام الأول في التطبيقات التي تتطلب التثبيت أو خصائص مضادة للانزلاق أو جماليات. فيما يلي وصف مفصل لتخصيصها ، منظم بشكل واضح والتركيز على المعلمات والاحتياطات الرئيسية.
I. المواصفات الأساسية
مادة
درجة النحاس: H62. مطلوب شهادة المواد (ROHS/Reach Certification).
المعالجة السطحية: طلاء البولندية الطبيعية/النيكل (سمك أكبر من أو يساوي 5μm)/التخميل لحماية الأكسدة.
المعلمات الهيكلية
تصميم الخطوة
قطر الرأس: الرسم أو المواصفات المقدمة من العميل.
قطر العمود: عادةً 0.5-1mm أصغر من الرأس.
ارتفاع الخطوة: 1-3 مم (قابل للتعديل على أساس إزالة التجميع).
نوع Knurl: مستقيم/عبر الحبوب (الملعب الموصى به 0.6 مم ، ارتفاع الأسنان 0.2 مم لزيادة خصائص مضادة للانزلاق).
طول المنطقة المتراكمة: 1/3-1/2 من إجمالي طول سترانك (تحمل الموضع النهائي ± 0.2 مم مطلوب).
مواصفات الأداء
قوة الشد: أكبر من أو تساوي 300 ميجا باسكال (القيمة النموذجية لنحاس H62). قوة القص: أكبر من أو تساوي 2000 N (يتم التحقق منها بناءً على سيناريو التطبيق).
الثاني. تقنيات المعالجة الرئيسية
العنوان البارد: يتم تشكيل الرأس والخطوة بشكل متكامل لتجنب اللحام. يجب إكمال knurling بعد الانتهاء من الدوران لمنع الحدوث.
السيطرة على التسامح
تحمل القطر: ± 0.05 مم (متطلبات التجميع الدقيقة).
الطول الكلي (L): ± 0.1 مم (للأحجام القياسية مثل 10 مم/15 مم).
المتطلبات الخاصة
شفة شامفر: 0.3 × 45 درجة (لتجنب خدوش التجميع). الخيط الداخلي/من خلال الفتحة: إذا كان الحفر المسبق مطلوبًا ، فحدد حجم مؤشر الترابط (على سبيل المثال ، M4) أو قطر الفتحة (Ø2 مم ± 0.05).
ثالثا. معايير التفتيش
التفتيش الأبعاد
استخدم ماسح ضوئي 3D Projector/CNC لتفقد الدفعة الأولى بالكامل (الفحص العشوائي اللاحق من 5 ٪).
ركز على التحقق من سلامة ملف تعريف الأسنان المفقودة (لا توجد أسنان مفقودة أو حواف مهتمة).
اختبار وظيفي
اختبار رذاذ الملح: لا صدأ بعد 48 ساعة (طلاء النيكل).
اختبار عزم الدوران: يحاكي التثبيت وتشديد (إذا كان أكبر من أو يساوي 3 n · m مطلوب).
خامسا
تعارض التصميم: يجب أن تكون المسافة بين المنطقة المبكرة والخطوة أكبر من أو تساوي 1 مم لتجنب تركيز الإجهاد.
بدائل المواد: إذا كانت هناك حاجة إلى قوة أعلى ، يوصى برونزية الألومنيوم (C95400 ، تكلفة أعلى بنسبة 30 ٪).
متطلبات التصديق: تتطلب الصناعات الطبية للسيارات/الطبية شهادة ISO 9001 أو IATF 16949.
يوصى بتوفير رسومات ثنائية الأبعاد أو نماذج ثلاثية الأبعاد لتجنب أخطاء الاتصال ، ويتم الإشارة إلى إعطاء الأولوية للأبعاد الحرجة.
يوازن هذا المنتج أيضًا كفاءة التثبيت والتوافق البيئي ، مما يجعله حلاً وظيفيًا للغاية بين السحابات النحاسية.
