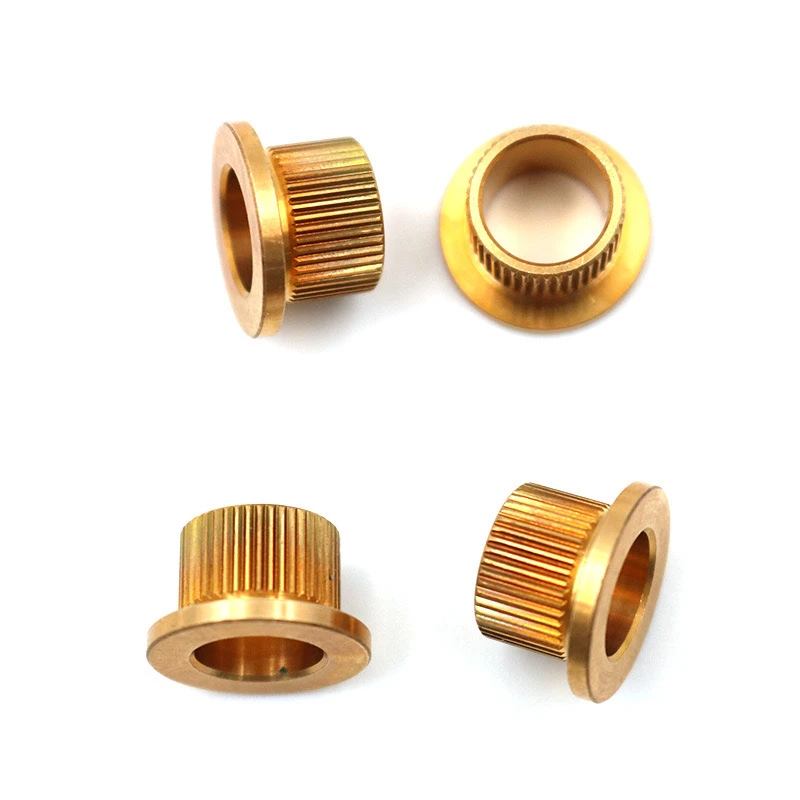

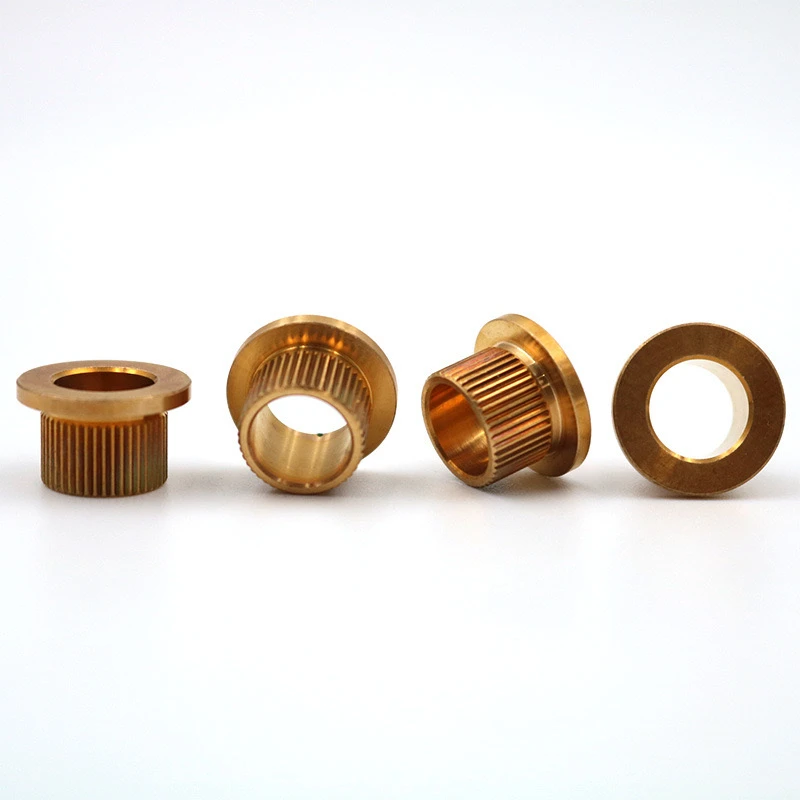

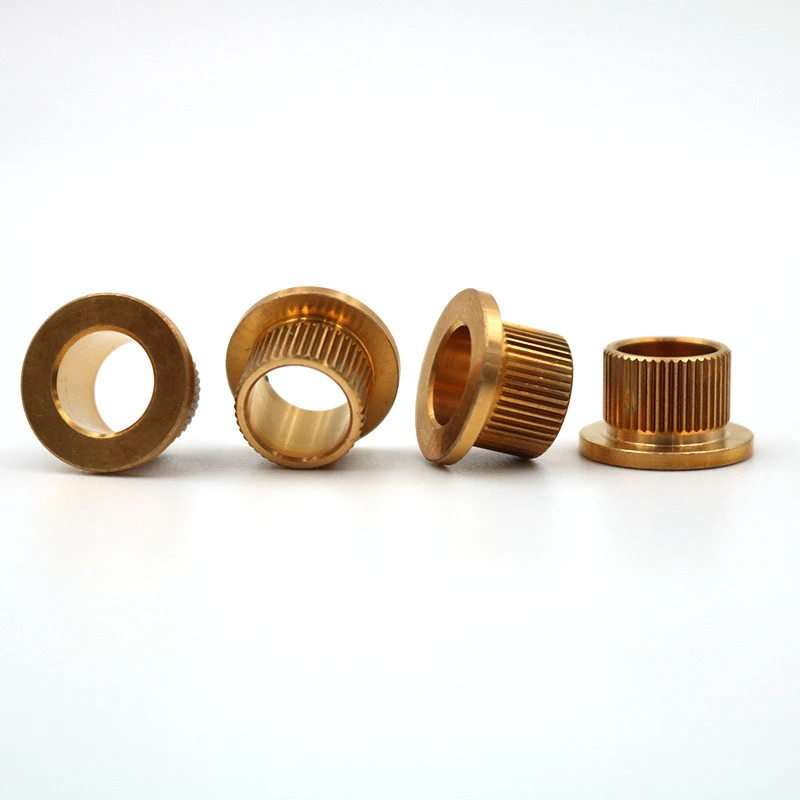

خطوة نحاسيةFlange Rivet عبارة عن برشام مصمم خصيصًا يجمع بين الخصائص الهيكلية والوظيفية المتعددة . يمكن تلخيص وظائفها الأساسية وميزاتها بشكل منهجي على النحو التالي .
1. متطلبات تخصيص المعلمة الأساسية
مواصفات المواد
المواد: H62 أو H65 النحاس ، يمكن أيضًا اختيار النحاس النحاس C3604 لتحسين أداء القطع
صلابة: HRB 55-75 ، يجب تمييز حالة المعالجة الحرارية
قوة الشد: أكبر من أو تساوي 300 ميجا باسكال ، يتطلب الدرجة العسكرية أكبر من أو تساوي 400MPa
الأبعاد الهيكلية
تصميم الخطوة: قطر الرأس D =1.5-2.0 × قطر القضيب D ، ارتفاع الخطوة H =0.3-0.5 d
نوع Knurling: شبكة Knurling ، أسنان الملعب 0.6-1.2 mm
حافة الحافة: 45 درجة شارع أو فيليه R0.2
المعالجة السطحية
الطلاء: علاج نيكل أو قصدير أو تخميل اختياري
المتطلبات الخاصة: طلاء النيكل الكيميائي مناسب لسيناريوهات مقاومة التآكل العالية
II .النقاط الرئيسية للتحكم في العملية
العنوان البارد تشكيل حياة يموت أكبر من أو يساوي 500 ، 000 ، coaxiality: أقل من أو يساوي 0.05 ملم
معالجة Knurling: الضغط الشعاعي: 3-5 kn ، جهاز knurling عجلات مزدوجة
معايير الاختبار
عناصر المفاتيح: دائرة الرأس أقل من أو يساوي 0.1 مم ، سلامة ملف تعريف الأسنان الكعك أكبر من أو تساوي 90 ٪
خطة أخذ العينات: GB/T2828.1 II المستوى AQL1.0
III . اقتراحات تكييف التطبيق
مطابقة حالة العمل
بيئة الاهتزا
المتطلبات الموصلة: إعطاء الأولوية لعلاج التخميل عدم الطلاء
إرشادات التثبيت
حساب قوة التثبيت: F =0.6 × σb × AS (σb قوة مادة ، كما هي منطقة مستعرضة)
تسامح ثقب اللوحة: يوصى بمطابقة مستوى H11
IV . عملية خدمة مخصصة
الالتحام الفني
مطلوب لتوفير:
مخطط المقطع العرضي للتجميع (بمناسبة المواد وسمك الأجزاء المجاورة)
تقرير الاختبار البيئي (مثل متطلبات اختبار رذاذ الملح)
دورة اقتباس
قدم حلاً في غضون 3 أيام (أقل من 1 ، 000 القطع)
رسوم العفن: ￥ 800-2 ، 000 (يمكن تضمينه في سعر الوحدة)
ضمان التسليم
تقرير كامل الحجم عن القطعة الأولى ، بما في ذلك بيانات المسح ثلاثية الأبعاد)
ضمان دفعة (بما في ذلك تحليل طيف المواد)
v . تجنب الفشل الشائع
اربط وانزلاق: قم بزيادة الملعب إلى أكثر من 1.0 مم
تكسير الحافة: تحكم في تشوه العنوان البارد أقل من أو يساوي 65 ٪
التآكل الجلفاني: تجنب الاتصال المباشر مع سبيكة الألومنيوم
يأخذ هذا الحل في الاعتبار كل من جدوى التصنيع وموثوقية التطبيق ، ويمكن تعديل أوزان المعلمة وفقًا لشروط عمل محددة . يوصى بتوفير تثبيت اختبار عينة للتحقق من القدرة على التكيف .
يحقق هذا التصميم توازنًا بين الوظيفة والموثوقية وتكلفة العملية من خلال التحسين المنسق للمواد والهياكل ، وهو مناسب لاحتياجات التجميع الدقيقة للمعدات الصغيرة والمتوسطة الحجم .
