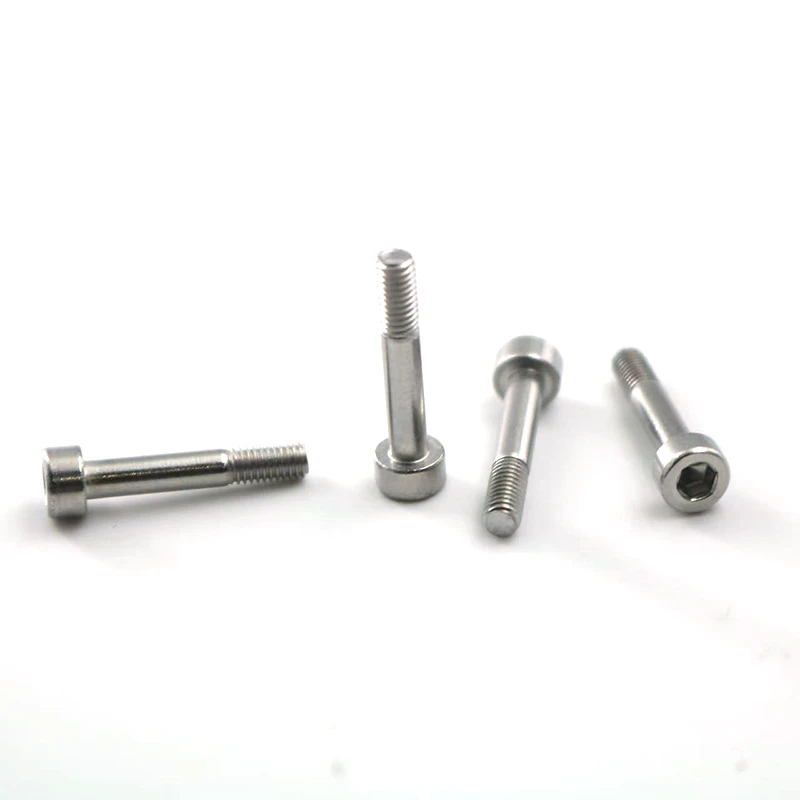

CUP - Head Hexمسامير المقبسمع نصف مؤشر ترابط نصف - هو مثبت ميكانيكي شائع. ما يلي هو دليل شامل للكأس المخصص - مسامير مقبس Hex Hex ، تغطي جميع الجوانب المهمة ، من المعلمات الرئيسية إلى عملية الإنتاج ، بطريقة متوازنة.
مواصفات الموضوع:
القطر الاسمي: M3 ، M4 ، M5
الملعب الخيط: الملعب القياسي كافي.
ملعب M3 القياسي: 0.5 مم
ملعب M4 القياسي: 0.7 مم
ملعب M5 القياسي: 0.8 مم
نوع الموضوع: القياس الخشن (م)
طول الموضوع: نصف (موضوع جزئي)
قطر العمود: عادة ما يساوي أو قريب جدًا من القطر الاسمي.
الطول العام
على سبيل المثال: M4x20 (القطر الاسمي 4 مم ، إجمالي الطول 20 مم).
إجمالي الطول=طول مؤشر الترابط (L₁) + طول العمود.
أبعاد مقبس الرأس و Hex:
قطر الرأس (Dₖ): قياسي (على سبيل المثال ، يبلغ قطر رأس M4 حوالي 7 مم) كافية.
ارتفاع الرأس (ك): اتبع المعيار.
عمق المقبس السداسي: نوصي بعمق قياسي لضمان انتقال عزم الدوران الكافي. يتوفر عمق أعمق عند طلب متطلبات عزم الدوران الخاصة.
الخصائص المادية والميكانيكية (الدرجات):
مادة
الاختيار المشترك: الصلب الكربوني (Q235/10B21) ، التكلفة المنخفضة واستخدامها على نطاق واسع.
متطلبات القوة: سبيكة الصلب (SCM435/35CRMO) ، تستخدم لدرجات القوة العالية-.
متطلبات مقاومة الصدأ: الفولاذ المقاوم للصدأ ، عادة A2-70 (304 من الفولاذ المقاوم للصدأ) أو A4-80 (316 من الفولاذ المقاوم للصدأ).
درجة الأداء:
الصلب الكربوني: تشمل الدرجات الشائعة 4.8 و 8.8 و 10.9 و 12.9. كلما زاد الرقم ، كلما زادت القوة. الصف 8.8 هو درجة القوة العالية شائعة الاستخدام-.
الفولاذ المقاوم للصدأ: يشير تسمية الصف مثل A2-70 إلى الحد الأدنى من قوة الشد البالغة 700 ميجا باسكال.
المعالجة السطحية
السوداء/الأكسدة: المظهر الأسود الداكن ، مقاومة الصدأ الأساسية ، التكلفة المنخفضة.
الجلفنة
الأزرق - الزنك الأبيض: المظهر الفضي الساطع ، مقاومة الصدأ المعتدلة.
الزنك الملون: المظهر القزحي ، مقاومة صدأ متفوقة للأزرق - الزنك الأبيض.
الزنك الأسود: المظهر الأسود ، مقاومة الصدأ ممتازة.
طلاء النيكل: المظهر الفضي - أبيض ، مقاومة ممتازة للارتداء ومقاومة الصدأ ، مناسبة للاستخدام في بيئات كيميائية معينة.
Dacromet/Zinc - طلاء الكروم: مقاومة تآكل عالية للغاية ، لا خطر على تعويذة الهيدروجين ، ولكن مع المظهر الرمادي غير اللامع -.
العناصر التالية اختيارية اعتمادًا على احتياجاتك.
متطلبات التسامح: ما لم يكن هناك حاجة إلى تجميع الدقة ، فإن التحمل المعياري كافي.
العيوب السطحية: لا يلزم وجود شقوق أو تشققات أو صدأ.
تزييت: هل مسبق - مواد تشحيم مؤشر ترابط (مثل طلاء النايلون أو الشحوم) المطلوبة لتشديد أسهل؟
المغناطيسية: قد تتطلب تطبيقات معينة (مثل الإلكترونيات) مسامير مغناطيسية غير- ، مما يستلزم استخدام الفولاذ المقاوم للصدأ والمعالجة التي يتم التحكم فيها.
اختبار خاص: هل يتطلب اختبار احتضان الهيدروجين؟
عملية مخصصة ومعلومات تجارية
حكم الرسم: أفضل طريقة هو توفير رسم مفصل PDF أو DWG ، مع الإشارة إلى جميع الأبعاد الرئيسية (الطول الكلي ، طول الخيط ، حجم الرأس ، إلخ) ، والمواد ، ومتطلبات الانتهاء من السطح. الصورة تساوي ألف كلمة.
طلب الاقتباس وإعداد العينة: قدم قائمة المعلمات الفنية أعلاه والرسومات لموردي السحتين المحترفين أو ثلاثة. تأكيد رسوم الأدوات (إذا كانت الأبعاد غير المتوفرة- متوفرة) ، سعر الوحدة ، كمية الطلب الدنيا (MOQ) ، ووقت التسليم. طلب عينات من الموردين للتأكيد.
تتيح المواصفات الفنية المنظمة والمفصلة بشكل مناسب التواصل الفعال مع الموردين ، وتقليل أخطاء الإنتاج وسوء الفهم ، وتضمن لك استلام السحابات المناسبة تمامًا لتطبيقك.
