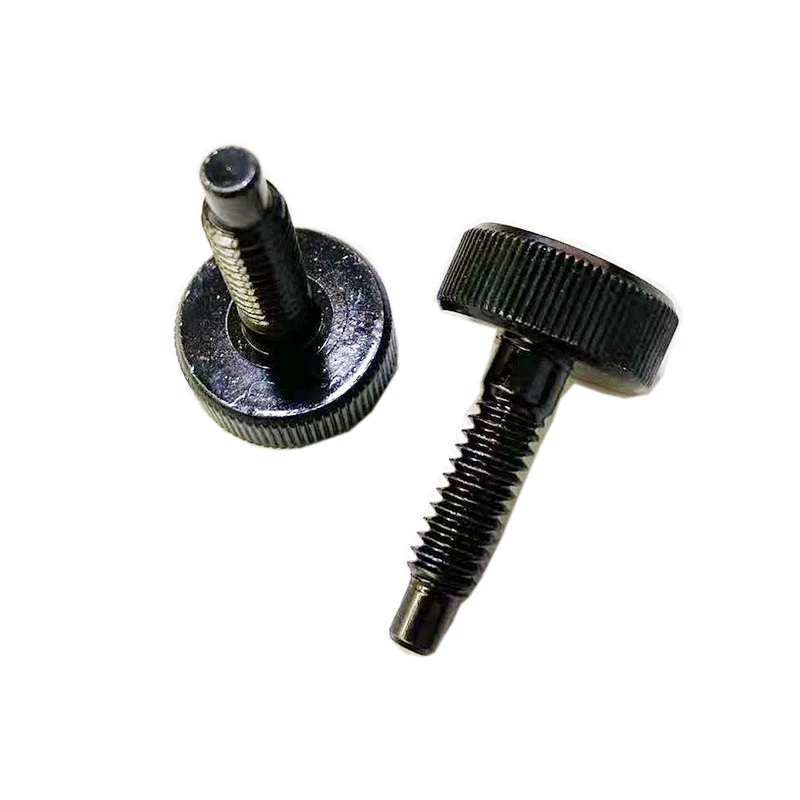

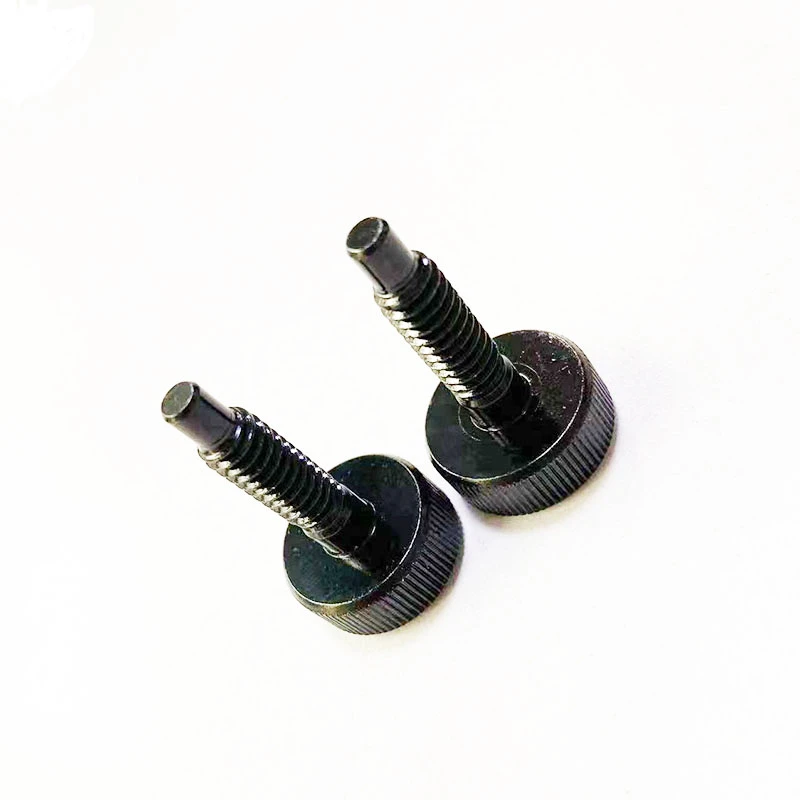

متعددة المحطات الباردةالمسمار السداسي الأمريكي المستقيمهو مثبت ميكانيكي دقيق يجمع بين القوة العالية ، والتركيب المريح والخصائص المضادة للانزلاق . فيما يلي وصفًا مفصلاً لمتطلبات التخصيص الخاصة به ، والذي يأخذ في الاعتبار كل من النقاط التقنية وأجوبة الإنتاج .
1. متطلبات المعلمة الأساسية
المعايير والمواد
المواصفات القياسية: American ASME B18 . 3 أو معايير محددة العميل.
الخيارات التقليدية: الفولاذ المقاوم للصدأ 304 أو 316 ، الصف الصلب الكربوني 8 . 8 أو الصف 10.9 ، المجلفن أو المطلي بالنيكل.
المتطلبات الخاصة: النحاس ، سبيكة التيتانيوم .
الأبعاد والتسامح
مواصفات مؤشرات الترابط: سلسلة UNC/UNF ، يجب تحديد معايير قبول GO و NO-GO.
حجم الرأس: ثقب سداسي وفقًا لحجم keyway من ASME B 18.3.
معلمات knurling: knurling مستقيمة ، موصى بها 0.8-1.2 mm pitch ، زيادة القطر الخارجي 0.1-0.3 mm .
متطلبات العملية
العنوان البارد: معالجة متعددة المحطة للتأكد من أن التحمل بين الرأس والقضيب أقل من أو يساوي 0. 05mm.
المعالجة الحرارية: يحتاج الصلب الكربوني إلى تخفيفه ، ويمكن أن يكون الفولاذ المقاوم للصدأ معالجة اختياريًا .
المعالجة السطحية: سمك الطلاء ، وقت اختبار رذاذ الملح .
2. تفاصيل مفتاح مخصصة
تصميم Knurling: الخطوط المستقيمة المحورية (لتجنب الخطوط المتقاطعة التي تؤثر على الشعور) ، طول منطقة التعقيد أكبر من أو تساوي 1. 5 أضعاف قطر المسمار.
اختبار مضاد للانزلاق: مطلوب تقرير اختبار عزم الدوران (مثل عزم الدوران التديد اليدوي أكبر من أو يساوي 0. 5n · m).

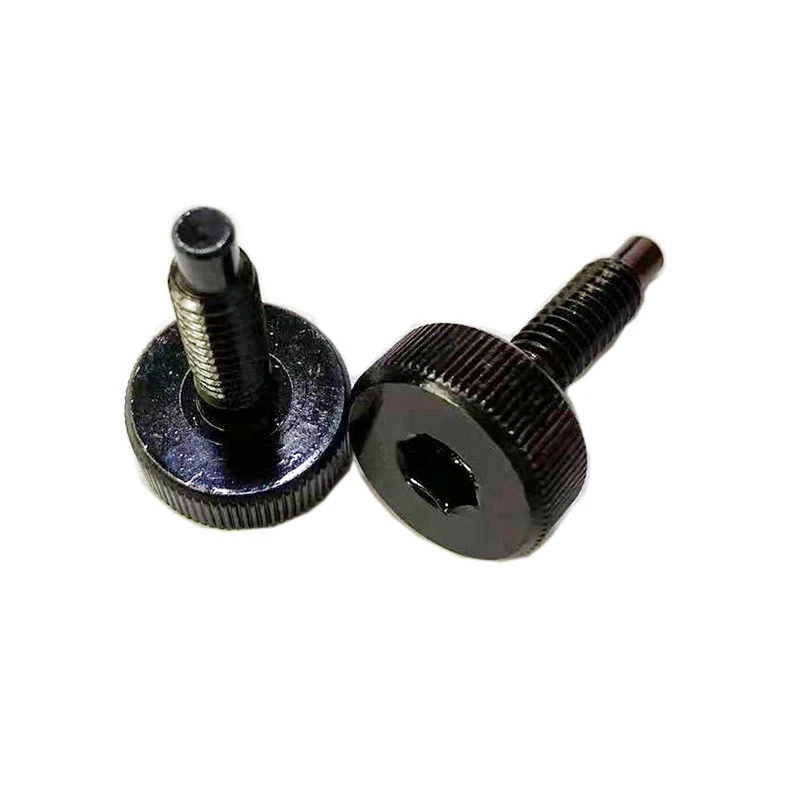

هيكل الرأس
عمق سداسي: على الأقل 1 . 2 أضعاف حجم المفتاح السداسي ، ويتم حجز شرائح عملية 0.3 مم في الأسفل لمنع التكسير.
Chamfering: يجب شطب حافة الرأس 0.1-0.2 mm لتجنب خدوش التجميع .
المتطلبات الخاصة
علامات: علامة ليزر على الرأس .
التغليف: عبوة صينية مضادة للخلع ، يتم تقسيم الكمية لكل صندوق إلى 1000 قطعة/5000 قطعة .
III . مراقبة الجودة والتسليم
عناصر الاختبار
عناصر المفاتيح: مؤشر ترابط GO/NO-GO ، اختبار الصلابة ، التصاق knurling .
نسبة التفتيش: التفتيش الكامل من القطعة الأولى ، أخذ عينات الدُفعات .
دعم المستندات: تقرير المواد ، مخطط تدفق العملية ، تقرير فحص الحجم الكامل ، يجب توفيره .
IV . تجنب المشكلة الشائعة
اختيار المواد: يحتاج العنوان البارد من الفولاذ المقاوم للصدأ إلى استخدام درجات خاصة بالآلة الحرة لتجنب تكسير .
انهيار الأسنان Knurling: اضبط ضغط الموت والصلصة .
دقة مؤشر الترابط: أضف عملية ترتيب مؤشر ترابط بعد العنوان البارد لتصحيح التسامح .
اقتراحات الاتصالات V .
توفير الرسومات بوضوح ، والأبعاد الرئيسية والتفاوتات تحتاج إلى تمييز .
تتطلب تقريرًا تجريبيًا للعفن (بما في ذلك تقدير حياة القالب) .
التفاوض على مصطلحات معالجة المنتجات المعيبة .
