طرق تضمين المكسرات النحاسية في أجزاء بلاستيكية
يمكن تضمين المكسرات النحاسية في أجزاء بلاستيكية باستخدام طرق مختلفة ، بما في ذلك استئصال القالب أثناء القولبة ، والضغط الساخن ، والإدخال بالموجات فوق الصوتية ، والضغط البارد. من بين هؤلاء ،تضمين ذرة ساخنةهي الطريقة الأكثر شيوعًا والاستخدام على نطاق واسع ، والتي يتم تنفيذها عادةً باستخدام آلة الذوبان الساخن أو مكواة لحام كهربائية يدوي.

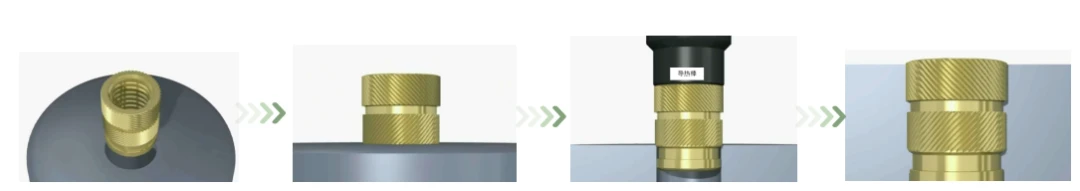

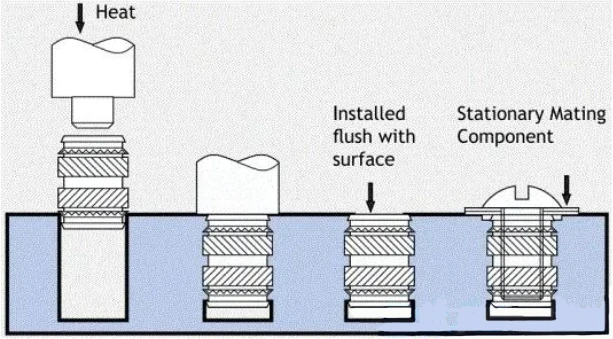

في تضمين ذرة ساخنة ، يتم تسخين الجوز النحاسي إلى درجة حرارة معينة ، وتليين البلاستيك ، ثم الضغط عليه. هذه الطريقة تولد إجهادًا داخليًا منخفضًا نسبيًا مع توفير مقاومة ممتازة للانسحاب وعزم الدوران.
آلة إدخال الجوز الساخنة - مبدأ العمل
يستخدم الجهازمبدأ الانصهار التدفئة الكهربائية، السيطرة بدقة على التغيرات في درجة الحرارة في تركيبة مع الأجهزة الميكانيكية لتحقيق التضمين. إنه مناسب بشكل خاص للمنتجات التي يصعب اللحام أو غير منتظمة في الشكل أو حجمها كبير نسبيًا.
يتم استخدامه للحام البلاستيكي ، وتضمين الجوز ، والتثبيت ، والتطبيقات المماثلة.
عملية إدخال الجوز الساخنة
التغذية الاهتزاز
يحتاج المشغل فقط إلى تحميل العدد المطلوب من المكسرات النحاسية في وحدة التغذية الاهتزازية في بداية كل نوبة. يقوم النظام تلقائيًا بترتيب المكسرات المضطربة في تسلسل منظم. يمكن أن تصل سرعة التغذية القصوى إلى 200 قطعة/دقيقة.
التدفئة والتغذية
تخرج المكسرات من وحدة التغذية الاهتزازية وتنزلق إلى أنبوب درجة حرارة عالية (مع إعدادات درجة حرارة قابلة للتعديل). بعد التسخين في منطقة التدفئة ، يتم تغذيةها في رأس الماكينة ، جاهزة للإدراج.
التضمين
يتم الضغط على المكسرات المسبقة في السكن البلاستيكي بواسطة رأس الماكينة. يمكن ضبط درجة حرارة الإدراج ، ويتم تطبيق محدد تحديد المواقع.
حركة
يتم قيادة محاور x و y و z وتوضعها بدقة عن طريق التحكم المبرمج.
معلمات التحكم في المفاتيح:
درجة حرارة رأس الضغط الساخن
تسخين الوقت
وقت تضمين

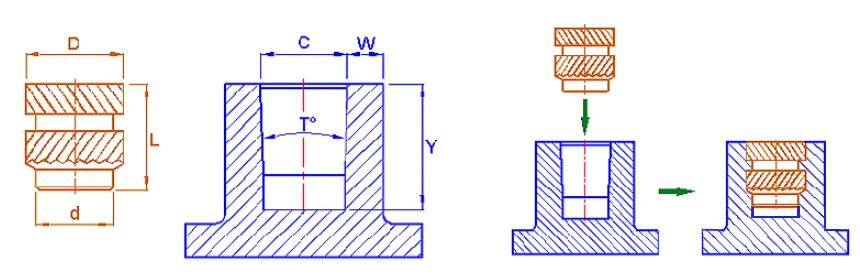

مطابقة الثقوب البلاستيكية مع المكسرات
D: القطر الخارجي الجوز
L: طول الجوز
d: قطر قاعدة الجوز
C: قطر الفتحة البلاستيكية
W: سمك جدار الفتحة البلاستيكية
Y: عمق ثقب البلاستيك
الdالبعد (قاعدة الجوز) - يسمى أيضًا قسم تحديد موقع الدليل - يتناسب معCالقسم (ثقب بلاستيكي) قبل التضمين. أسفل الجوزdيجب أن يكون الجزء أصغر قليلاً من قطر الفتحة الداخلية للبلاستيكCللسماح لتحديد المواقع.
الDالبعد (القطر الخارجي الجوز) يطابقCالبعد (قطر الفتحة البلاستيكية). على سبيل المثال ، في المكسرات للهاتف المحمول ، يكون قطر الفتحة الداخلية البلاستيكية عمومًا أقل من 0.25 إلى 0.3 مم من القطر الخارجي الجوز.
الLالبعد (طول الجوز) يطابقYالبعد (عمق ثقب البلاستيك). عادةً ما يكون عمق الثقب هو 0.5-1.0 مم من طول الجوز لتوفير خزان راتنج.
W(سمك الجدار) يجب أن يكون عمومًا 0.8-1.0 مم أو أكثر. كلما زاد حجم الجوز ، زاد سمك الجدار المطلوب.
مزايا وتطبيقات المكسرات ذرة الساخنة
المزايا:
التجميع السهل والتفكيك
نسبة عالية من السحب وعزم الدوران
خيوط قابلة لإعادة الاستخدام مع أداء قفل قوي
انخفاض متطلبات مهارة المشغل ، التثبيت الموثوق به
لتوفير الفضاء في التصميم الطول
تصميم ثقب مبسط
مناسبة لبعض الظروف ذات درجة الحرارة العالية
التطبيقات:
يتم استخدام المكسرات النحاسية ذرة الساخنة على نطاق واسع في الإلكترونيات والأجهزة والبلاستيك والإضاءة والألعاب والأدوات الصحية والأثاث والأجهزة الطبية والمعدات الرياضية.
تشمل الأمثلة:
الحوامل البلاستيكية كمبيوتر المحمول
علب جهاز GPS
علب الجهاز
عبارات الهاتف المحمول
علب أجهزة الاتصالات اللاسلكية
العلب البلاستيكية للأجهزة المنزلية
قطع غيار السيارات
الصمامات
المفاتيح الكهربائية
