Installation من إدراج النحاس للبلاستيك
صامعات ذوبان الساخنة:
التضمين الساخن ذوبان هو طريقة الإدراج الأكثر شيوعا والقياسية. عادة ما يتم ذلك باستخدام آلة ذوبان ساخن أو مكواة لحام كهربائية يدوي لتضمين الجوز.
الصواميل صب الحقن:
يتطلب صب الحقن تحكمًا صارمًا على حجم ثقب الجوز ، بشكل عام في 0.05 مم. وذلك لأن الجوز ثابت بواسطة دبوس صب ووضعه في آلة صب الحقن. يتم التحكم في حجم ثقب الجوز بحجم دبوس القولبة.
المكسرات بالموجات فوق الصوتية:
التضمين بالموجات فوق الصوتية هو عملية تستخدم الاهتزازات بالموجات فوق الصوتية لإنشاء الاحتكاك بين الجوز والجزيئات السطحية أو الداخلية من الشغل. هذا الاحتكاك يرفع درجة الحرارة في الواجهة. عندما تصل درجة الحرارة إلى نقطة تليين المادة ، يتم تضمين الجوز في الجزء البلاستيكي. بعد توقف الاهتزاز ، تبرد قطعة العمل وتصلح تحت الضغط.

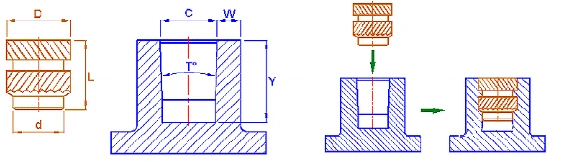

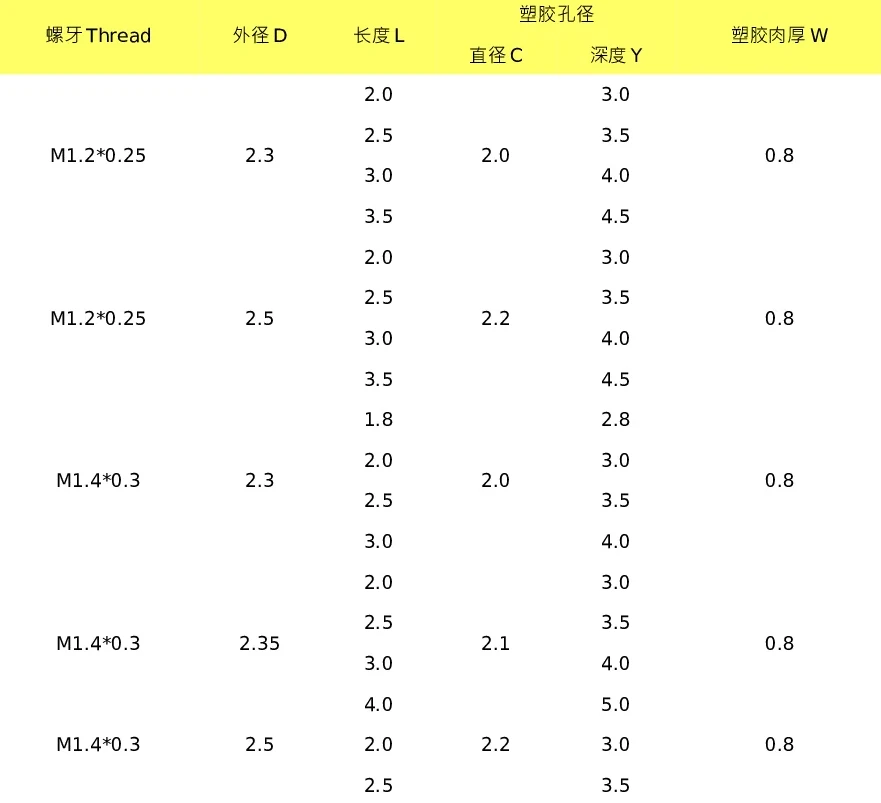

تصميم ثقب البلاستيك معلمات اختيار الجوز
د بعد (قاعدة الجوز):
البعد D هو قاعدة الجوز ، والتي يشار إليها أيضًا باسم الجزء التوجيهي والموقع. قبل التضمين ، يناسب الجزء البلاستيكي ، لذلك يجب أن يكون البعد D أصغر من القطر الداخلي لفتحة رئيس البلاستيك (C) لتسهيل تحديد المواقع المناسبة.
د بعد (القطر الخارجي الجوز):
البعد D هو القطر الخارجي للجوز ، والذي يجب أن يتطابق مع القطر الداخلي لفتحة رئيس البلاستيك (C). عادةً ما يكون القطر الداخلي لفتحة رئيس البلاستيك حوالي 0.25-0.3 مم من القطر الخارجي للجوز.
البعد (طول الجوز):
يمثل L طول الجوز ، والذي يجب أن يتناسب مع عمق ثقب رئيس البلاستيك (Y). بشكل عام ، يكون عمق الفتحة البلاستيكية أكبر 0.5-1.0 مم من طول الجوز للسماح بتخزين البلاستيك.
ث الأبعاد (سمك جدار الفتحة البلاستيكية):
البعد W هو سمك جدار الفتحة البلاستيكية. عادة ما يكون سمك جدار ثقب رئيس البلاستيك 0.8-1.0 مم أو أكثر. أكبر الجوز ، كلما كان الجدار البلاستيكي أكثر سمكا.
تأثير حجم ثقب رئيس البلاستيك على إدخال الجوز
|
الإدراج المثالي:عندما يتم اختيار أحجام الجوز والبلاستيك بشكل صحيح ، يتم تضمين الجوز بشكل مثالي في البلاستيك.
|
|
|
ثقب كبير للغاية (الشكل 2): إذا كان الجوز صغيرًا جدًا وكان ثقب رئيس البلاستيك كبيرًا جدًا ، فلن ينخرط الجوز بشكل صحيح مع البلاستيك ، مما يؤدي إلى عدم كفاية قوة الالتواء. |
|
|
ثقب صغير للغاية (الشكل 3): إذا كان الجوز كبيرًا جدًا وكان ثقب رئيسه صغيرًا جدًا ، فقد يتسبب ذلك في تدفق بلاستيكي أو تكسير. |
|
إذا كانت كل من أحجام الجوز والبلاستيك صحيحة ، ولكن لا تزال هناك مشكلات غير طبيعية ، يمكن النظر في تصميمات التحسين.
مثال 1: قوة الالتواء غير الكافية بسبب عمق ثقب رئيسه الضحل
إذا كان عمق ثقب المدير ضحلًا جدًا ، فقد يؤدي اختيار الجوز المزدوج إلى عدم كفاية مشاركة بلاستيكية في فتحة الجوز ، مما يؤدي إلى انخفاض قوة الالتواء. في مثل هذه الحالات ، يوصى بتعيين عمق ثقب الرئيس على 2.5 مم أو أكثر ، ويجب أن يكون طول الجوز 2.0 مم بشكل عام أو أكثر. إذا لم يكن تعديل العفن ممكنًا ، فإن التحول إلى صامدة واحدة مع طول فتحة أكبر (BS1) يمكن أن يساعد في تحسين المشاركة وزيادة قوة الالتواء.

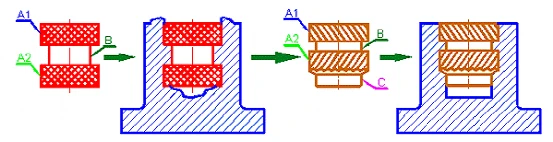

مثال 2: الفائض البلاستيكي وتكسير حفرة رئيسه
إذا تم استخدام نمط الجوز الموضح في الصورة اليسرى ، فسيتوسع الجوز في أجزاء A1 و A2 أثناء التضمين ، في حين أن الجزء B يتقلص بشكل حاد ، مما يجعل من الصعب على البلاستيك التدفق. هذا قد يؤدي إلى الفائض البلاستيكي أو التكسير. لتجنب ذلك ، يمكن إضافة جزء دليل (ج) للمساعدة في وضع الجوز بدقة داخل الفتحة البلاستيكية ، مما يؤدي إلى تحسين الكفاءة والعائد. يشكل تصميم الجوز ، مع الأخدود بزاوية 90 درجة و 45 درجة ، عقدًا عالية القوة تقاوم قوى الالتواء ، مما يزيد بشكل كبير من قوة الالتواء.
