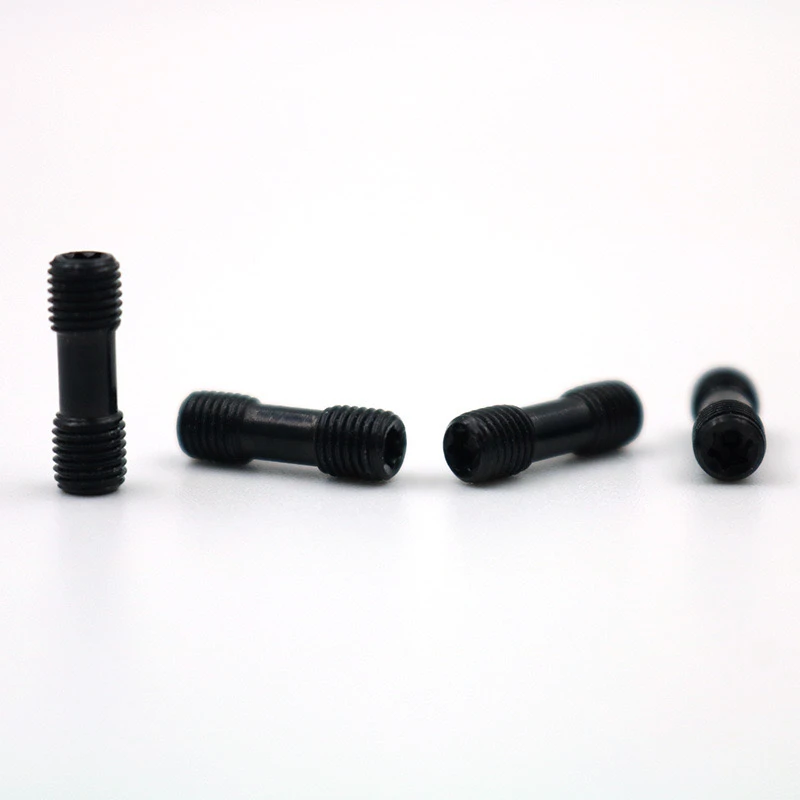

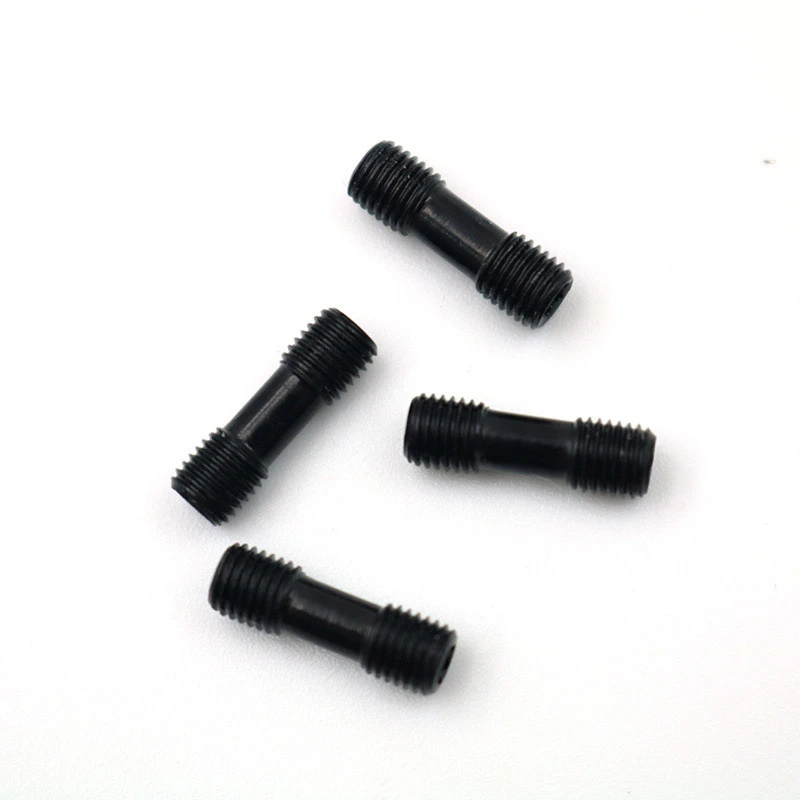

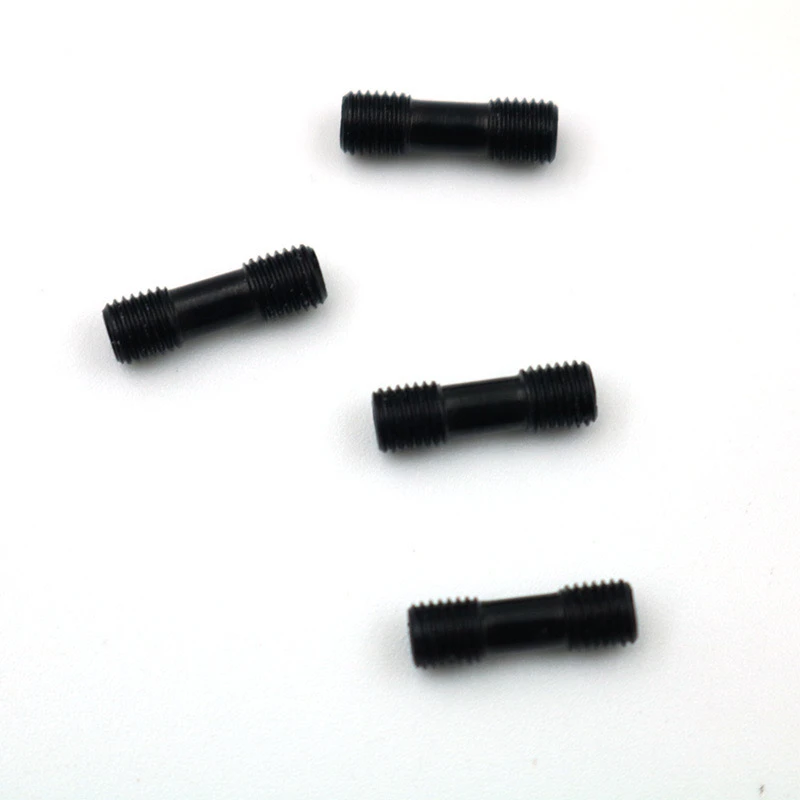

البراغي المزدوجة غير القياسية(M5/M6/M8) في إكسسوارات شريط أدوات أدوات CNC على مستوى 12.9 تستخدم بشكل أساسي للاتصالات عالية القوة بين شريط أدوات التحول وحامل الأدوات أو غيرها من الملحقات. فيما يلي تفسير لاستخدامه.
1. استخدام مسامير مزدوجة غير قياسية
التصميم المزدوج للرؤوس: تختلف مواصفات مؤشر الترابط في كلا الطرفين ، مما يسمح بتوصيل مكونات بأحجام مختلفة لمعالجة قيود المساحة أو مشكلات التوافق.
التخصيص غير القياسي: تم تصميمه وفقًا للاحتياجات الخاصة لهيكل شريط الأدوات لضمان مطابقة دقيقة.
2. خطوات الاستخدام والاحتياطات
تأكيد الاختيار
مطابقة مؤشرات الترابط: قم بتأكيد مواصفات مؤشر الترابط في كلا طرفي المسمار (مثل نهاية M5 يربط الشفرة ويتم تثبيت نهاية M6 بشريط الأدوات).
الطول والقوة: يجب أن يكون الطول غير القياسي متسقًا مع عمق فتحة شريط الأدوات ،والمسامير 12.9 على مستوىيجب أن تكون مجهزة بتصميم مضاد للعلاج.
عملية التثبيت
تنظيف الفتحة الملولبة: استخدم الهواء المضغوط أو فرشاة لإزالة ملفات الحديد وبقع الزيت في فتحة شريط الأدوات.
تزييت الخيط: ضع كمية صغيرة من شحم ثاني كبريتيد الموليبدينوم لتقليل الاحتكاك ومنع اللحام البارد.
التحكم المسبق: استخدم مفتاح عزم الدوران لتشديده وفقًا للمعايير لتجنب الإفراط في الإثارة والتسبب في انزلاق الخيط.
1. استخدام مسامير مزدوجة الرؤوس غير القياسية
تستخدم البراغي المزدوجة غير القياسية بشكل أساسي للتوصيلات عالية القوة بين قضبان أدوات الدوران والشفرات أو أصحاب الأدوات أو غيرها من الملحقات. تشمل خصائصها:
12.9 درجة عالية من القوة: تصل قوة الشد إلى 1220 ميجا باسكال ، ومناسبة لسيناريوهات تصنيع CNC عالية التحميل وعالي السرعة.
تصميم مزدوج الرؤوس: مواصفات مؤشر ترابط مختلفة في كلا الطرفين (مثل M5/M6/M8) ، وتستخدم لتوصيل مكونات بأحجام مختلفة لحل قيود المساحة أو مشكلات التوافق.
التخصيص غير القياسي: تم تصميمه وفقًا للمتطلبات الخاصة لهيكل شريط الأدوات (مثل الطول وعمق الخيط) لضمان المطابقة الدقيقة.
2. خطوات الاستخدام والاحتياطات
تأكيد الاختيار
مطابقة مؤشرات الترابط: قم بتأكيد مواصفات مؤشر الترابط في كلا طرفي المسمار (مثل نهاية M5 متصلة بالشفرة ونهاية M6 مثبتة على شريط الأدوات).
الطول والقوة: يجب أن يكون الطول غير القياسي متسقًا مع عمق ثقب شريط الأدوات ، ويجب أن تكون مسامير الصف 12.9 مزودة بتصميم مضاد للعلاج.
عملية التثبيت
تنظيف الثقوب الملولبة: استخدم الهواء المضغوط أو فرشاة لإزالة ملفات الحديد وبقع الزيت في الثقوب الملولبة من شريط الأدوات.
تزييت الخيط: تطبيق كمية صغيرة من شحوم ثاني كبريتيد الموليبدينوم لتقليل الاحتكاك ومنع اللحام البارد.
التحكم المسبق: استخدم مفتاح عزم الدوران لتشديده وفقًا للمعايير لتجنب الإفراط في الإثارة والتسبب في انزلاق الخيط.
تدابير مكافحة الطوائف
تطبيق الغراء: يمكن تطبيق غراء الخيط المقاوم للدرجات الحرارة العالية (مثل loctite 262) في ظروف درجة حرارة عالية لمنع تخفيف الاهتزاز.
قفل الجوز المزدوج: إذا سمح الهيكل ، يمكن إضافة جوز القفل إلى أحد طرفي المسمار.
الصيانة والتفتيش
التفتيش المنتظم: تحقق مما إذا كان المسمار فضفاضًا بعد كل 8 ساعات من المعالجة ، وخاصة في ظروف القطع الثقيلة.
معيار الاستبدال: استبدل فورًا عند ارتداء الخيط أو انزلاق الرأس أو تشوه التمدد.
ثالثا. معالجة المشكلات المشتركة
اختلال الخيط: عندما لا تتطابق البراغي غير القياسية مع وضع الفتحة ، يجب مراجعة الرسم لتجنب الشبك القسري والأضرار التي لحقت شريط الأدوات.
الكسر المسمار: تحقق من وجود عيوب تامة أو المواد ، وأعطي الأولوية للمسامير المقاومة للصدأ مع طلاء النيكل أو علاج التزود.
رابعا. أمثلة سيناريو التطبيق
تعديل شريط الأدوات: عندما يكون ثقب المسمار الأصلي M6 ، ولكن يجب توصيل الشفرة بـ M5 ، استخدم مسامير مسمار M5/M6 للانتقال.
المناطق المقيدة للمساحة: تحل مسامير مسمار البراغي التقليدية + المكسرات لتوفير مساحة التثبيت.
من خلال الاستخدام الموحد والصيانة المنتظمة ، يمكن للبراغي غير القياسية أن تحسن بشكل كبير من ثبات أنظمة أدوات CNC وحياة.
