فيما يلي دليل مستخدم مفصل لملحقات شريط أدوات تحويل CNC 12.9مسامير) ، وتغطية كل من الأساسيات التقنية والتوجيه العملي.
1. نظرة عامة على وظيفة الملحقات
Shims: دعم الإدراج ، وتوزيع قوى القطع ، ومنع التقطيع ، وضبط ارتفاع الإدراج لمطابقة خط الوسط شريط الأدوات.
المواد: عادة كربيد أو الصلب المتصلب ، مطابقة صلابة الإدراج.

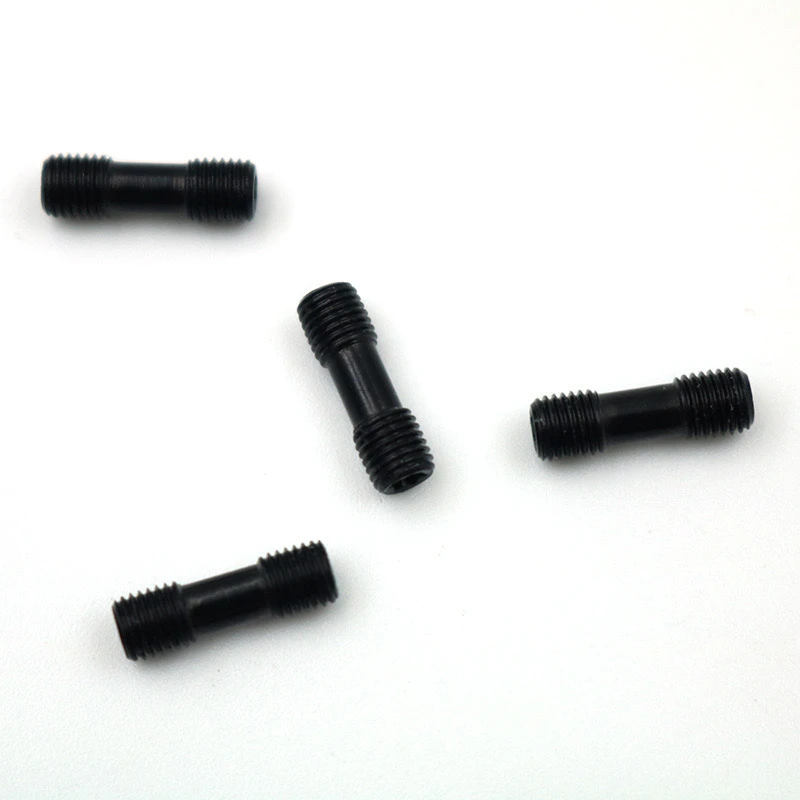

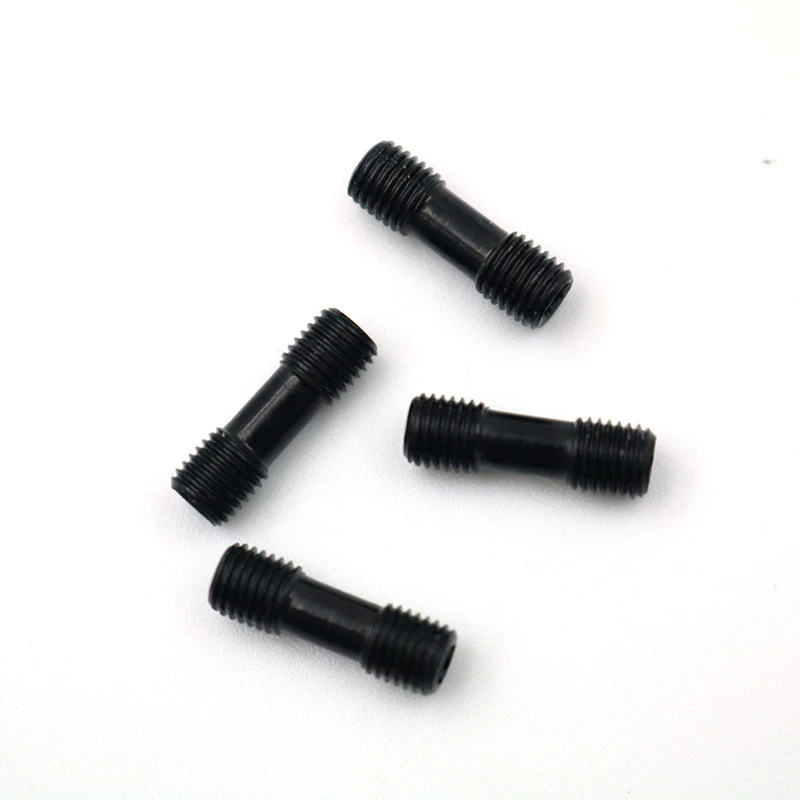

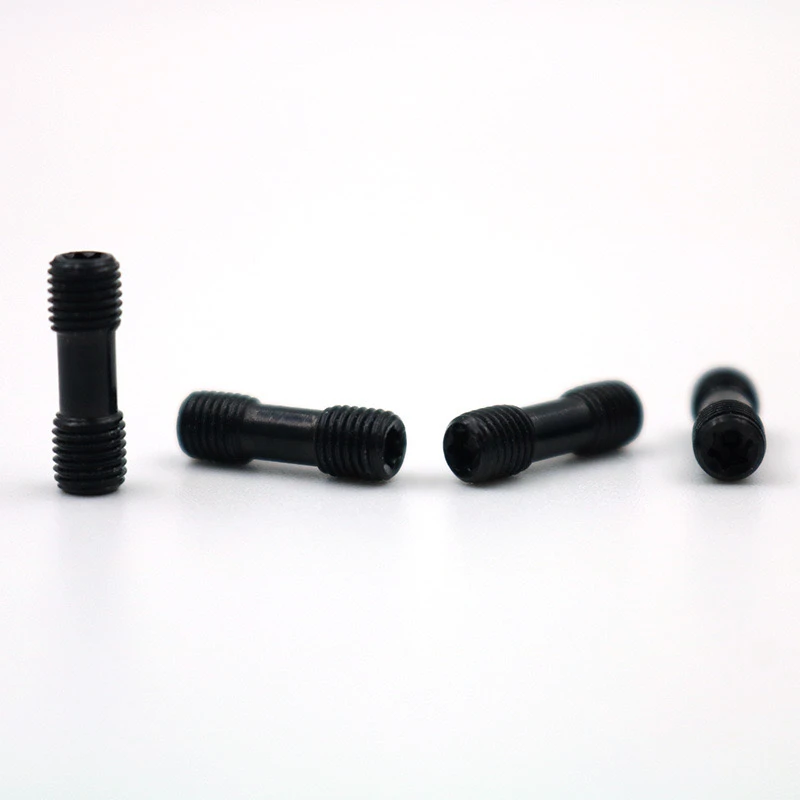

مسامير مسمار غير قياسية (M5/M6/M8)
الميزات: التصميم ذو القوة المرتفعة 12.9 ذات الطابع المزدوج (ربما مع ملاعب/أقطار مختلفة في كل نهاية) ، مناسبة لسيناريوهات التثبيت الخاصة.
الغرض: يربط الإدراج إلى شريط الأدوات ، واستيعاب أخاديد الأدوات غير القياسية أو تكوينات Shim الخاصة.
الثاني. تعليمات الاستخدام والاحتياطات
1. إعداد ما قبل التثبيت
التنظيف والتفتيش
قم بتنظيف فتحة شريط الأدوات الخيوط ، وسطح ملامسة Shim ، وأفسدمع الكحول لإزالة الزيت والحطام.
فحص سلامة الخيط (خاصة بالنسبة للبراغي غير القياسية ، تحقق من أنها تتطابق مع فتحة شريط الأدوات.
تحقق من مطابقة الملحقات: تأكد من أن سمك Shim يطابق نموذج الإدراج (راجع دليل الأداة).
تتطلب مسامير المسامير غير القياسية طرفين متميزين: إحدى الطرفين تؤمن عادة حامل الأدوات ، بينما يحتفظ الآخر بالإدراج في مكانه (وضع علامة على الملعب).
2. إجراء التثبيت
وضع Shim
أدخل بدقة Shim في فتحة حامل الأدوات ، مما يضمن عدم وجود إمالة (استخدم كوبًا مكبرة لتفقد الملاءمة).
تثبيت الإدراج
يجب أن تكون حافة إدراج إدراج موجهة في الاتجاه الصحيح (على سبيل المثال ، لأدوات الدوران الخارجي ، يجب أن تواجه الحافة المتطورة لأعلى).
تشديد مسامير مسمار
خطوات:
أ. أولاً ، قم بتشديد المسمار يدويًا في ثقب خيط حامل الأدوات (لتجنب الاختلال).
ب. استخدم مفتاح عزم الدوران لتشديد خطوتين: ما قبل التغلب على 50 ٪ من عزم الدوران المقنن ، ثم تشديد بالكامل (على سبيل المثال ، عزم الدوران النموذجي لمسمار M8 هو 25-30 N · M).
النقاط الرئيسية:
إذا كانت خيوط المسمار مختلفة ، فإن النهاية الخشنة تؤمن حامل الأدوات ، في حين أن الطرف الدقيق يحمل الإدراج في مكانه.
لا تستخدم مواد التشحيم (يمكن أن يؤثر ذلك على معامل الاحتكاك ويسبب تجاوز أو تخفيف).
3. التكليف والتحقق
معايرة الارتفاع: استخدم Setter أداة للتحقق من ارتفاع مركز Tool Tip. إذا كان الانحراف يتجاوز 0.02 ملم ، استبدل Shim أو اضبطه.
اختبار القطع: قم بتشغيل الماكينة بسرعة منخفضة ولا يوجد حمولة لمراقبة ما إذا كانت الشفرة تتحرك. بعد تصنيع القطعة الأولى ، تحقق من الانتهاء من السطح.
ثالثا. استكشاف الأخطاء وإصلاحها المشاكل الشائعة
الكسر المسمار:
السبب: الخيوط المفرطة أو المحسوسة.
الحل: استبدل المسمار واستخدم مفتاح عزم الدوران للتحقق من مؤشرات ترابط حامل الأدوات للتلف.
إدراج التحول:
السبب: لامع غير متكافئ أو غير متشدد.
الحل: إعادة تنظيم سطح التلامس Shim وشد مرة أخرى إلى عزم الدوران القياسي.
رابعا. توصيات الصيانة
التفتيش المنتظم: تحقق من البراغي من أجل الرخاوة كل 8 ساعات (العلامات هي مساعدة).
دورة استبدال الملحقات:
Shim: استبدل إذا كان المسافة البادئة أو التآكل يتجاوز 0.1 مم.
براغي الصف 12.9: تجاهل بعد 5 عمليات إعادة استخدام أو إذا لوحظ تشوه الخيط.
يمكن للتشغيل الموحد والاهتمام الدقيق بالتفاصيل أن يحسن حياة الأدوات بشكل كبير ودقة الآلات. يوصى بالاحتفاظ بسجل لنموذج الملحقات لاستبداله السريع.
