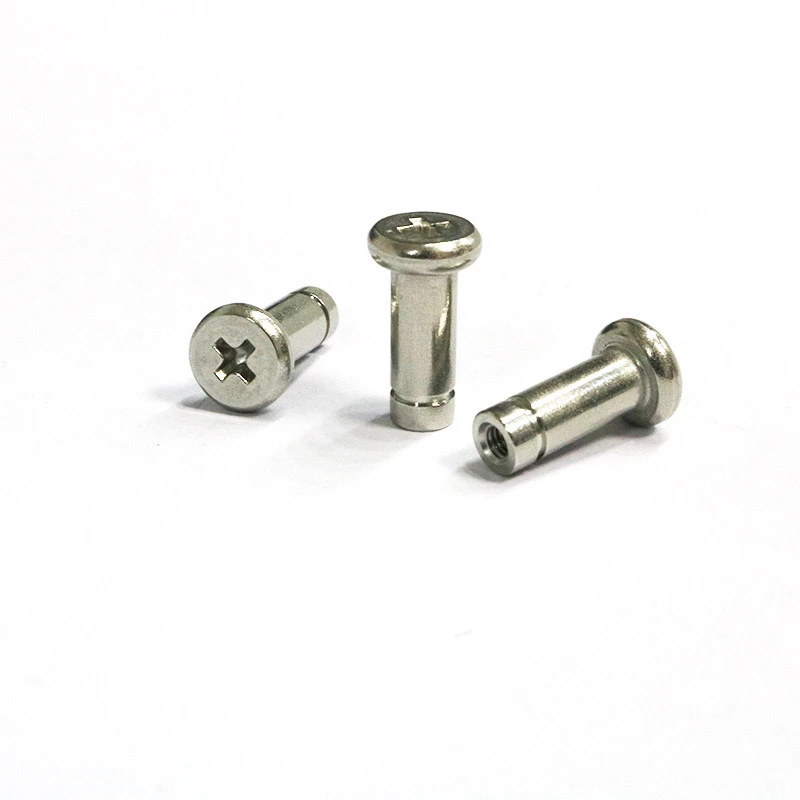

فيما يلي دليل مفصل لاستخدامالفولاذ المقاوم للصدأ 304صليب دبابيس/دبابيس/دبابيس/محدد circlip (أسطواني ، أحجام M3-M10) ، مصنفة حسب سيناريو التطبيق.
I. نظرة عامة على المنتج
المادة: A 2 304 الفولاذ المقاوم للصدأ ، مقاوم للتآكل ، مناسب للبيئات الرطبة ، الحمضية ، والقلوية.
سمات

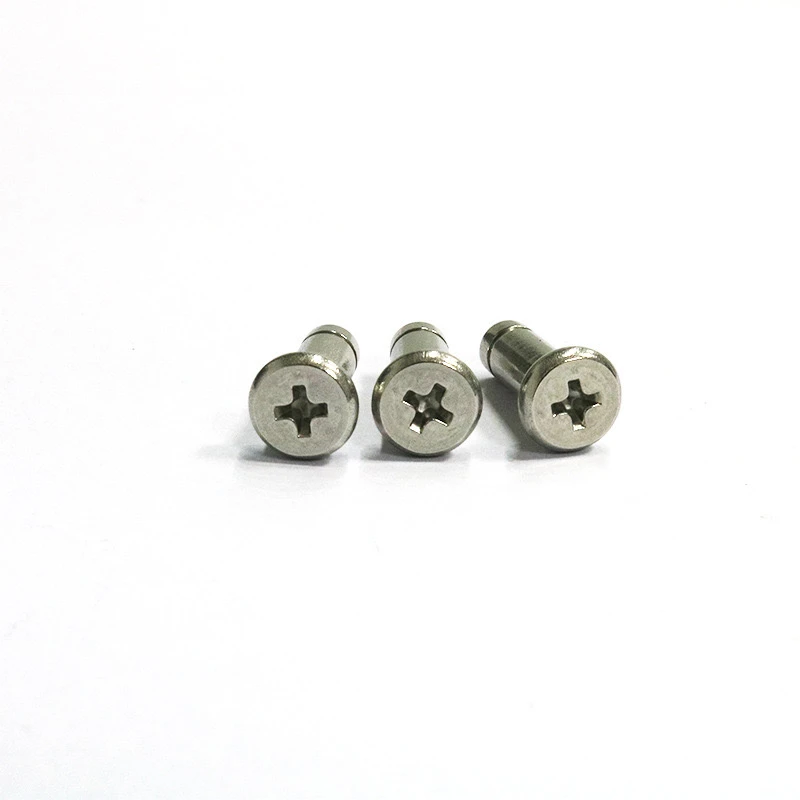

Cross Head: يمكن تثبيته باستخدام مفك البراغي Phillips ، بتصميم غير انزلاق.
Slotted: يتم استخدام الفتحة لتثبيت circlip ، ومنع الإزاحة المحورية.

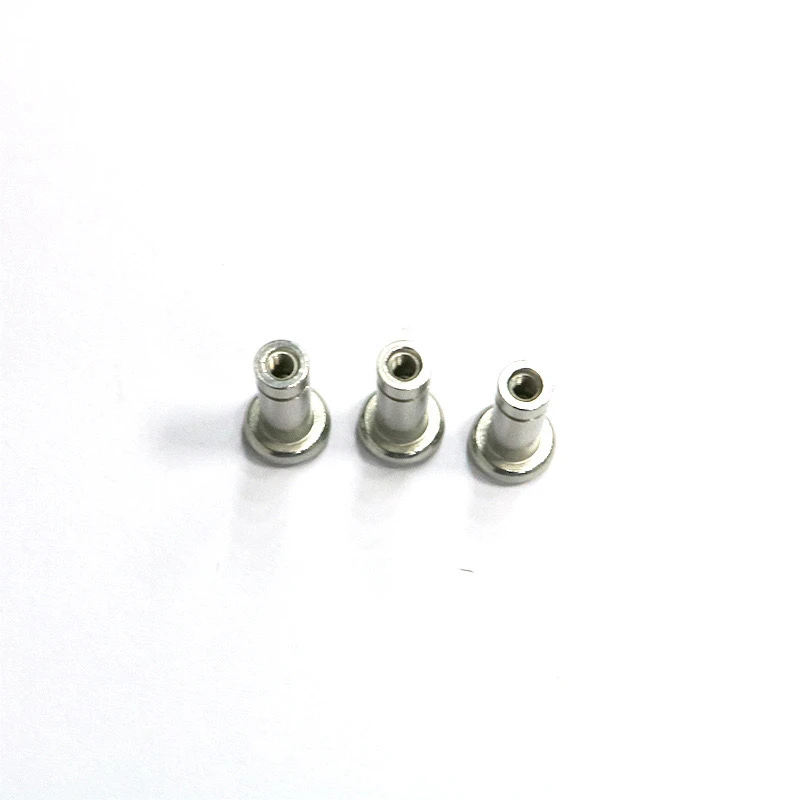

قضيب عادي أسطواني: يناسب الدقة الفتحة لتحديد المواقع أو الاتصال.
الأحجام المشتركة: M3 ، M4 ، M5 ، M6 ، M8 ، M10 (قطر x الطول اختياري).
الثاني. التطبيقات الأساسية
دبابيس الموقع: تستخدم لمحاذاة المكونات الميكانيكية (مثل القوالب وصناديق التروس) ، وتأمينها في مكانها من خلال ملاءمة التداخل.
مثال: اضغط على دبوس M6 في فتحة قاعدة ثم قم بتوصيل لوحة غطاء لضمان التركيز.
إصلاح العمود: يستخدم كعمود دوار ، مع circlip في النهاية لمنع تداعيات.
الاتصال الهيكلي: يستعل المكسرات البراغي ، المناسبة للتطبيقات التي تتطلب تفكيكًا متكررًا.
ثالثا. خطوات التثبيت
1. التثبيت الأساسي (بدون circlip)
الأدوات: براغي فيليبس ، مطرقة مطاطية.
عملية:
أ. قم بتنظيف الفتحة للتأكد من أنها خالية من البورس.
ب. قم بمحاذاة الفتحة وقم بتثبيط الدبوس يدويًا حتى يجلس بالكامل في الفتحة المتقاطعة.
ج. تشديد مع مفك البراغي (عزم الدوران المرجعي: M3 ≈ 0.5 N · M ، M8 ≈ 10 N · M).
2. تركيب circlip (تصميم مضاد للانزلاق)
الأدوات: الزردية circlip ، الفرجار.
الخطوات الرئيسية:
أ. قم بقياس قطر فتحة الدبوس وتطابق مع circlip المقابلة (على سبيل المثال ، m5 دبوس مع circlip 5 مم).
ب. أدخل الدبوس في الفتحة واستخدم كماشة circlip لإثارة circlip في الفتحة.
ج. تأكد من أن circlip يجلس بالكامل في الفتحة لمنع تخفيف.
3. التداخل المناسب للتثبيت
التطبيق: تحديد المواقع عالية الدقة (على سبيل المثال ، محمل المقعد).
طريقة:
الجهاز قطر الفتحة إلى 0.01-0.03 مم أصغر من الدبوس.
قم بتجميع باستخدام طريقة الضغط أو التجميد (تقليص الدبوس) لتجنب التشوه الناجم عن التأثير.
رابعا. احتياطات
توصية الاختيار: 316 يفضل الفولاذ المقاوم للصدأ للبيئات الرطبة ؛ الأحمال الديناميكية تتطلب التحقق من قوة القص.
محرمات التثبيت: لا تقم بإفراط في توحيد ، لأن هذا قد يتسبب في تجريد العطلة المتقاطعة.
يجب أن يتجنب فتحة circlip مسار الحركة لمنع التعطل العرضي.
الصيانة: تحقق بانتظام من مرونة circlip وتليين مع WD-40 في حالة حدوث الصدأ.
V. حلول المشكلات الشائعة
المشكلة 1: دبوس فضفاض.
الحل: استخدم مادة لاصقة اللاهوائية أو استبدل الدبوس بحجم أكبر (على سبيل المثال ، M4 إلى M5).
المشكلة 2: circlip منفصلة.
الحل: تحقق من الشق للارتداء واستبداله بغطاء أكثر سمكا.
السادس. مثال التطبيق
M3/M4: لوحات دوائر تحديد المواقع لأدوات الدقة.
M6/M8: مفصلات الآلات الزراعية وتصاعد أسطوانة حزام النقل.
M10: اتصالات قوس المعدات الثقيلة ، مع الينابيع الاحتفاظ المزدوجة لحماية الاهتزاز.
من خلال التحديد المناسب والتثبيت المناسب ، يوفر هذا النوع من الدبوس اتصالًا ميكانيكيًا موثوقًا للغاية وتحديد المواقع.
