كوب - سداسية الرأسمسامير المقبسمع تصميم مؤشر ترابط نصف - هو مثبت ميكانيكي شائع. يشرح ما يلي كيفية استخدام كوب - براغي مقبس السداسي. سيغطي هذا القسم خصائصه ، والسيناريوهات المعمول بها ، وتعليمات الاستخدام ، والاعتبارات الرئيسية ، والأسئلة المطلعة بشكل متكرر.

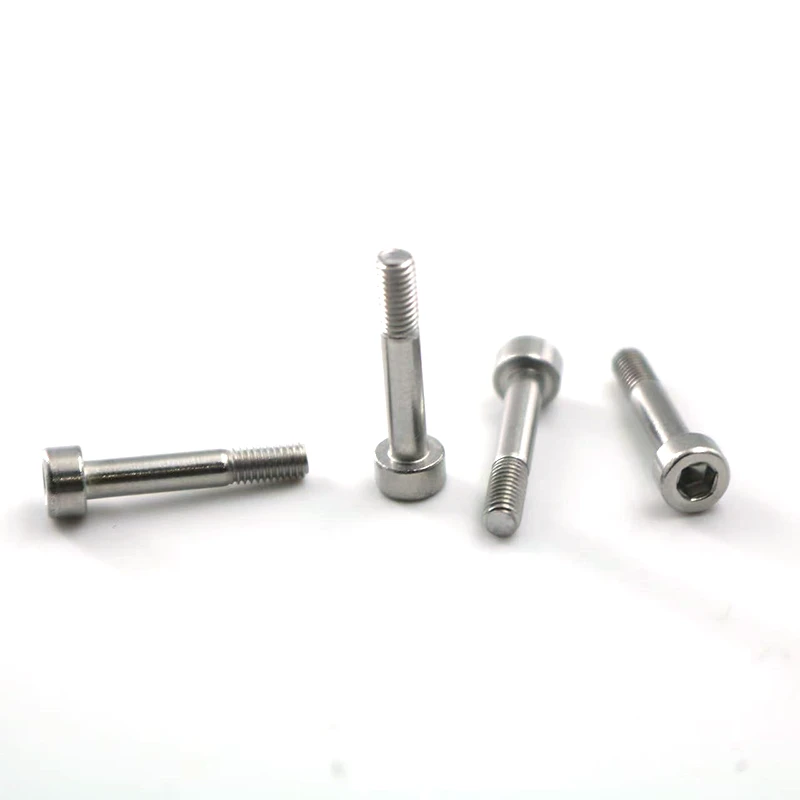

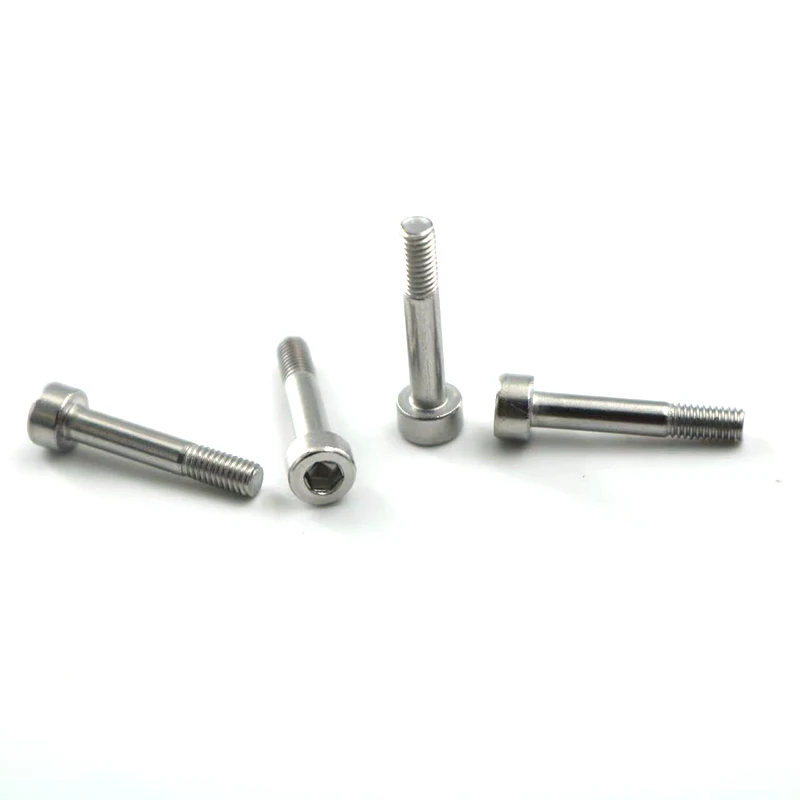

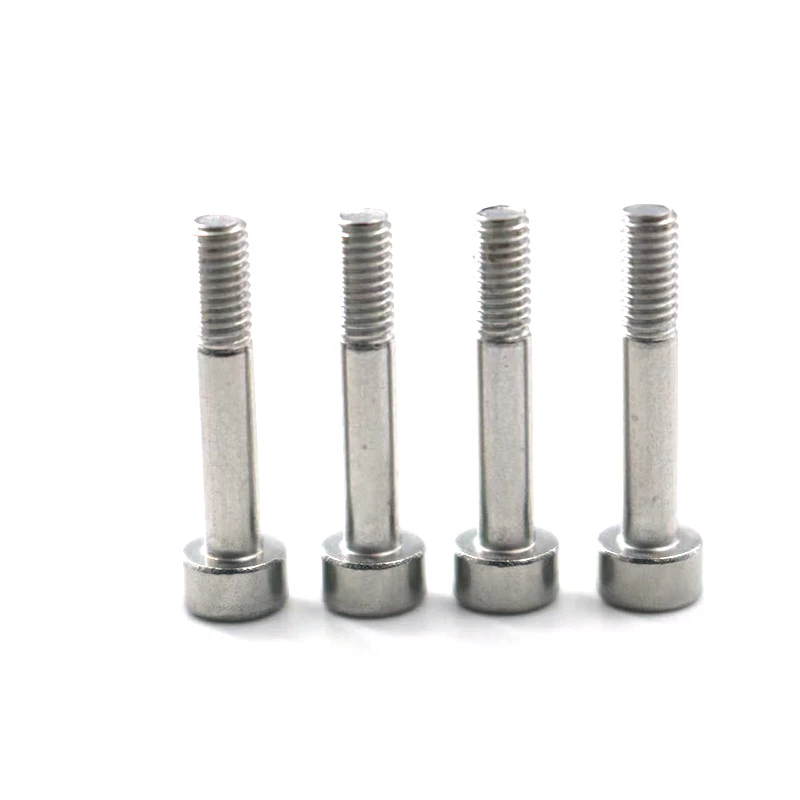

1. كوب - مسامير مقبس سداسية الرأس مع تصميم مؤشر ترابط نصف -
كوب - الرأس: رأس أسطواني مع أعلى مسطح وجوانب أسطواني رأسية. يوفر هذا التصميم سطحًا كبيرًا للاتصال وجع وضغط -.
Hexagon: يحتوي الرأس على ثقب سداسي ويتطلب مفتاحًا ألين لتشديده وتخفيفه.
مؤشر ترابط نصف -: يتكون عرق المسمار من قسمين:
عادي: القسم غير المباشر ، بطول محدد.
الموضوع: القسم الخيوط.
المواصفات المترية (M3 ، M4 ، M5): يشير إلى قطر الخيط الاسمي. M3 هو 3 مم ، M4 هو 4 مم ، و M5 هو 5 مم. هذه هي أحجام المسمار المتري الأكثر استخداما.
تم تصميمه لـ: يوفر Slain Shank عبارة عن خلوص انتقالي أو عن كثب مع ثقب من خلال- للمكون المتصل. إنه يوفر مقاومة المواقع ، والتوسيط ، ومقاومة القص مع منع الخيوط من المشاركة في القص ، وبالتالي حمايتها من التلف. يشارك الجزء المربوطة بشكل كامل الثقب المتصلة للجزء الآخر ، مما يوفر قوة تثبيت محورية قوية.
الثاني. التطبيقات والمزايا
التطبيقات: الاتصالات التي تتطلب تحديد موقع وتوسيط دقيق: يناسب القضيب السلس في الثقب من خلال - لمنع الحركة الشعاعية بين الجزأين. تشمل التطبيقات الشائعة الهياكل الميكانيكية ، والرقص ، والقوالب ، ومعدات الأتمتة ، والطابعات ثلاثية الأبعاد.
الاتصالات التي تتطلب مقاومة القص: يكون للقضيب الناعم قطرًا أكبر (يساوي القطر الرئيسي للخيط) ويمكنه تحمل قوى عمودي على محور المسمار أفضل من الخيوط.
الاتصالات التي تتطلب تفكيكًا متكررًا: يوفر محرك الأقراص السداسي عزم دوران عالي وأقل عرضة للتجريد ، مما يجعله أكثر موثوقية من Phillips أو البراغي المرسومة.
التطبيقات التي تتطلب قيود الفضاء: بالمقارنة مع مسامير الرأس السداسية ، لا يحتوي رأس الكأس على مساحة مفتاحه المكشوف ولا يتطلب سوى فتحة واحدة للتشغيل ، مما يجعله أكثر إحكاما.
المزايا: حمولة عالية - سعة تحمل: يحتوي الرأس على منطقة اتصال كبيرة ، تحميل مسبق مرتفع ، واتصال آمن.
الدقة العالية: محرك الأقراص السداسي هو أقل عرضة للانزلاق ويمكن أن يطبق عزم الدوران الدقيق.
أنيق ومرض جمالي: بعد التثبيت ، يتعرض الرأس ، مما يمنحه مظهرًا صناعيًا وقويًا أكثر من COU.
ثالثا. خطوات وأساليب الاستخدام التفصيلية
تحضير:
اختر المسمار الصحيح: قم بتأكيد مواصفات المسمار وطولها وتصنيف الأداء وفقًا لمتطلبات التصميم. حدد مفتاح الربط السداسي الصحيح: استخدم دائمًا مفتاحًا يتطابق تمامًا مع حجم رأس المسمار.
تحذير: يمكن أن يؤدي استخدام وجع صغير الحجم إلى إتلاف مفتاح الربط والفتحة المسمار ، مما يجعل من المستحيل إزالة المسمار.
ثقوب الآلات
من خلال الثقوب: يجب أن يكون قطر ثقب الحفر أكبر قليلاً من قطر العمود المصقول للمسمار (على سبيل المثال ، يكون العمود المصقول M4 حوالي 4 مم ؛ يمكن حفر الفتحة إلى 4.2 مم أو 4.3 مم). تأكد من أن العمود المصقول يمكن أن يمر بسلاسة ودون التذبذب.
الثقوب الملولبة: النقر مطلوب. تنطبق المعايير الصارمة على قطر ثقب الحفر: يجب أن يكون عمق الفتحة الملولبة 1.2 مرة على الأقل طول المسمار.
خطوات التثبيت:
المحاذاة: قم بمحاذاة الجزأين المراد توصيلهما ، مما يضمن محاذاة الثقب والثقب الملولب.
أدخل: أدخل العمود المصقول من المسمار من خلال فتحة الجزء العلوي.
الإدراج: قم بربط المسمار بلطف في الفتحة الخيطية للمكون الأساسي عدة دورات يدويًا للتأكد من عدم وجود انحراف وأن الخيوط تنخرط بسلاسة. لا تقم أبدًا بإجبار المسمار على وجع ، لأن هذا يمكن أن يضر بسهولة الخيوط.
تشديد: باستخدام مفتاح Allen الصحيح ، أدخل رأس المسمار رأسياً حتى يتوقف. تشديد بالتساوي في اتجاه عقارب الساعة.
تطبيق عزم الدوران: للاتصالات الميكانيكية الحرجة ، استخدم مفتاح عزم الدوران على قيمة عزم الدوران الموصى به. هذا يضمن التحميل المسبق الكافي دون كسر المسمار أو إتلاف الخيوط.
رابعا. الاعتبارات الرئيسية والأخطاء الشائعة
خطأ في اختيار مفتاح الربط: يعد استخدام مفتاح الربط غير اللائق أو البالية هو السبب الرئيسي للانزلاق في خيط المسمار. بمجرد أن تنزلق الخيوط ، تصبح الإزالة صعبة للغاية.
العملية المائلة: الفشل في إدراج مفتاح الربط رأسياً وتطبيق الضغط يمكن أن يتلف ثقب المسمار في حركة "المرجع" ، مما يقلل من منطقة التلامس ويسبب الانزلاق.
إرباك من خلال - أحجام الفتحة الملولبة
خطأ: حفر من خلال الحفرة بنفس حجم ثقب القاعدة الخيوط. يمكن أن يتسبب ذلك في عدم قدرة قضيب مصقول على المرور عبر المواضيع أو فركها عند المرور ، مما يؤدي إلى إتلاف الاتصال.
خطأ: حفر الفتحة الخيطية بنفس حجم الثقب من خلال. هذا يمنع تكوين الخيط الفعال ويؤدي إلى نقص قوة التثبيت.
عزم الدوران غير الصحيح
Over - تخطي: الاتصال غير آمن ويمكن أن يخفف بسهولة ويسقط أثناء التشغيل.
Over - تشديد: يمكن أن يتسبب ذلك في تمديد المسمار أو كسره أو يتسبب في ترابط الخيط في الفتحة الملولبة ("تجريد"). البراغي الصغيرة مثل M3 و M4 هشة للغاية وعرضة بشكل خاص للكسر.
التنظيف: قبل التثبيت ، تأكد من أن ثقب المسمار خالي من الشوائب مثل ملفات الحديد والزيت ، حيث يمكن أن يؤثر ذلك على دقة عزم الدوران وقوة الاتصال.
يتيح لك دليل المستخدم المفصل هذا المنظم والبريد - فهم وتعلم كيفية استخدام هذا المسمار ، مما يضمن تلقي تجربة المنتج والقيمة التي تريدها.
