السداسية المسمارمع غسالة خطوة وإدراج هو قفل متعدد الوظائف. فيما يلي دليل لاستخدامه.

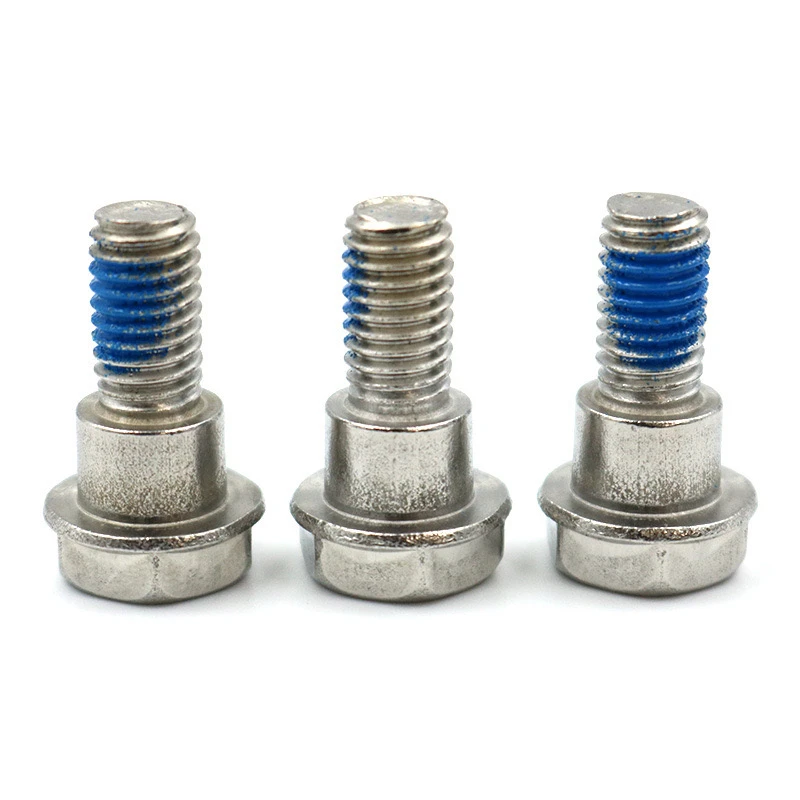

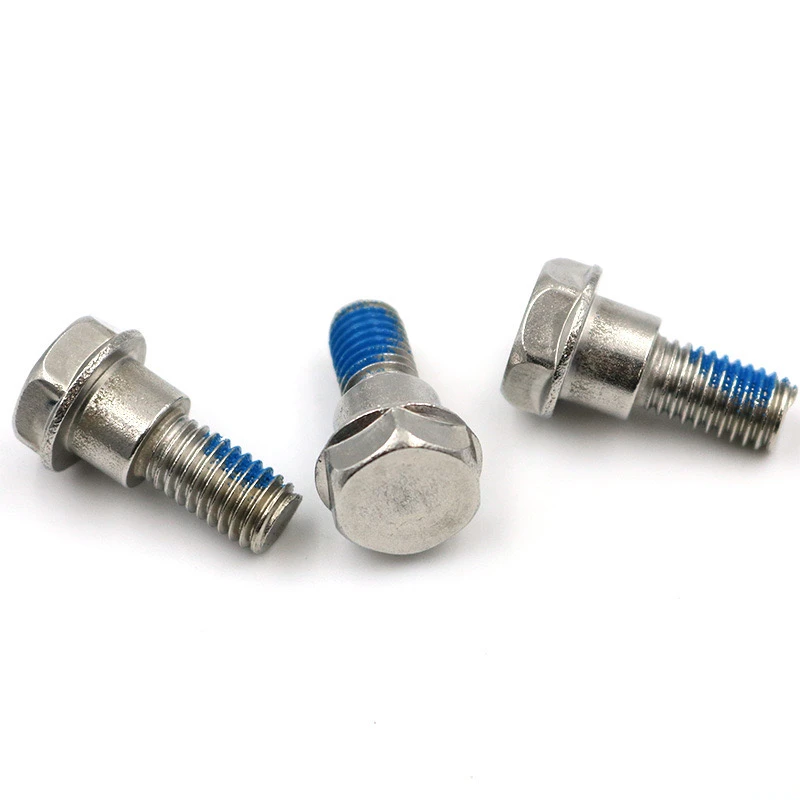

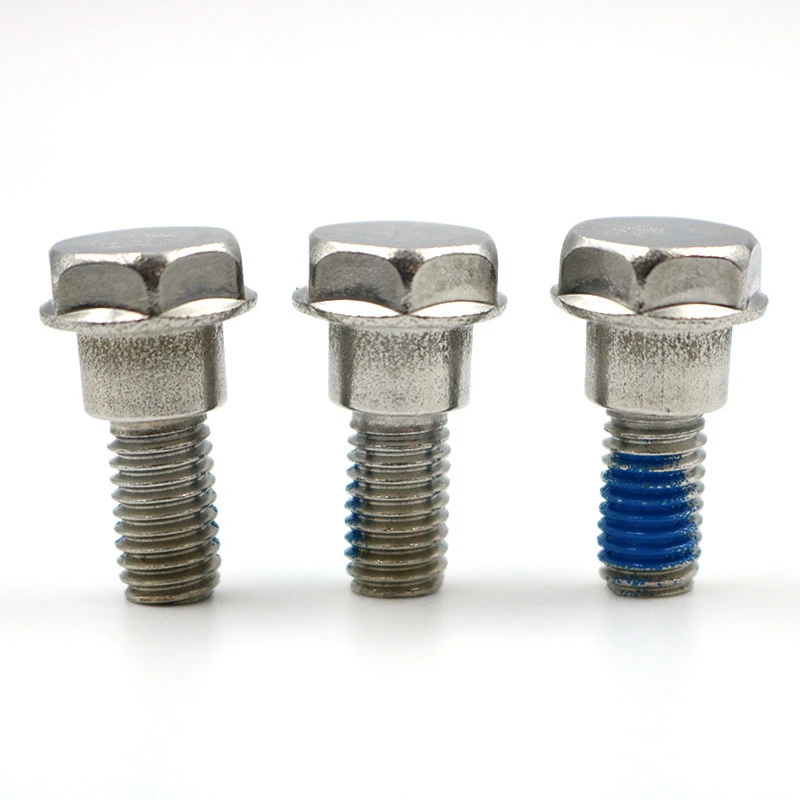

برغي مؤشر آلية السداسي مع غسالة خطوة وإدراج (M3-M6) هو مثبت متعدد الوظائف يدمج العديد من العناصر الوظيفية:
رأس سداسي: من السهل تشديد الأدوات
غسالة: التصميم المتكامل يمنع فقدان الغسالة
تصميم الخطوة: يوفر تحديد موقع دقيق
مؤشر ترابط الآلة: مناسب للاتصالات المعدنية إلى المعدن
مادة لاصقة مضادة للانزلاق: لاصق مضاد للانزلاق مسبقًا للخيوط
تعليمات
1. التحضير
تأكد من مواد الأجزاء التي يتم ربطها (موصى بها للتوصيلات المعدنية إلى المعدنية)
تأكد من أن أبعاد الفتحة الملولبة تلبي المعيار (ثقب القاعدة M3 φ2.5 ، ثقب قاعدة M4 φ3.3 ، M5 BASE HOLY φ4.2 ، M6 BASE HOLE φ5.0)
قم بإعداد الأدوات المناسبة (مفتاح المفتوح أو المقبس)
2. إجراء التثبيت
تركيب المحاذاة: أدخل المسمار رأسياً في فتحة الاتصال.
التشديد الأولي: تشديد يدويًا 2-3 المنعطفات لضمان مشاركة الخيط المناسبة.
التشديد النهائي:
استخدم مفتاح عزم الدوران لتشديد القيمة الموصى بها.
عزم الدوران الموصى به: M3 (1.5-2 N · M) ، M4 (3-4 N · M) ، M5 (6-8 N · M) ، M6 (10-12 N · M).
تحقق للتأكد من أن الحشية جالسة بالكامل على الأسطح المتصلة.
3. اعتبارات خاصة
تنشيط لاصقة مضادة للأرضية: بعد التشديد ، اترك 1-2 ساعة للمادة اللاصقة المضادة للعلاج للعلاج بالكامل.
إعادة الاستخدام: يوصى بإزالة أكثر من ثلاث مرات ، حيث أن تأثير مضاد الطووف سيقلل.
تطبيق الخطوة: يجب أن تخترق الخطوة تمامًا الفتحة في اللوحة الأولى.
سيناريوهات التطبيق
الأدوات الدقيقة: استخدم الخطوة لتحديد المواقع الدقيقة.
بيئات الاهتزاز: يمنع التصميم المضاد للعدوى التغلب.
اتصالات متعددة الألواح: حشيات متكاملة تضمن توزيع الضغط.
المعدات في الهواء الطلق: خصائص مضادة للوسيخ تتكيف مع تقلبات درجة الحرارة.
الصيانة والتفكيك
أثناء التفكيك ، قم بتطبيق عزم الدوران بنسبة 20 ٪ من تلك المستخدمة أثناء التثبيت. إذا تم علاج الطبقة اللاصقة بشدة ، فقم بتسخينها محليًا إلى 80-100 درجة لتليينها. قم بتنظيف أي مادة لاصقة متبقية من الثقوب الملولبة بعد التفكيك.
حلول المشكلات المشتركة
المشكلة: يتم تعليق المسمار في منتصف الطريق من خلال التشديد
الحل: فك وتفقد المواضيع للمادة الخارجية. لا تجبر المسمار في.
المشكلة: الغسالة لن تدور
الحل: هذه ميزة التصميم العادية. تأكد من أن سطح التلامس بين الغسالة وشغل العمل لا يزال ثابتًا أثناء التشديد.
المشكلة: انخفاض التأثير المضاد للوشم
الحل: يمكن إضافة مانع تسرب الخيط (مثل loctite 243).
الاستخدام السليم لهذا المسمار متعدد الوظائف يحسن بشكل كبير كفاءة التجميع وموثوقية الاتصال. إنه مناسب بشكل خاص للاتصالات الميكانيكية الدقيقة التي تتطلب توزيع مضادات الطول والمواقع وتوزيع الضغط.
من خلال بنيتها المتكاملة والتقنية المضادة للرضا ، يحل هذا المسمار مشكلة تخفيف البراغي التقليدية في بيئات الاهتزاز ، مع تحسين كفاءة التجميع والموثوقية. إنه حل تثبيت مثالي للتطبيقات الصناعية الدقيقة.
