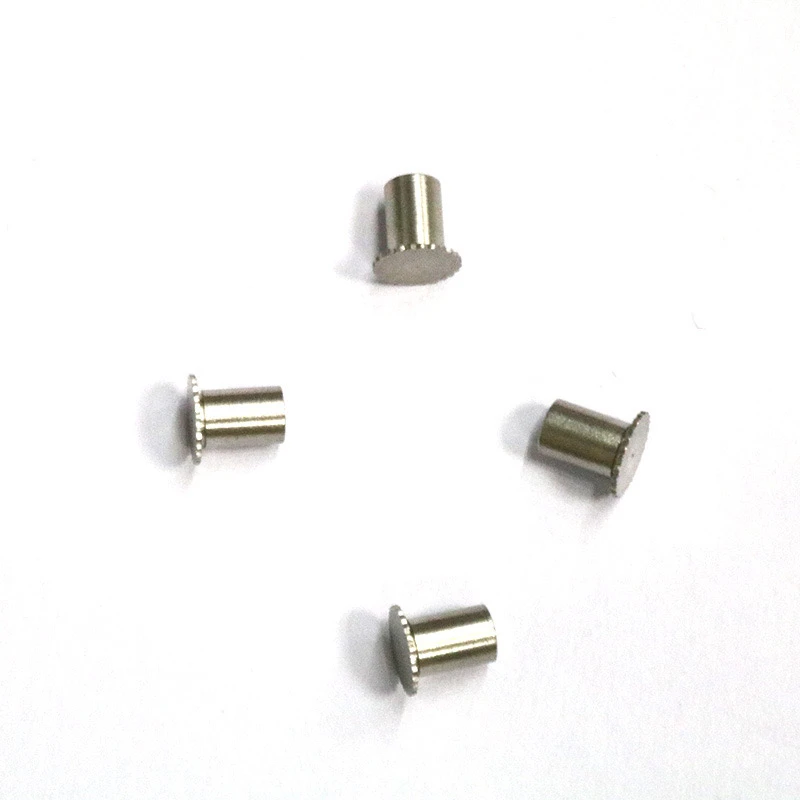

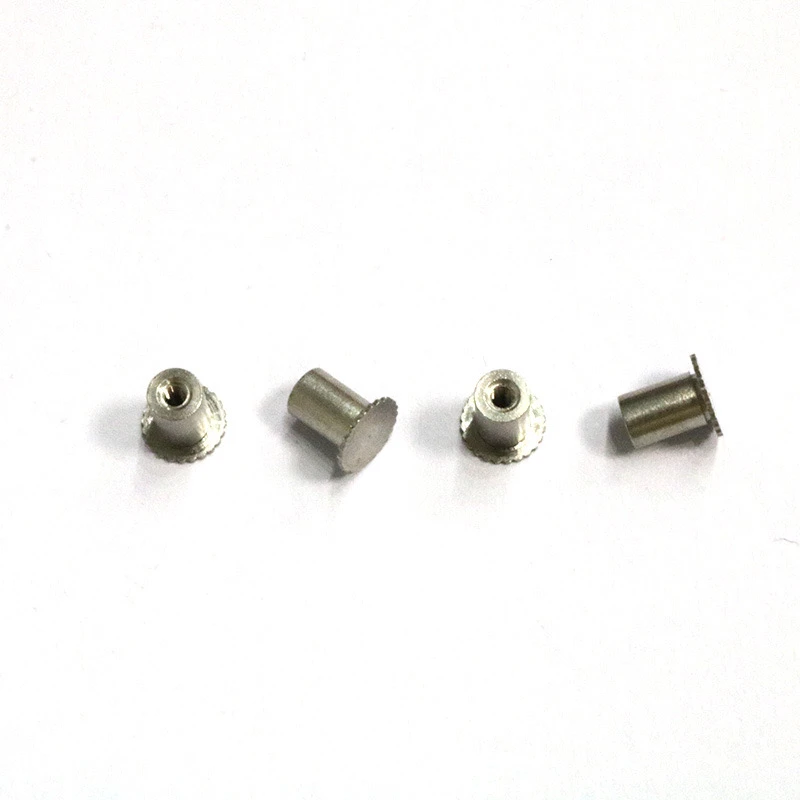

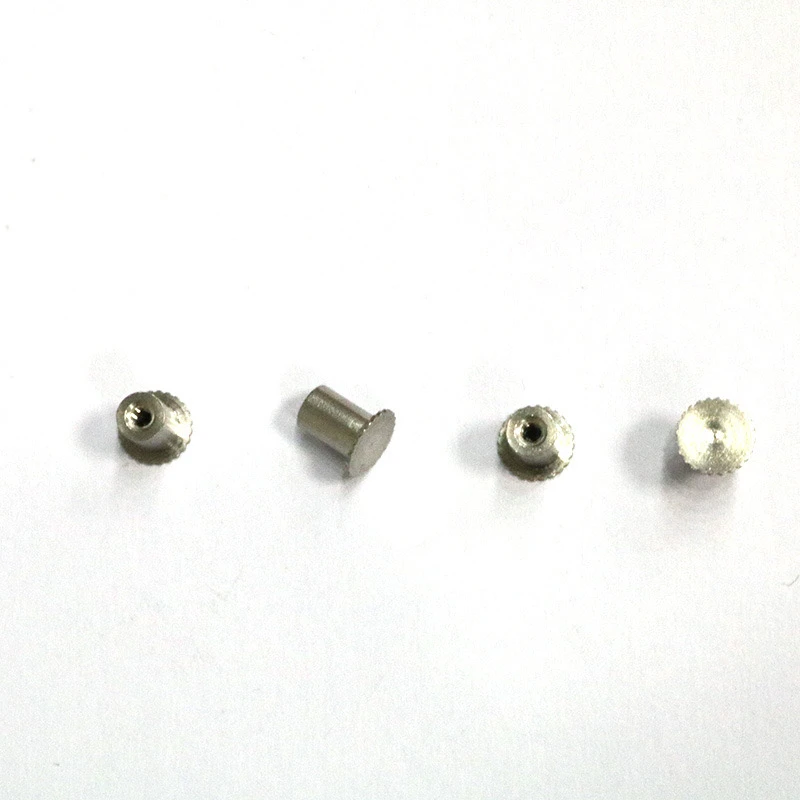

يتم دمج التصميم الوظيفي الأساسي لعمود 3 303 من الجوز للزهرة من الفولاذ المقاوم للصدأ مع خصائصه المادية وخصائصه الهيكلية ، ويقدم بشكل أساسي مشاهد التجميع عالي الدقة ، واضطرب مضاد للخلايا ، وقيود مساحة معقدة .
وضع الوظيفة الأساسية
تركيب هيكل الثقب العمياء للتثبيت: يتجنب التصميم العلوي المغلق ثقوبًا مرئيًا من الخارج ، ويحسن من سلامة مظهر المنتج ، وهو مناسب جدًا للإلكترونيات الاستهلاكية والأجهزة الطبية وغيرها من الحقول ذات متطلبات المظهر العالية .
اقتحام الجسم المضاد للأجهزة: تحظر النهاية المغلقة الغبار والسائل من إدخال الفتحة الملولبة ، وتحمي بنية الاتصال الداخلية ، وغالبًا ما يتم استخدامها في المعدات الخارجية .
تصميم أسنان الزهور
Anti-rotation locking: The flower teeth (straight grain/net grain) on the outer wall are plastically deformed when pressed into the mounting plate, and 360° anti-rotation is achieved through mechanical bite (torque resistance>5 N·m).
Anti-axial disengagement: The flower teeth are embedded in the base material to form an interference fit, and the axial tension must be>500 N يتم سحبها ، مما يحد بشكل كبير من فك الارتباط ، وهو أعلى بكثير من عمود الجوز العاري العادي .
303 خصائص الفولاذ المقاوم للصدأ
القطع السهل: محتوى الكبريت (0 . 15 ٪ دقيقة) يحسن كفاءة الدوران ، وهو أكثر ملاءمة لمعالجة الخيط الداخلي للعمى من 304 و 316 من الفولاذ المقاوم للصدأ.
مقاومة التآكل المتوسطة: يمكن أن تصل علاج التخميل إلى حماية رذاذ الملح 120 ساعة ، والتي يمكن أن تلبي احتياجات البيئات الصناعية العامة .
سيناريوهات التطبيق الأساسية
سيناريو القيمة الوظيفية
في تثبيت لوحة ثنائي الفينيل متعدد الكلور ، يمكن أن يمنع تصميم أسنان الزهور من إزاحة الاهتزاز للوحة الدوائر ، ويمنع الثقب العمياء من الاختراق إلى الفتحة المتصلة (شائعة في محطات قاعدة الاتصالات والتحكم الصناعي) .
تم تحسين بنية اللوحة الرقيقة ، ويتم الضغط عليها على 0 . 8 ~ 2mm metal ، والتي يمكن أن توفر مؤشرات ترابط عالية القوة أكبر من M3 أو تساويها لتجنب التشوه أثناء اللحام بالهيكل (المطبقة على لوحات الهيكل والأدوات).
تصمم التصميم السريع المعياري للأعمدة المدمجة ، تدرك أعمدة الجوز المدمجة غير المدمرة وتجميع المكونات (المطبقة في علب المعدات الطبية ومقصورات بطارية الطائرات بدون طيار) .
التجميع في مساحة صغيرة ، يحفظ بنية الفتحة العمياء المساحة العلوية وهي مناسبة لتشديد الترباس في التجويف (المطبقة في المعدات البصرية ، مستشعرات صغيرة) .
تصميم المحرمات
Unsuitable scenarios: continuous contact with seawater/acidic chemical media. If contact is unavoidable, be sure to upgrade to 316L stainless steel. When used in a vibration environment with an axial impact load of >800N ، يوصى باستخدام مجموعة من البراغي من خلال الفتحة + غسالات مضادة للوسيخ . من الأفضل عدم تثبيت لوحات رقيقة للغاية بسمك<0.6mm, because the press-fitting of the flower teeth can easily cause the substrate to deform.
نقاط التجميع:
يجب تطبيق القوة الرأسية أثناء ملاءمة الصحافة ، وسوف يسبب ملاءمة الضغط المائلة فشلًا أحاديًا لأسنان الزهرة .
يتم التحكم في فتحة الركيزة وفقًا للتسامح H7 ، والتداخل أكثر ملاءمة للتحكم في 0 . 05 ~ 0.08mm.
اقتراحات تصميم الكفاءة
المتطلبات الموصلة: الطلاء الفضي السطح (العلاج المحلي لفتح ثقب عمياء) لدوائر التأريض (المعاوقة<0.1Ω).
مكافحة الطول المدقع: أضف أخدود حلقة مركبة في جذر أسنان الزهرة لزيادة مقاومة السحب بنسبة 30 ٪ .
خفيفة الوزن: يتم تخفيف الجزء السفلي من الفتحة العمياء إلى 0.3 مم ، ومناسبة للمواصفات الصغيرة أدناه m 2.
جوهر هذا المكون هو تعزيز مؤشر ترابط مقاوم للاهتزاز في السيناريوهات المقيدة للفضاء . من خلال التصميم الثلاثة في واحد من الصلب بدون تفوق على أسنان الزهور ، يمكن أن يحل محل صواميل اللحام التقليدية/التنافس الذاتي في مجالات الإلكترونات الدقيقة ، والسيارات الطبية ، الكفاءة .
