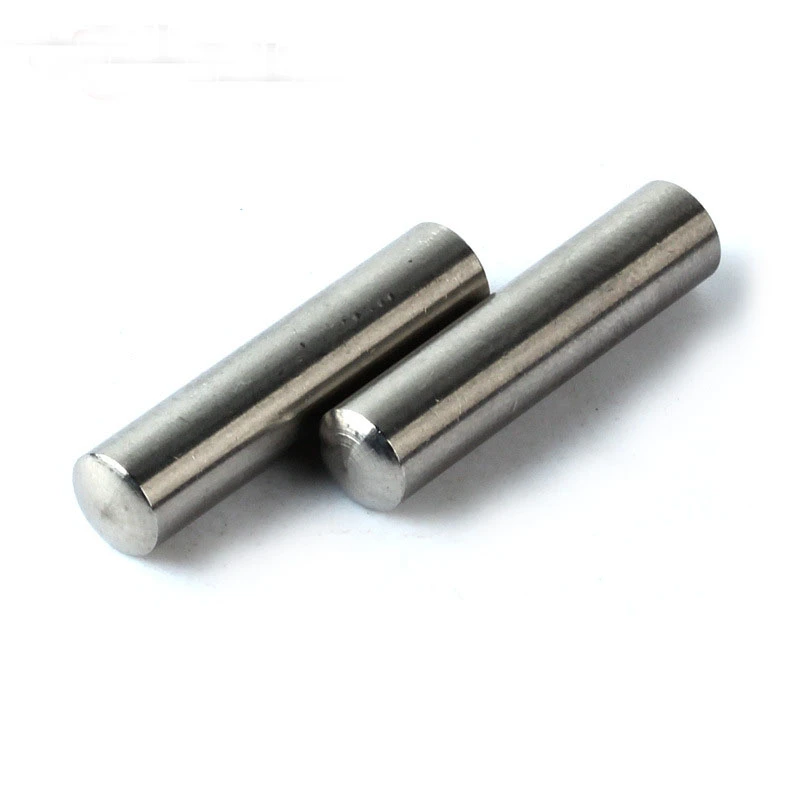

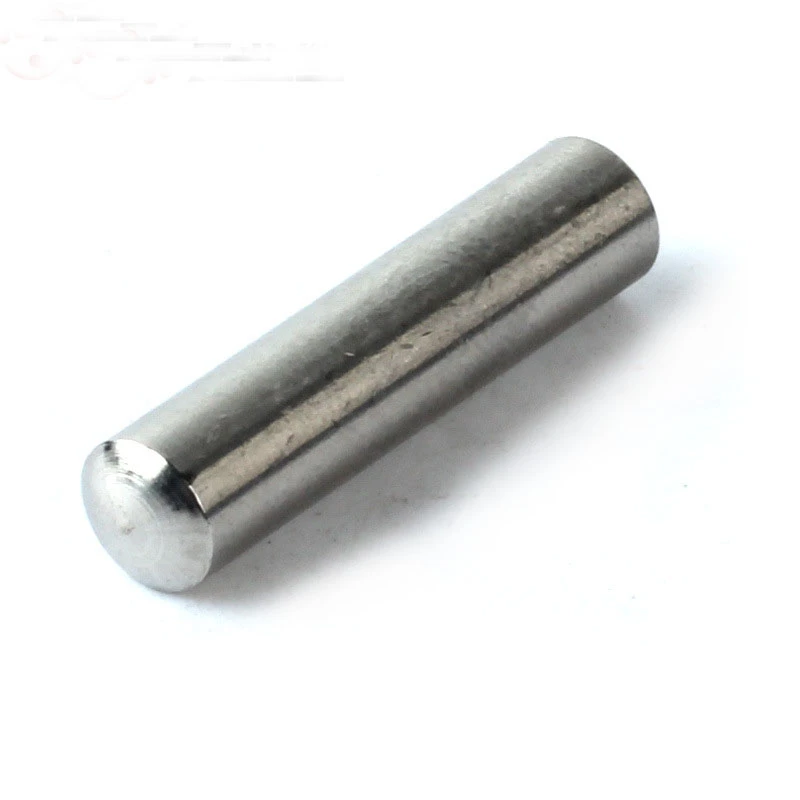

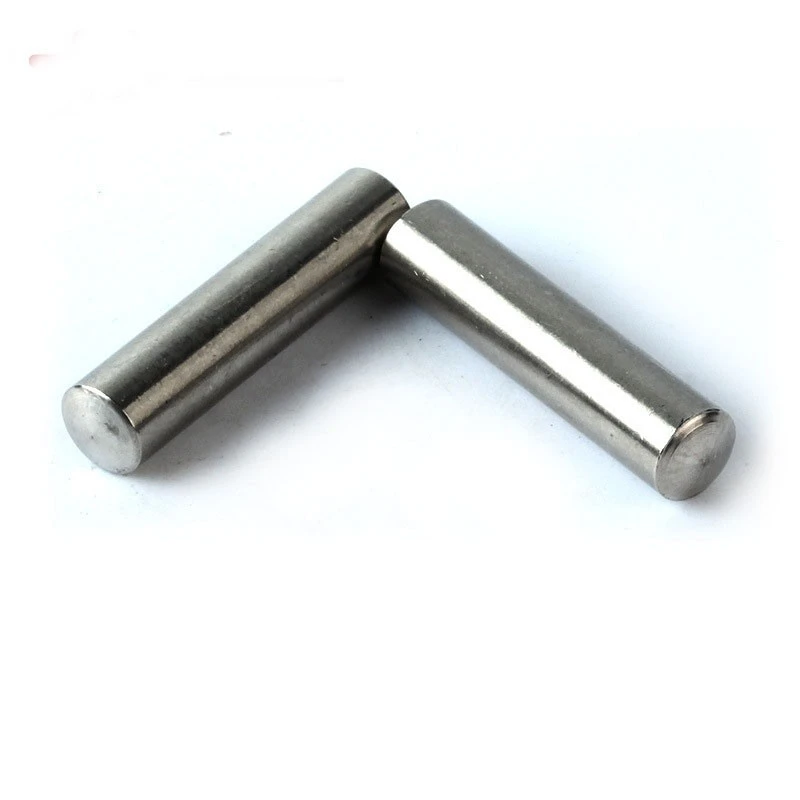

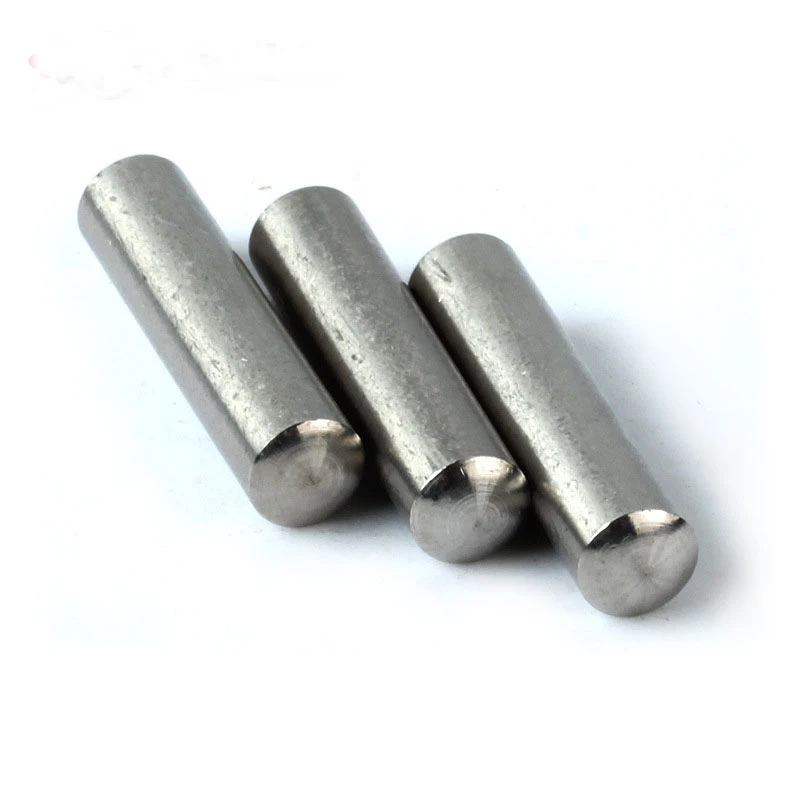

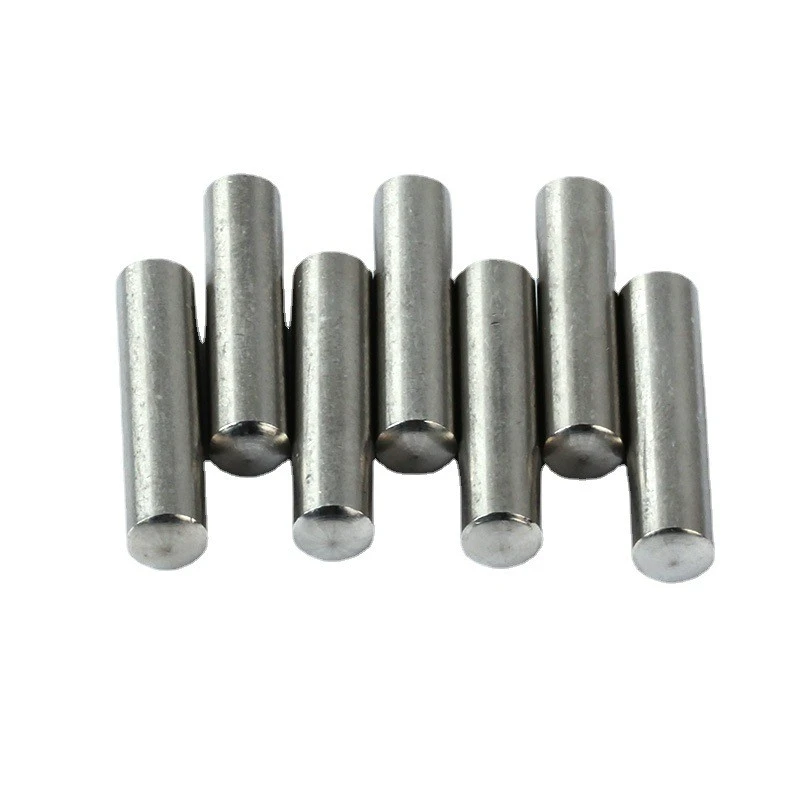

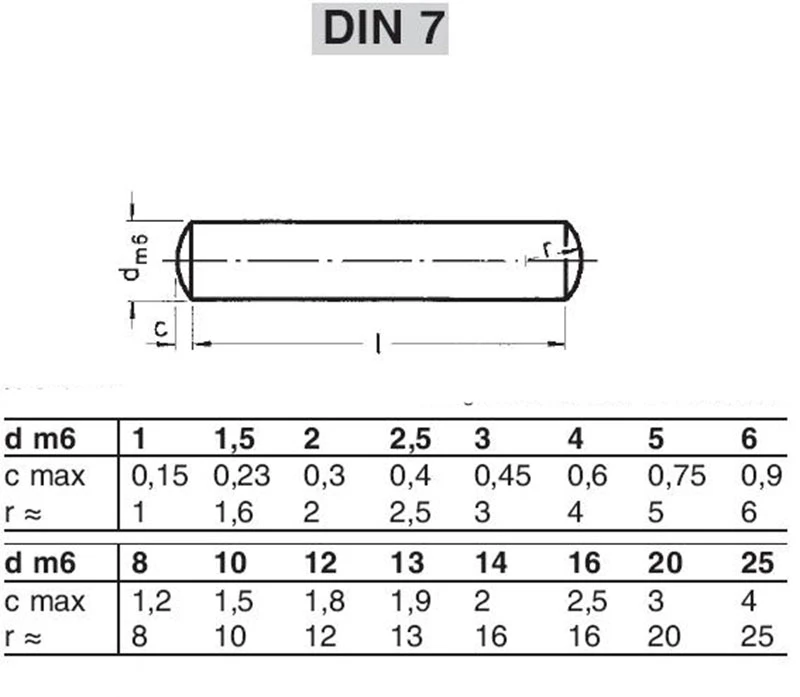

DIN7 دبوس الصلب المقاوم للصدأ



دبابيس Dowel (دبابيس محاذاة / تثبيت دبابيس)

دبابيس Dowel ، والمعروفة أيضًا باسم دبابيس المحاذاة أو دبابيس التثبيت ، هي مكونات تستخدم ثقوب الشغل كمرجع في تحديد المواقع لتقييد درجات الحرية للكائن. إنهم يتحكمون في الحركة الخطية على طول محاور X و Y و Z ، وكذلك حركة الدوران حول هذه المحاور ، مما يحد من جميع درجات الحرية الست. في القوالب ، يتم استخدام دبابيس Dowel بشكل أساسي بين البراغي المثبتة لضمان دقة الموضعية. يتم توظيفهم بشكل أساسي لمحاذاة التجميع ، ولكن يمكنهم أيضًا أن تكون بمثابة اتصالات أو اتصالات القص الزائد في أجهزة السلامة أو آليات مضادة. وتشمل الأنواع الأساسية دبابيس أسطوانية ودبابيس تفتق.

دبابيس أسطواني مقابل دبابيس تفتق

اختلافات عملية التصنيع

يمكن أن تكون دبابيس أسطواني مسبقة ، في حين أن دبابيس تفتق مخصصة عادة.

التطبيقات

دبابيس أسطوانية مناسبة لتحديد المواقع عالية الدقة (الثقوب المسبقة) ويمكن أن تقاوم قوى القص.

غالبًا ما تستخدم دبابيس تفتق في التطبيقات التي تتطلب تفكيكًا متكررًا.

الاختلافات الوظيفية

يتم تركيب دبابيس أسطوانية في ثقوب محددة مع تداخل طفيف ، قادرة على تحمل الأحمال المعتدلة. للحفاظ على دقة تحديد المواقع واستقرار المفاصل ، لا ينصح بالتفكيك المتكرر. يتم استخدامها في المقام الأول لمحاذاة ولكن يمكن أن تعمل أيضًا كدبابيس أو دبابيس أمان.

تتميز دبابيس Taper بتفتق 1:50 ، مما يوفر خصائص قفل الذات ، ودقة تحديد المواقع العالية ، وسهولة التثبيت. التجميع المتكرر/التفكيك له تأثير ضئيل على الدقة. يتم استخدامها بشكل أساسي للمحاذاة ولكن يمكن أن تكون أيضًا بمثابة دبابيس متصلة ، وتتطلب ثقوبًا محدودة.
