فيما يلي اقتراح تقني مفصل لتخصيص حاملي أدوات CNC وقواطعهم وشفرات12.9 براغي Torx الدرجة. يتم تنظيم المحتوى في أقسام معيارية لضمان الاحتراف والتطبيق العملي.
1. متطلبات المعلمة الأساسية
نطاق المواصفات
المواضيع المتري: M2.5 و M3 و M4 و M5 و M6 و M8 (تتطلب أحجام أخرى تأكيدًا منفصلًا).
طول الموضوع: الافتراضي هو 2 أضعاف القطر الاسمي ؛ تتوفر أطوال مخصصة.

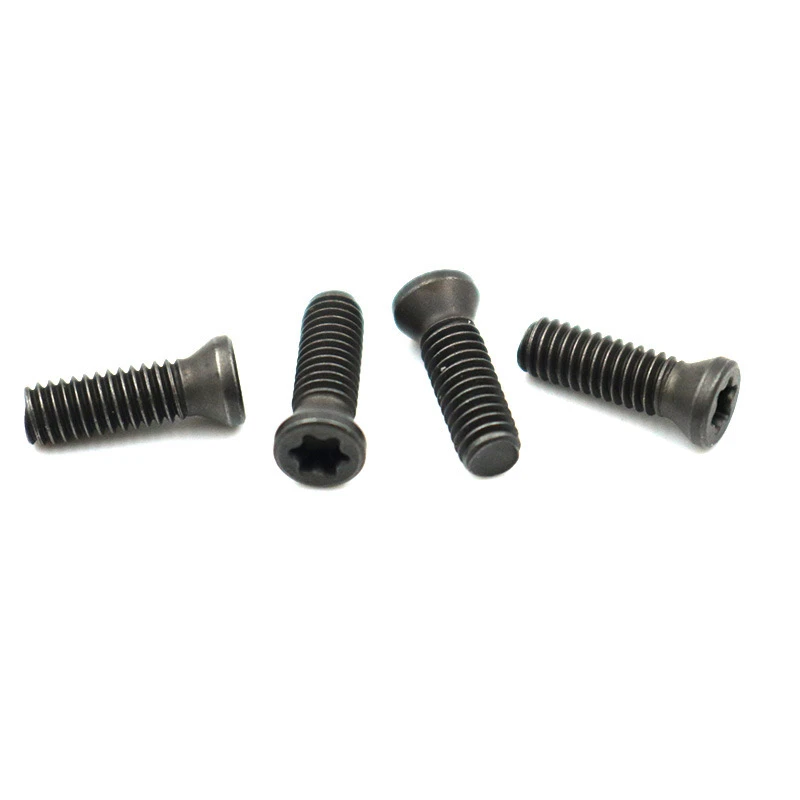

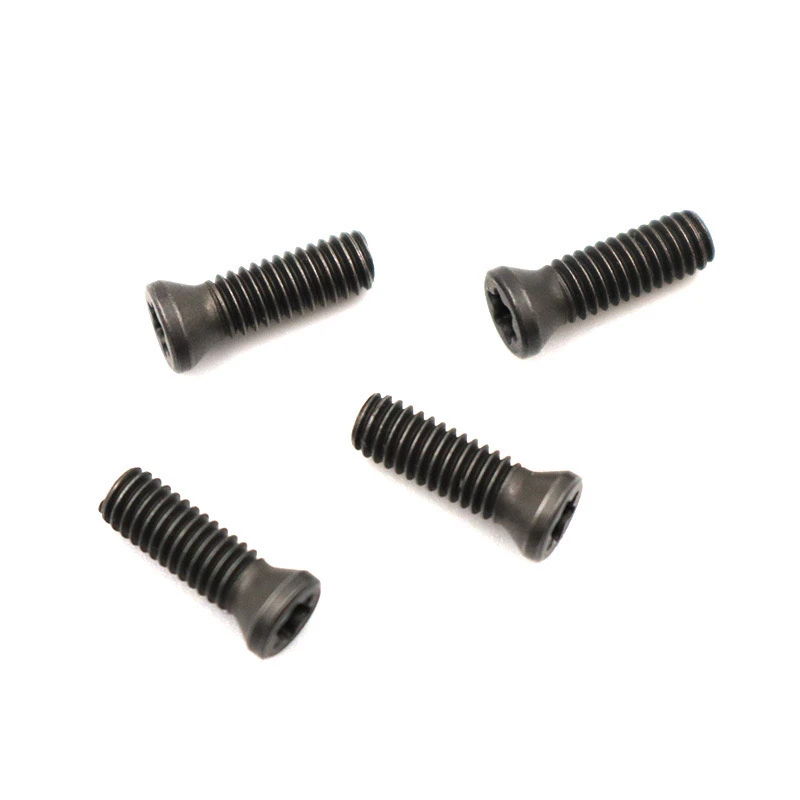

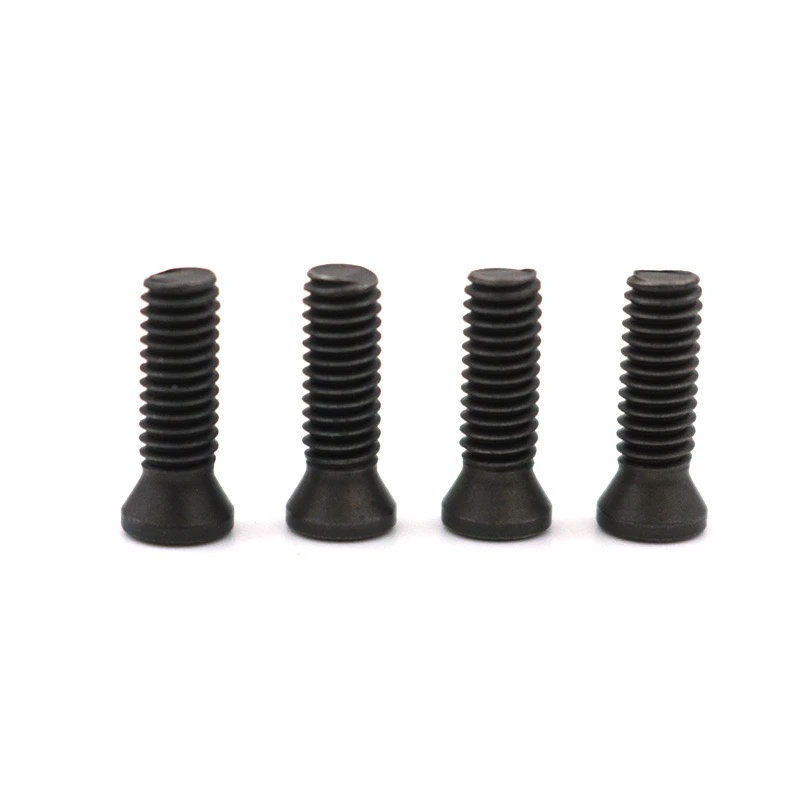

نوع الرأس: Torx الداخلي (T-Slot) ، متوافق مع ISO 10664. المواصفات الشائعة:
M2.5/M3: T10
M4/M5: T20
M6/M8: T30
المواد والصلابة
المواد: SCM435 سبيكة الصلب (أو 42Crmo4) ، تصلب الفراغ.
صلابة: HRC 39-44+ مع العلاج المتشدد الأساسي.
المعالجة السطحية: السوداء/الفوسفات (الوقاية من الصدأ) ، طلاء النيكل الاختياري (مقاومة التآكل).
معايير التسامح
دقة الموضوع: 6G (GB/T 197)
تركيز الرأس: أقل من أو يساوي 0.05 ملم
استقامة العمود: أقل من أو يساوي 0.1 مم/100 مم
ثالثا. خيارات التخصيص
المتطلبات الهيكلية الخاصة
تصميم الذيل القصير (يقلل من التداخل)
دليل تفتق (التجميع السهل)
مآخذ سداسية غير قياسية (على سبيل المثال ، T15 ، T25 ، إلخ)
وضع العلامات والتعبئة
نقش الليزر الرئيسي: المواصفات ، الصف 12.9 ، ورمز الشركة المصنعة.
التغليف: مربع نفطة (100 جهاز كمبيوتر/مربع) أو عبوة لفة (500 جهاز كمبيوتر/لفة) ، ملفوفة في ورق مضاد للانتعاش.
رابعا. وثائق مراقبة الجودة
عناصر التفتيش الإلزامية:
تقرير المواد (SGS/MSDS)
اختبار الصلابة (عينات لكل دفعة)
تقرير اختبار رذاذ الملح (رذاذ الملح المحايد لمدة 48 ساعة)
تقرير التفتيش الكامل للأبعاد (GB/T 90.1)
خامسا وقت التسليم والاقتباس
المنتجات القياسية: 7-15 يومًا (يمكن تقصيرها إذا كان هناك مخزون كافٍ)
التخصيص: 20-30 يومًا (رسومات ثلاثية الأبعاد مطلوبة للتأكيد)
MOQ: 500 قطعة/مواصفات (قابلة للتفاوض)
نوصي بتأكيد العينة قبل الإنتاج الضخم لضمان التوافق مع أنظمة التثبيت لحامل الأدوات CNC.
جوهر هذه السلسلة من الأدوات هو مزيج من المواد والتصميم الهندسي ، والقدرة على التكيف مع CNC لتحقيق معالجة المسمار عالية الدقة والفعالة ، مما يجعلها مناسبة بشكل خاص للتصنيع الدقة ذات الحجم الكبير.
