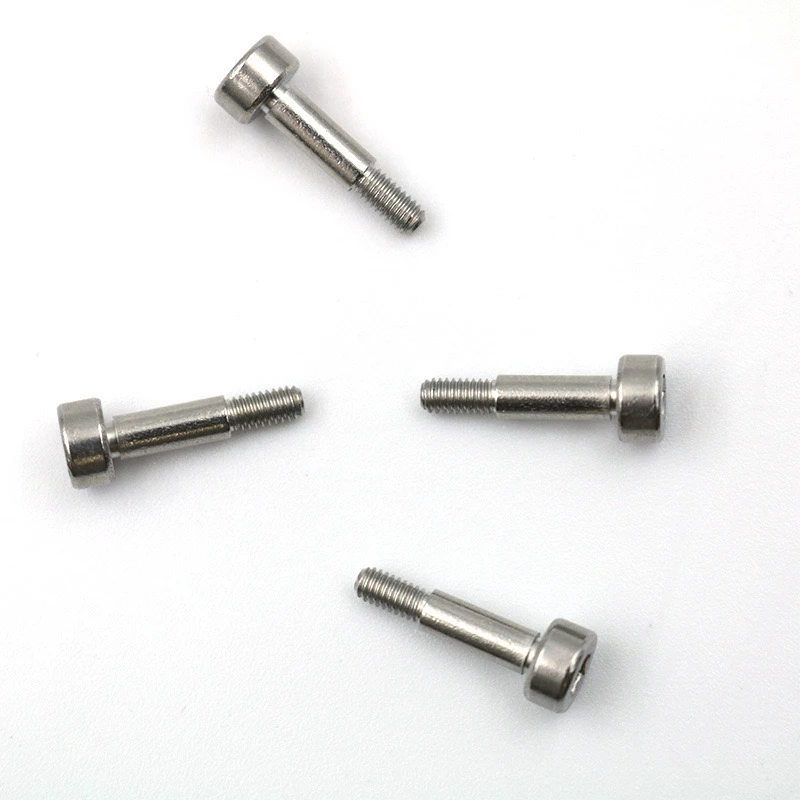

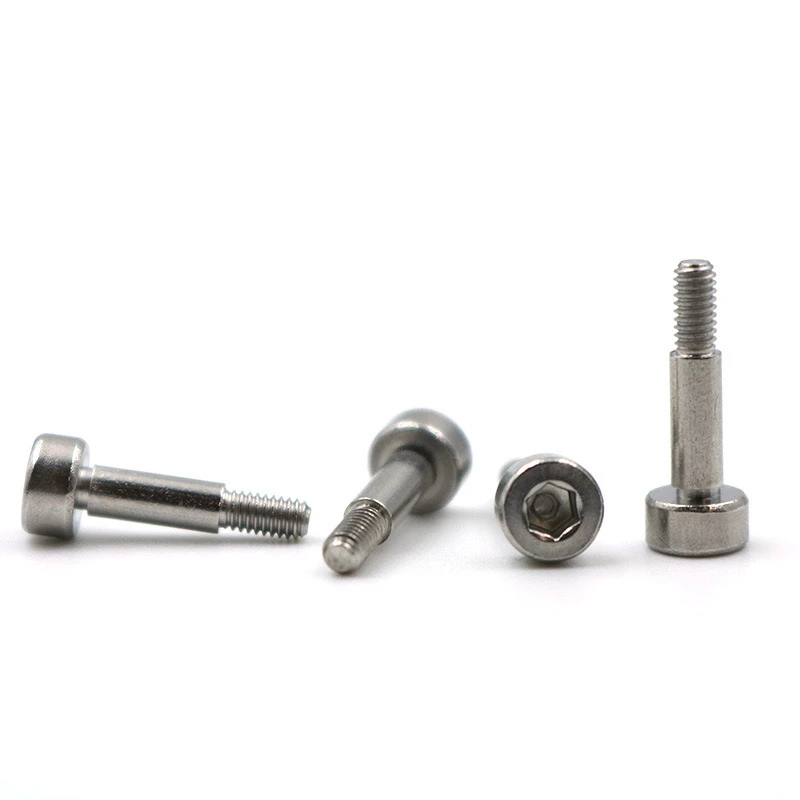

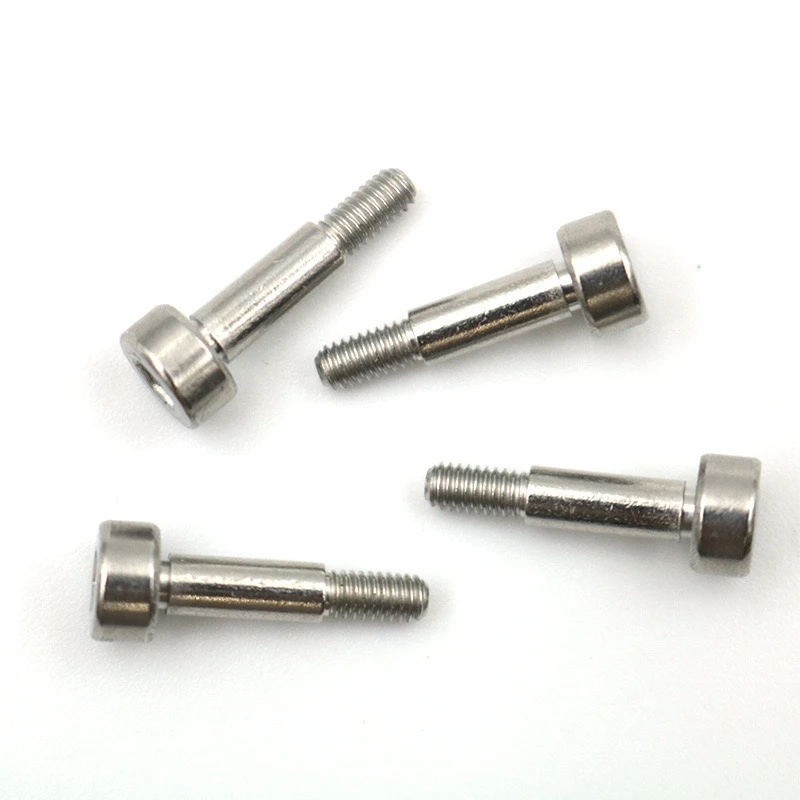

2-56 UNCبرغي رأس مقبس سداسي الفولاذ المقاوم للصدأهو قفل دقيق مصمم حول كتف رمح. إنها مناسبة لتطبيقات التجميع التي تتطلب تحديد المواقع أو الحد أو الخصائص الميكانيكية الخاصة. فيما يلي وصف مفصل لمتطلباتها المخصصة.
1. متطلبات المعلمة الأساسية
مواصفات الموضوع: 2-56 UNC.
المواد: متوفر في 304/316 من الفولاذ المقاوم للصدأ ، مع درجة مقاومة الصدأ المحددة. مواد مثل سبيكة التيتانيوم وسبائك الصلب متاحة أيضا.
المعالجة السطحية: التخميل ، طلاء النيكل ، التصوير الكهربائي ، طلاء PTFE ، إلخ.
الثاني. الميزات الهيكلية
تصميم الرأس
مواصفات مقبس السداسي: 0.05 "أو قابلة للتخصيص.
قطر الرأس: قياسي 4.0 مم (قابل للتعديل).
ارتفاع الرأس: 2.0 مم (يجب أن يتطابق مع عمق مقبس السداسي).
الكتف/الكتف المطاطي
قطر قضيب مصقول: φ2.5mm ± 0.02 مم (يجب أن يكون أكبر من قطر الخيط الرئيسي).
ارتفاع الخطوة: 1.5 مم (التسامح ± 0.05 ملم مطلوب).
وظيفة الإيقاف: يضمن انتقالًا سلسًا بين سطح الخطوة والخيط ، ويعمل كموقف ميكانيكي.
طول الموضوع: قابلة للتخصيص بناءً على متطلبات التجميع (على سبيل المثال ، 5 مم ، 8 مم ، إلخ).
الطول الإجمالي: يتم تحديده (على سبيل المثال ، 12 مم ، بما في ذلك الرأس ، قضيب مصقول ، والمكونات الملولبة).
ثالثا. متطلبات العملية الرئيسية
معايير التسامح: قضيب مصقول: H7 التسامح.
الموضوع: يتوافق مع ANSI B1.1 Standard ، GO/NO-GO-GAUGE الفحص.
التركيز: الانحراف بين قضيب مصقول ومحور الخيط أقل من أو يساوي 0.03 مم.
الانتهاء من السطح: قضيب مصقول: RA أقل من أو يساوي 0.8 ميكرون (دوران المرآة أو الطحن). الخيوط: RA أقل من أو تساوي 1.6 ميكرون.
المعالجة الحرارية: تشير إلى صلابة إذا لزم الأمر (على سبيل المثال ، 316 محلول من الفولاذ المقاوم للصدأ عولج ، HRC 22-28).
رابعا. الاختبار والشهادات
عناصر التفتيش الكاملة: التسامح الأبعاد ، خيط GO/NO-GO ، العيوب السطحية (الشقوق/الأطراف).
عناصر التفتيش الفوري: اختبار رذاذ الملح (على سبيل المثال ، رذاذ الملح المحايد لمدة 48 ساعة) ، التحليل الطيفي المادي.
شهادة: تقديم تقرير اختبار جودة المواد (MTC) وتقرير اختبار الخصائص الميكانيكية (على سبيل المثال ، قوة الشد أكبر من أو تساوي 700MPa).
V. طريقة التغليف والتسليم طريقة التغليف: صينية نفطة (مضادة للخلع) ، كيس فراغ (مضاد للأكسدة) ، أو حسب متطلبات العميل.
تحديد التسمية: رقم الدُفعة ، المواد ، المواصفات ، الكمية.
كمية الحد الأدنى للطلب: 500-1000 قطعة (قابلة للتفاوض لتشغيل التجارب الصغيرة).
مهلة الرصاص: 15-20 يومًا (مع مراعاة تأكيد صعوبة العفن/العملية).
السادس. ملحوظات
المتطلبات الخاصة: إذا تم استخدامها في بيئات درجات الحرارة العالية/التآكل ، يلزم الإخطار المسبق لضبط المادة أو العملية.
تأكيد الرسم: يوصى بالرسومات أو المخططات CAD مع الأبعاد الرئيسية.
مرحلة النموذج الأولي: يتم توفير 3-5 عينات للتحقق من الأبعاد والوظائف.
يمكن تحسين المعلومات المذكورة أعلاه بناءً على سيناريو التطبيق الفعلي (على سبيل المثال ، المعدات الطبية ، الأدوات الدقيقة). يوصى بالتواصل مع تفاصيل المورد مثل متطلبات التحميل وطريقة التجميع (على سبيل المثال ، يتطلب ملاءمة التداخل تعديل تحمل القضيب المصقول).
