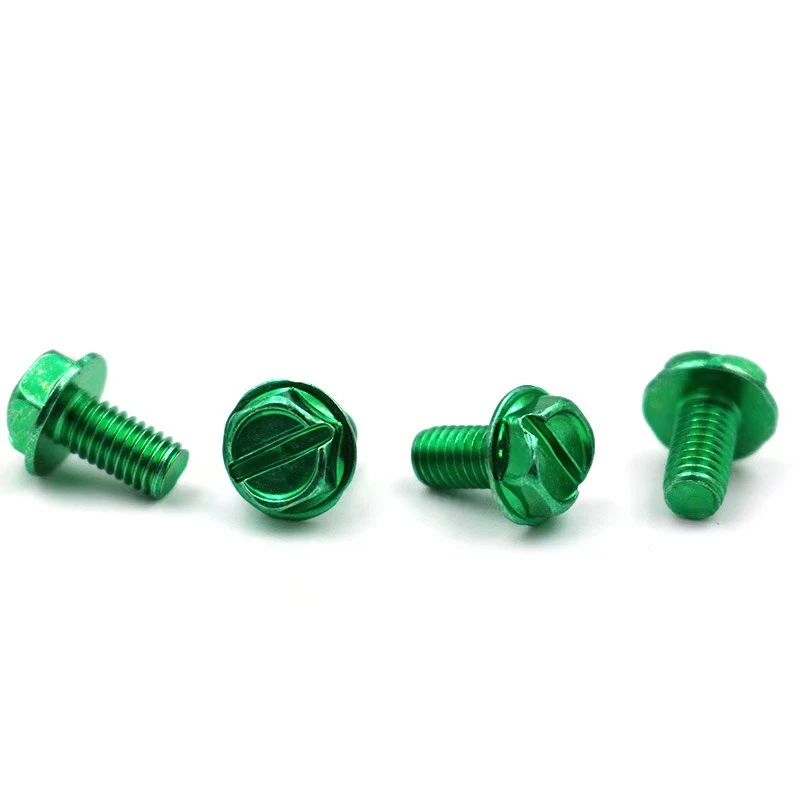

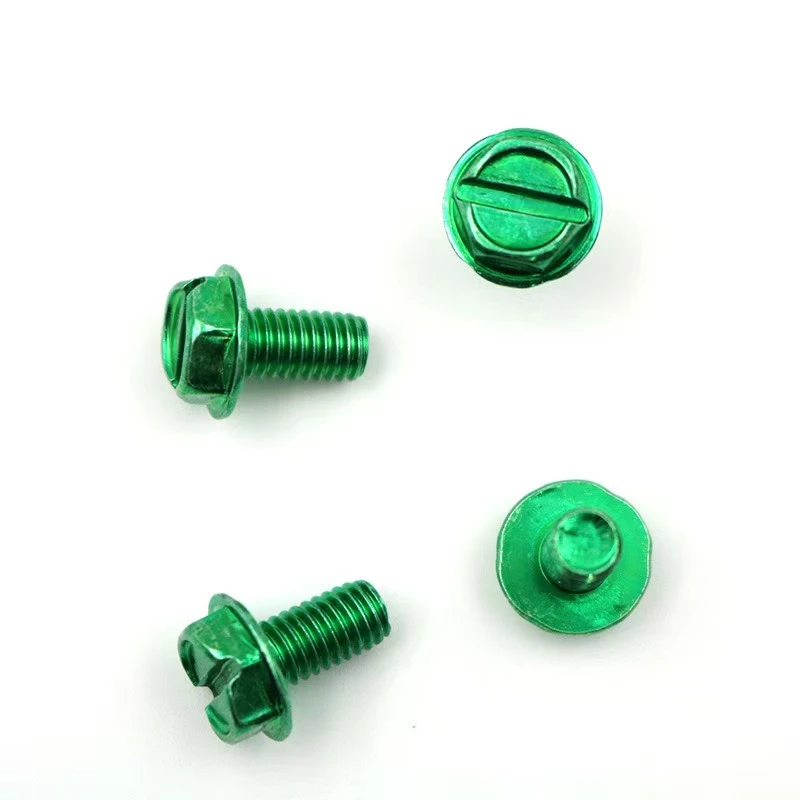

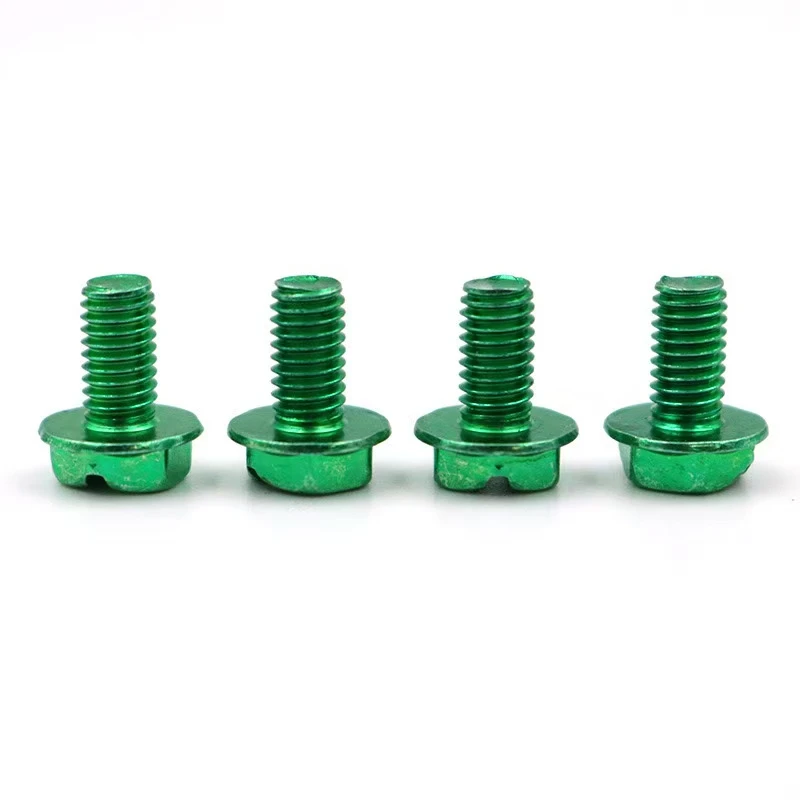

8-32 10-24 سداسي سداسي خارجي من الزنك الأخضر المسمار. هذا التأريضأفسدهو مواصفات محددة المسمار التأريض المستخدم في المقام الأول لتأسيس المعدات الكهربائية أو الهياكل المعدنية. فيما يلي مقدمة لتخصيصه.
1. متطلبات المعلمة الأساسية
المواصفات والنماذج
حجم الموضوع: قياسي أمريكي ، حجمين متاحان: #8-32 UNC (حوالي 4.2 مم قطره ، 0.79 مم الملعب)
#10-24 UNC (حوالي 4.8 ملم قطر ، 1.06 مم الملعب)
الطول: قابل للتخصيص عند الطلب.
تصميم الرأس: Hexagon الخارجي + Slotted: سداسي عبر - يجب أن تتوافق الأبعاد المسطحة مع معايير ANSI. يجب أن تكون الفتحة المحفوظة أكبر من أو تساوي 1 مم وعميق بما يكفي لضمان آمنةمفك البراغيارتباط.
المعالجة السطحية: يتوافق طلاء الزنك الأخضر مع معايير ASTM. B633 القياسي ، اختبار رذاذ الملح أكبر من أو يساوي 96 ساعة (الصدأ الأبيض) ، سمك الطلاء 8-12 ميكرون ، شهادة ROHS البيئية المطلوبة.
الثاني. التفاصيل الوظيفية والعملية
أداء التأريض
الموصلية المحسّنة: يجب أن يكون لذيل المسمار طرف دليل حاد أو مسنن لضمان التلامس المباشر من خلال طبقة الطلاء والاتصال بالركيزة المعدنية ، مع مقاومة ملامسة<0.1Ω.
anti - تصميم تخطي: متوفر مع إدراج النايلون أو خيارات الجوز المزدوج.
نوع الأخدود والقوة
توافق الفتحة المحفوظة: يجب أن يستوعب عمق الفتحة مفك البراغي المحفوظ القياسي ، بزاوية جدار فتحة أقل من أو تساوي 30 درجة لمنع الانزلاق.
الخصائص الميكانيكية: الحد الأدنى للصف 4.8 ، المادة المحددة: الصلب الكربوني المنخفض أو المتوسط ، الحرارة - الصلابة المعالجة HRC 22-32.
ثالثا. عملية التخصيص والقبول
الرسومات والعينات
يجب توفير رسومات CAD (بما في ذلك علامات التسامح) أو تأكيد مسودة التصميم لدينا. سيكون هناك حاجة إلى اختبار كامل- من 3-5 عينات الأولى.
التغليف ووضع العلامات
التغليف الداخلي: anti - ورقة الصدأ + حقيبة PE. المربع الخارجي المطبوع مع المواصفات/الكمية/رقم الدُفعة ؛ التسمية الاختيارية "Ground" "برغي" + رمز لون الزنك الأخضر.
موك ووقت التسليم
كمية الحد الأدنى للطلب: 5000 قطعة/مواصفات. الإنتاج الضخم المهلة: 15-20 يوما. أوامر عاجلة تتحمل رسوم 30 ٪.
رابعا. ميزات إضافية اختيارية
Non - التخصيص القياسي: تشمل الخيارات ختم رمز التأريض على الرأس ، أو استبدال الطلاء النحاسي ، أو تمديد العمود.
دعم الشهادة: مستندات شهادة UL/CE متاحة.
هذا يضمن أن تفي البراغي بمتطلبات القوة الميكانيكية وموثوقية التأريض ومقاومة التآكل. يوصى بمزيد من المناقشة لسيناريوهات التطبيق المحددة لتحسين التفاصيل.
من خلال التصميم أعلاه ، تحقق هذه البراغي توازنًا بين السلامة الكهربائية والموثوقية الميكانيكية ، مما يجعلها تكلفة - مكونات فعالة وموحدة في أنظمة التأريض.
