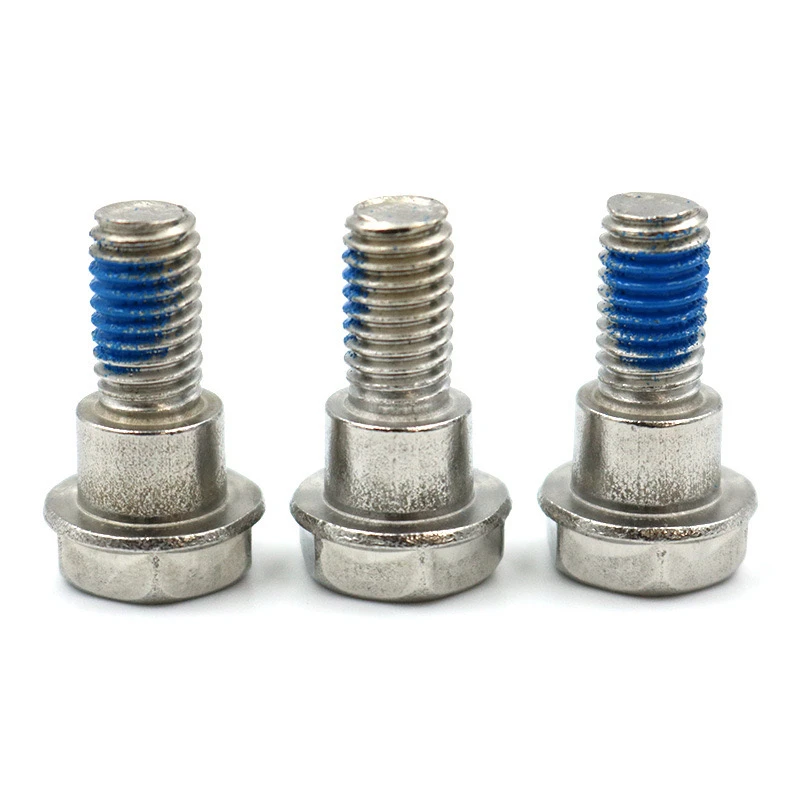

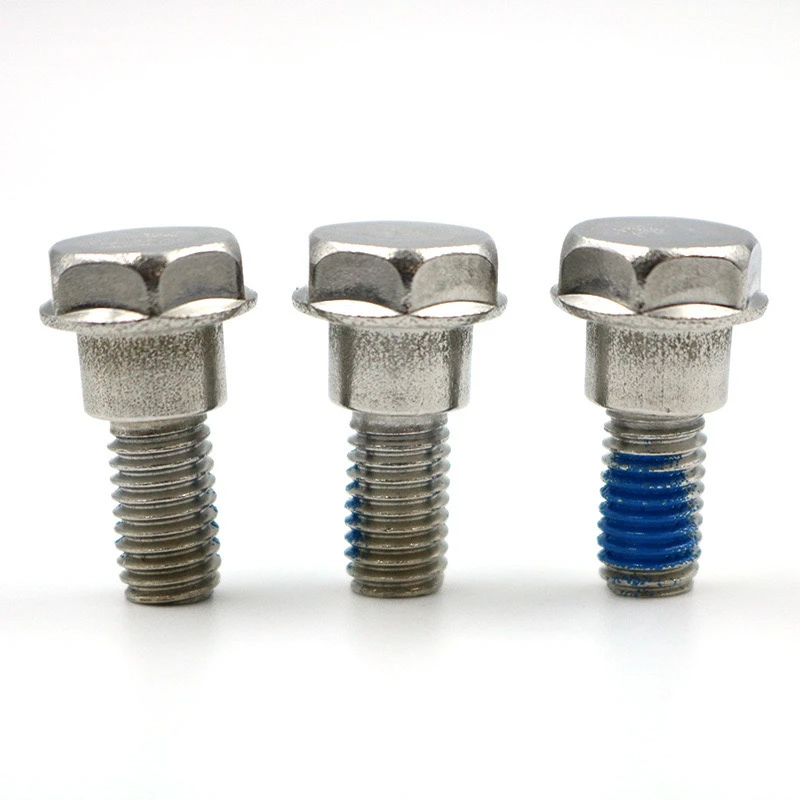

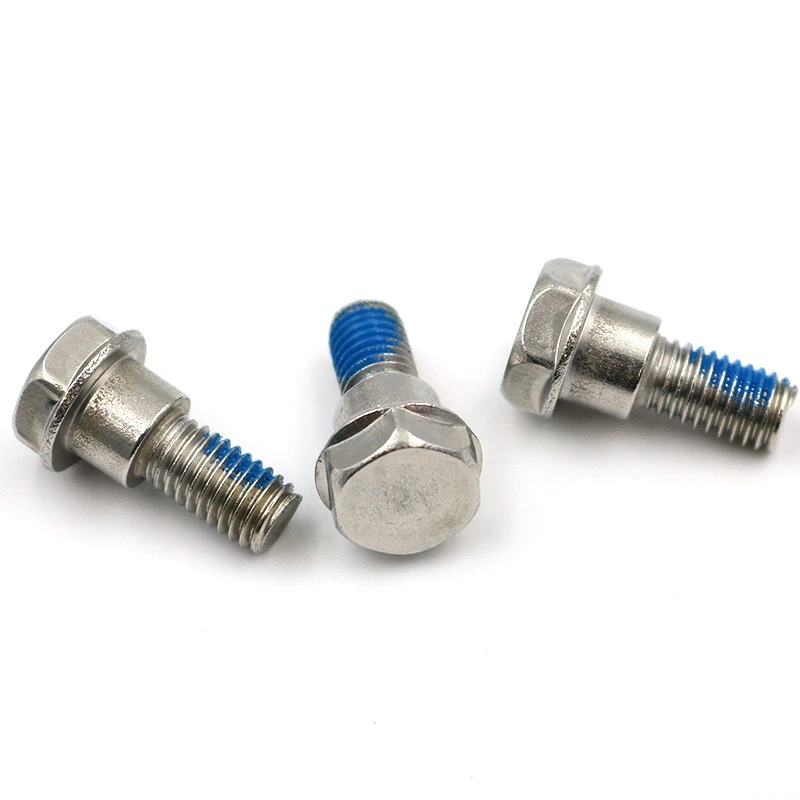

مسامير سداسية خارجيةمع طوق والغسالة هي السحابات متعددة الوظائف. فيما يلي شرح مفصل لمتطلبات التخصيص الخاصة بهم ، مع مراعاة المعلمات الرئيسية واعتبارات الإنتاج.
I. المواصفات الأساسية
مواصفات الموضوع
المواضيع الخشنة المترية: M3 و M4 و M5 و M6. المواضيع الجميلة اختيارية ويجب تحديدها. يجب تحديد اتجاه مؤشر ترابط الجهاز (مؤشر الترابط الأيمن هو الافتراضي).
الرأس والقيادة
رأس سداسي خارجي: الأبعاد عبر المسطحة هي قياسية (على سبيل المثال ، M6 يتوافق مع 10 مم) أو سميكة مخصصة.
تصميم Ledger (شفة): يجب أن يكون قطر وجه الحافة أكبر من رأس سداسي قياسي لتوفير سطح تلامس أكبر.
خطوة متكاملة وغسالة
ارتفاع الخطوة: عادة 1-2 أضعاف قطر الخيط (على سبيل المثال ، ارتفاع خطوة M5 من 5-10 مم).
نوع الغسالة: غسالة مسطحة/غسالة زنبركية ، مصبوبة في قطعة واحدة ، مصنوعة من نفس المادة مثل المسمار (غسالة الزنبرك المطلوبة لمكافحة الطوابق).
عملية مكافحة الانزلاق واللصق
نايلون مضاد للانزلاق: يتم وضع حلقة مطاطية نايلون مسبقًا في منتصف الخيط ، مقاومة درجة الحرارة من -40 درجة إلى 120 درجة.
لصق ثانوي: يتم تطبيق غراء راتنج الايبوكسي على نهاية الخيط لمنع التغلب بعد المعالجة.
الثاني. المواد والمعالجة
التقليدية: الصلب الكربوني (الصف 4.8/8.8/12.9) ، الفولاذ المقاوم للصدأ (A2-70/A4-80).
قوة عالية: سبيكة الصلب (مثل SCM435) أو سبيكة التيتانيوم (لتطبيقات الطيران).
المعالجة السطحية
حماية التآكل: الجلفنة (الزنك الأزرق البيضاء/الملونة) ، داكوميه ، طلاء النيكل.
ارتداء المقاومة: أكسيد أسود ، طلاء DLC.
ثالثا. التسامح الرئيسي والتفتيش
التسامح الأبعاد: المواضيع هي 6 جرام ، قطر الخطوة ± 0.05 مم.
اختبار الأداء
يشمل اختبار عزم الدوران واختبار رذاذ الملح.
رابعا. النقاط الرئيسية في عملية التخصيص
تأكيد الرسم: يجب توفير الرسومات ثلاثية الأبعاد أو أبعاد رئيسية.
مرحلة النموذج الأولي: يتم إنتاج العينات في غضون 3-5 أيام عمل للتحقق من الاحتفاظ بالمواد اللاصقة.
وقت التسليم الجماعي: 15-20 يومًا.
خامسا - تجنب المشاكل الشائعة
فشل مكافحة الانفصال: تجنب استخدام حلقة مطاطية نايلون ضحلة للغاية (عمق التضمين الموصى به أكبر من أو يساوي 0.3 ملم).
تكسير الغسالة: التحكم في معلمات عملية العنوان الباردة أثناء صب قطعة واحدة.
الاستغناء غير المتكافئ: استخدم معدات الاستغناء عالية الدقة مع تسامح استغناء عن ± 0.01g.
من خلال بنيتها المتكاملة والتقنية المضادة للرضا ، يلغي هذا المسمار مشكلة تخفيف البراغي التقليدية في بيئات الاهتزاز ، مع تحسين كفاءة التجميع والموثوقية. إنه حل تثبيت مثالي للتطبيقات الصناعية الدقيقة.
