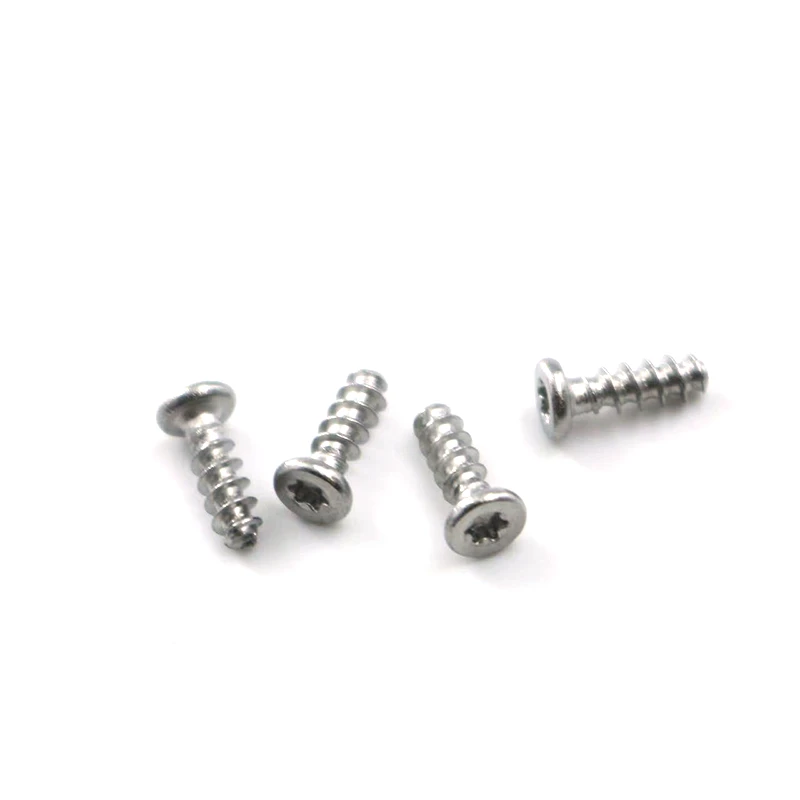

تم تصميم SHIND - Head ، Torx K2 ، K2.5 ، K3 ، K4 ، و K5 Plastic Self -. أنها تتميز برأس رفيع مع ثقب Torx داخلي. يوفر ما يلي معلومات مفصلة عن تخصيص الرأس الرقيق - ، سلسلة Torx K الداخليةSelf - استنصاف البراغي.
رأس رقيقة - ، سلسلة Torx K الداخليةSelf - استنصاف البراغي
اكتب: Self - Tapping Screw
نوع الرأس: رأس رفيع
يكون سمك الرأس أقل من المعيار لرؤوس العدادات القياسية ، مما يحقق تأثيرًا أفضل للمقابح ومظهر أكثر سلاسة في أجزاء بلاستيكية رقيقة-.
نوع الأخدود: فيليبس
يفضل أخدود ph2 (مناسب لـ K4 وتحت). لأحجام أكبر مثل K4.5 و K5 ، يمكن النظر في أخدود PH3 لعزم الدوران.
نوع مؤشر الترابط: نوع K - ، أيضًا مؤشر ترابط محدد من البلاستيك-. إنه يتميز بخيوط عريضة ، وخيوط عالية ، وخيوط حادة ، وزاوية قمة أكثر حدة ، مما يجعل من السهل اختراق البلاستيك دون التسبب في تكسير الإجهاد الداخلي. تتميز هذه البراغي بنقطة حفر - ، عادةً اكتب BP أو Type C ، مما يتيح التنصت السريع بدون ثقوب تجريبية مسبقة-.
المواد المستهدفة: المواد البلاستيكية الهندسية المختلفة والأعلى - الصلبة الحرارية.
الثاني. المعلمات المخصصة الأساسية
هذه مواصفات فنية أساسية ويجب تمييزها بوضوح على الرسم.
القطر الاسمي: K2: 2.0mm ، K2.5: 2.5mm ، K3: 3.0mm ، K4: 4.0mm ، K5: 5.0mm. التسامح: ± 0.02mm.
الطول: يشير إلى الطول الكلي. يجب تحديد معايير القياس.
قطر الرأس: وفقًا لـ K - Series Thin - رسم قياسي أو رسم عميل. يجب أن تتطابق زاوية العدادات.
سمك الرأس: أقل من سمك الرأس القياسي الوطني/الألماني. هذا مطلب حاسم ويجب أن يكون رقيقًا لمنع اختراق أو رفع الوجه الخلفي في مكونات رقيقة -.
ملعب مؤشر الترابط: وفقًا لمعايير سلسلة K - ، فإن ملعب مؤشر الترابط الكبير هو ميزة أساسية من مسامير K- ، مما يوفر قبضة قوية. المادة: الصلب الكربوني (1010/1008) ، وهو خيار قياسي للتكلفة المنخفضة.
المعالجة السطحية: الزنك الأبيض الطبيعي ، الوقاية من الصدأ الأساسي ، ومظهر أنيق. تتوفر تشطيبات أخرى ، مثل الطلاء الملون الصديق للبيئة والنيكل ، ولكن هذا سيؤثر على التكلفة.
الخصائص الميكانيكية: وفقًا لمعايير GB/T 3098.5 أو ISO 7049 ، عادةً ST2.2 أو 4.8 ، مع صلابة HV270-HV400. إنه قوي بما يكفي لتوصيل الأجزاء البلاستيكية ويقاوم التواء.
ثالثا. المتطلبات الفنية الخاصة (تم حذفها/إضافة حسب الحاجة)
متطلبات اختبار رذاذ الملح: علاج سطح الزنك الأبيض ، اختبار رذاذ الملح المحايد لمدة 48 ساعة على الأقل ، لا صدأ أبيض ، 72 ساعة ، لا صدأ أحمر.
ROHS/REACH الامتثال: يجب أن تتوافق جميع المواد (جسم المسمار ، الطلاء) مع لوائح ROHS للاتحاد الأوروبي ، ويجب تقديم تقرير اختبار الحزب الثالث-.
التغليف: علبة نفطة/رول تغليف/أكياس + صندوق ورق. يتطلب مكافحة - حماية الخدش وحماية الخدش.
تحديد التتبع: سيتم تثبيت الملصق على الجزء الخارجي من الكرتون ، مما يشير إلى اسم المنتج والمواصفات والكمية ورقم الدفعة لتسهيل تتبع الإنتاج.
خامسا متطلبات تسليم
رسومات المنتج ثنائية الأبعاد: بتنسيقات PDF و DWG ، بما في ذلك جميع الأبعاد الرئيسية ، والتحمل ، والمواد ، والعلاجات السطحية ، والمعايير التقنية ، وغيرها من المعلومات.
العينات: قبل بدء الدفعة الأولى من الإنتاج الضخم ، يجب توفير ما لا يقل عن 50 عينة من كل مواصفات للتأكيد (اختبار الأبعاد والمظهر والتجميع التجريبي).
تقرير الاختبار: سيتم تقديم تقرير التفتيش الأول - ، بما في ذلك فحص الأبعاد الكامل ، وتقرير اختبار رذاذ الملح ، وتقرير المواد.
يجب تحديد كمية الحد الأدنى للطلب ووقت التسليم بوضوح.
جوهر هذا التخصيص هو مزيج من "رأس رفيع" و "K - نوع الخيط البلاستيكي." يحل الرأس الرقيق القضايا الجمالية والهيكلية في المساحات المحدودة والتصاميم الرقيقة-. يضمن مؤشر ترابط النوع K - شدًا سريعًا في مواد بلاستيكية ، وسحب عالية - مقاومة ، ومقاومة ممتازة.
لذلك ، فهي ليست مجرد مسمار بسيط ، بل هو حل اتصال فعال وموثوق ودقيق مصمم لصناعة المنتجات البلاستيكية الحديثة ، وخاصة صناعات الأجهزة الاستهلاكية وصناعات الأجهزة المنزلية.
