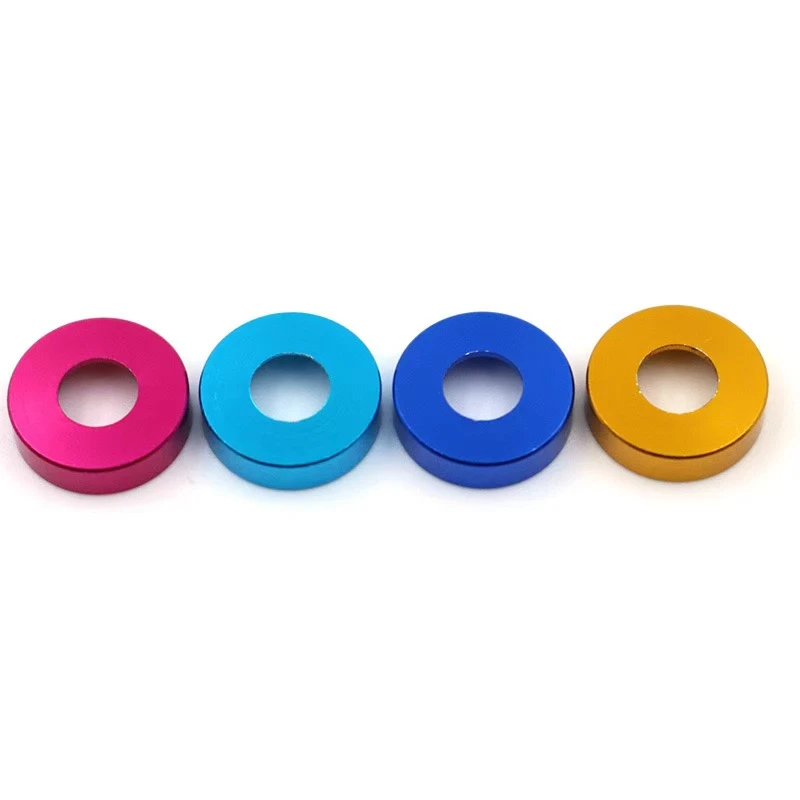

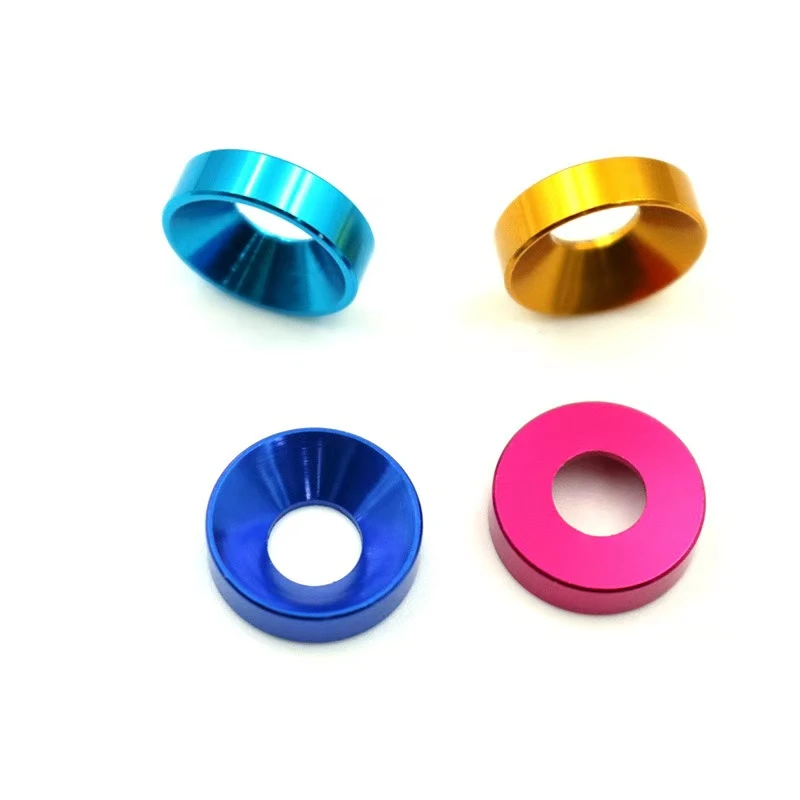

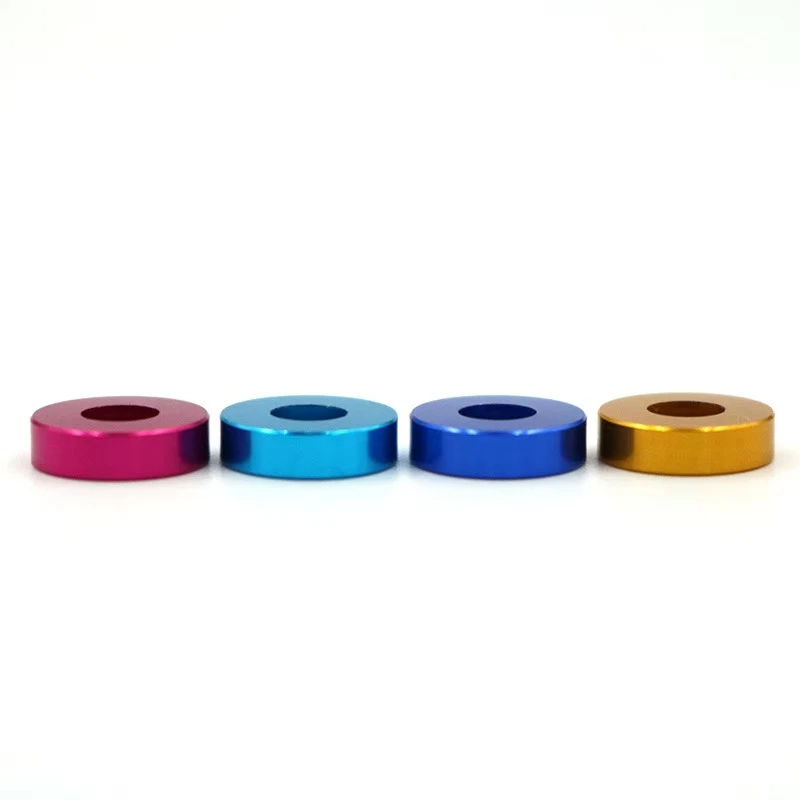

غسالات مسطحة من ألواح الألومنيوم الملونة هي مكونات رقيقة من الألواح المستخدمة في التجميع الميكانيكي ، وذلك في المقام الأول لملء الفجوات ، والضبط من أجل اختلال التوازن ، أو توزيع الضغط ، أو منع التخفيف. فيما يلي دليل مفصل لاستخدامها ، مع تفاصيل مقسمة وفقًا لمتطلبات التطبيق المحددة.
I. نظرة عامة على المنتج
المواد: سبيكة الألومنيوم (خفيفة الوزن ومقاومة للتآكل ، مع طبقة أكسيد ملونة لكل من الجماليات والوقاية من الصدأ).
النوع: غسالات مسطحة مستديرة (غسالات غير ربيع) ، مع سطح أملس وسمك موحد.
المواصفات: M3/M4/M5/M6/M8.
التطبيقات: ملء فجوات التجميع ، وتوزيع الضغط ، ومنع تخفيف ، وضبط التحمل.
الثاني. سيناريوهات الاستخدام الأساسية
تعويض الفجوة (النقطة الرئيسية)
المشكلة: هناك اختلال بين الترباس والثقب.
الحل: اختر غسالة ذات قطر داخلي يطابق الترباس (M5) وقطر خارجي أكبر قليلاً من الفتحة لملء الفجوة الشعاعية.
تقنية: تكديس غسالات رقيقة متعددة يسمح بصقل السمك.
توزيع الضغط: يستخدم للانضمام إلى المواد الناعمة (البلاستيك ، الخشب) لمنع رأس الترباس من الحفر في المادة الأساسية.
أجهزة مضادة للوسيخ: استخدمها مع غسالات زنبركية (غسالات مسطحة في القاع ، وغسالات الزنبرك في الأعلى) لتقليل الاهتزاز وتخفيف.
تحديد المواقع والعزل: يميز الترميز بالألوان أحجام مختلفة (على سبيل المثال ، أحمر=m5 ، Blue=m4) ؛ يمكن استخدام عزل سبيكة الألومنيوم في التطبيقات المضادة.
ثالثا. خطوات التثبيت
اختيار النموذج
القطر الداخلي: يجب أن يتطابق بشكل صارم مع قطر الترباس.
القطر الخارجي: يجب أن يكون أكبر من سطح التلامس ، وعادة ما يكون الحجم القياسي (غسالات M5 لها قطر خارجي من 9 مم).
السماكة: حدد بناءً على كمية الخلوص.
عملية التجميع: قم بتنظيف الأسطح الترباس والجوز والاتصال.
التسلسل: الترباس → غسالة مسطحة → قطعة العمل ← الجوز. بعد الإثارة اليدوية المسبقة ، قم بإحكام بلف وجع إلى عزم الدوران المعتدل لتجنب تشوه سبيكة الألمنيوم.
الاحتياطات الخاصة بالتكديس متعدد الطبقات: لا ينبغي استخدام أكثر من ثلاث طبقات لتجنب التحمل التراكمي ؛ ويفضل طبقة سميكة واحدة.
رابعا. المشاكل والحلول الشائعة
الانزلاق: القطر الداخلي كبير جدًا → استبدال بحجم مطابق بدقة.
التشوه: تشديد الإفراط في تورك → تطبيق عزم الدوران القياسي (على سبيل المثال ، 8-10 نانومتر لبراغي M5).
التآكل: تجنب الاتصال المباشر بالنحاس والصلب (يمكن تطبيق الطلاء العازلة).
خامسا توصيات الاختيار
اللون: استنادًا إلى متطلبات تحديد التعرف على التجميع (على سبيل المثال ، التمييز بين الأجزاء الجديدة والقديمة أثناء الإصلاح).
البديل: ينصح غسالات الفولاذ المقاوم للصدأ للتطبيقات عالية التحميل.
من خلال الاختيار المناسب والتركيب الموحد ، يمكن للغسالات المسطحة من سبائك الألومنيوم أن تعالج بشكل فعال مشاكل توزيع الفجوة والضغط في التجميع الميكانيكي مع تحسين الجماليات.
لمزيد من المواصفات الفنية أو قوالب الرسم ، يرجى الاتصال بنا. يوازن هذا الحل براعة مع مرونة التخصيص ، مما يجعله مناسبًا للتكامل السريع في الإنتاج.
عند الاختيار ، يرجى ملاحظة أن غسالات سبيكة الألمنيوم ليست مناسبة للبيئات التي تتجاوز 150 درجة أو للاتصالات عالية القوة. يوصى باستخدام وجع عزم الدوران لنتائج التحميل المسبق الأمثل.
